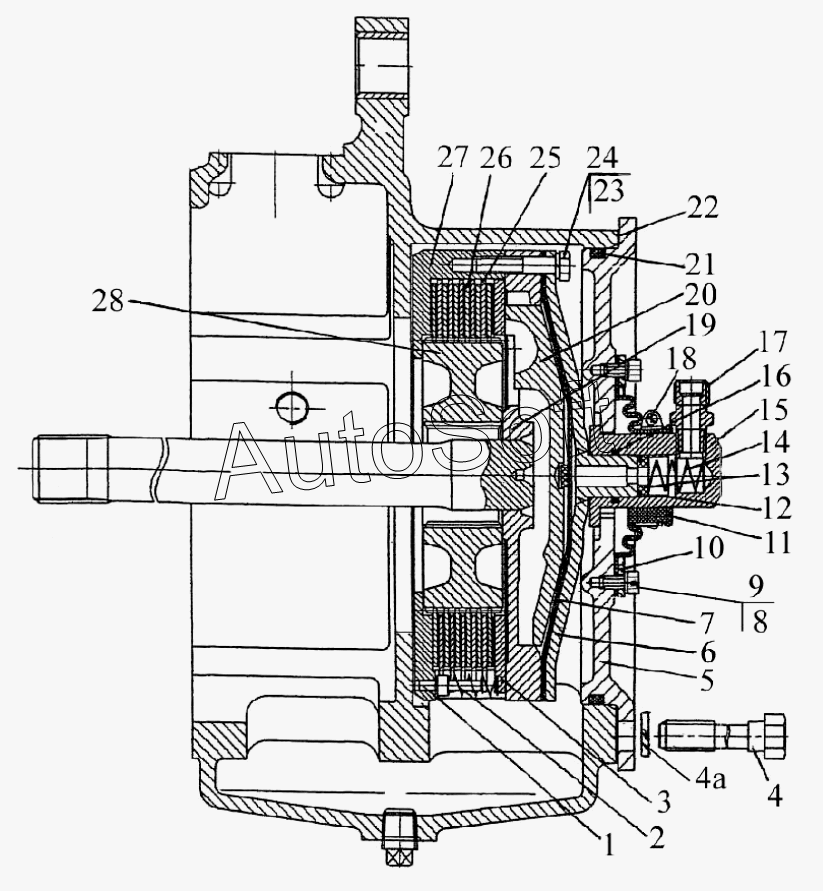

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Муфта блокировки дифференциала «мокрая»
15
1
2
3
3
3
3
3
3
3
4
4а
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80М-2409010 | 8***0 | Муфта блокировки | |
| 1 | 8***2 | Палец | |
| 10 | 8***7 | Кольцо | |
| 11 | 8***6 | Уплотнитель | |
| 12 | 7***Б | Кольцо | |
| 13 | 7***А | Втулка | |
| 14 | 5***А | Пружина | |
| 15 | 1***1 | Переходник | |
| 15 | 7***Б | Переходник | |
| 16 | 0***4 | Кольцо | |
| 17 | 8***0 | Штуцер | |
| 18 | 3***W | Хомут NORMA TORRO | |
| 18 | 3***1 | Хомут с червячной резьбой 35-50 | |
| 19 | 7***2 | Вал блокировочный | |
| 2 | 5***А | Пружина фиксатора | |
| 20 | 8***8 | Диск нажимной | |
| 21 | К***2 | Кольцо 205-215-58-2-2 | |
| 22 | 1***1 | Прокладка | |
| 23 | Б***9 | Болт | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | 8***6 | Диск промежуточный | |
| 26 | 2***А | Диск ведущий | |
| 27 | 8***5 | Корпус муфты | |
| 28 | 8***1 | Ступица | |
| 3 | 8***8 | Диск отжимной | |
| 3 | 8***1 | Диск отжимной | |
| 3 | 8***2 | Диск отжимной | |
| 3 | 8***3 | Диск отжимной | |
| 3 | 8***4 | Диск отжимной | |
| 3 | 8***5 | Диск отжимной | |
| 3 | 8***6 | Диск отжимной | |
| 4 | 1***9 | Болт | |
| 4а | Ш***Т | Шайба | |
| 5 | 1***1 | Крышка | |
| 6 | 7***Б | Крышка диафрагмы | |
| 7 | 7***1 | Диафрагма | |
| 8 | Б***9 | Болт | |
| 9 | Ш***Т | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
