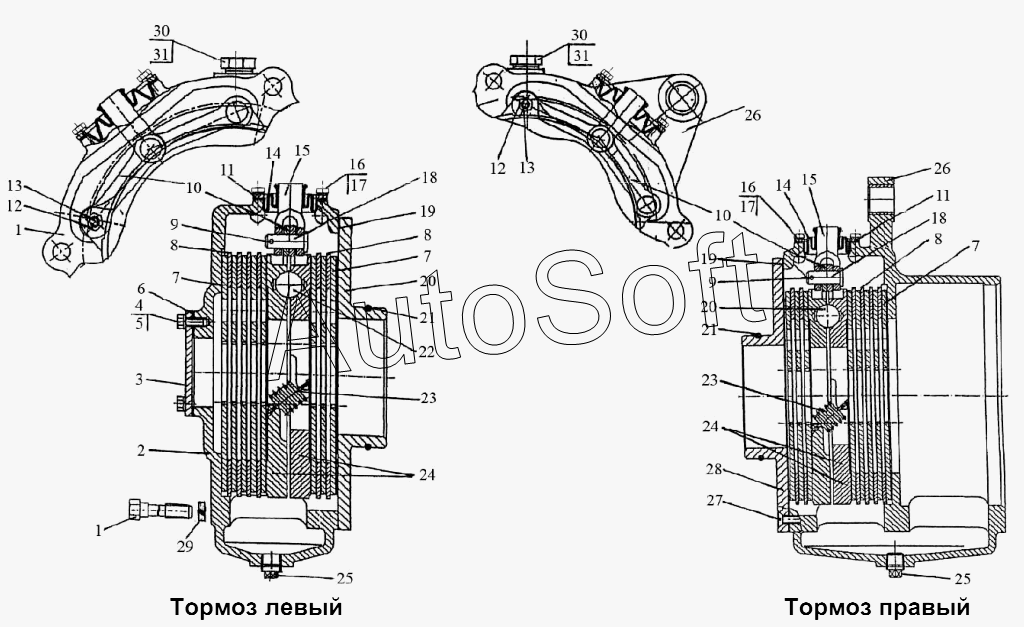

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Тормоза «мокрые»
1
1
1
2
2
3
4
5
6
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
25
26
26
26
27
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221М-3502020-03 | 1***3 | Тормоз правый | |
| 1522М-3502010 | 1***0 | Тормоз | |
| 1 | 1***2 | Болт | |
| 1 | 1***3 | Болт | |
| 2 | 1***5 | Корпус | |
| 2 | 1***2 | Корпус | |
| 3 | 7***9 | Крышка | |
| 4 | Б***9 | Болт | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | 7***3 | Прокладка | |
| 7 | 1***7 | Диск | |
| 8 | 8***7 | Диск промежуточный | |
| 8 | 8***1 | Диск промежуточный | |
| 8 | 8***2 | Диск промежуточный | |
| 8 | 8***3 | Диск промежуточный | |
| 8 | 8***4 | Диск промежуточный | |
| 8 | 8***5 | Диск промежуточный | |
| 8 | 8***6 | Диск промежуточный | |
| 8 | 8***7 | Диск промежуточный | |
| 9 | Ш***9 | Шплинт | |
| 10 | 8***6 | Тяга | |
| 11 | 8***4 | Пластина | |
| 12 | Г***9 | Гайка | |
| 13 | 5***8 | Палец | |
| 14 | 8***2 | Чехол | |
| 15 | 5***3 | Вилка | |
| 16 | Б***9 | Болт | |
| 17 | Ш***Т | Шайба | |
| 18 | П***2 | Палец | |
| 19 | 1***1 | Прокладка | |
| 20 | 1***9 | Крышка стакана | |
| 21 | К***2 | Кольцо 115-120-30-2-2 | |
| 22 | Ш***0 | Шарик | |
| 23 | 7***3 | Пружина | |
| 24 | 8***1 | Диски нажимные | |
| 24 | 8***1 | Диск нажимной | |
| 25 | П***m | Пробка | |
| 26 | 1***1 | Корпус правый | |
| 26 | 1***3 | Корпус | |
| 27 | В***9 | Винт | |
| 28 | 1***1 | Крышка стакана | |
| 29 | Ш***Т | Шайба | |
| 30 | 1***1 | Пробка резьбовая | |
| 31 | Д***А | Шайба |
