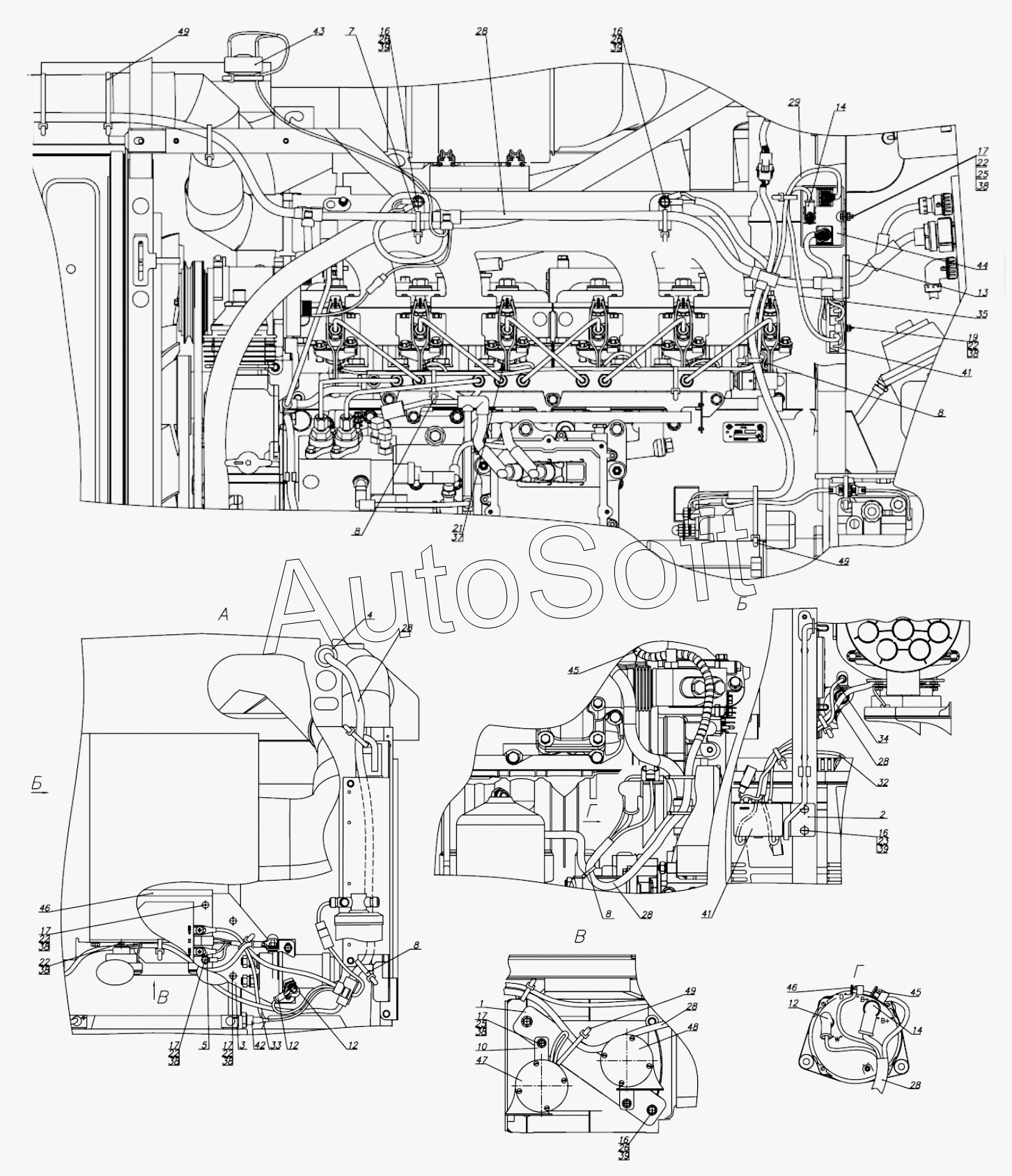

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Электрооборудование двигателя
42
32
33
28
28
28
28
28
28
34
35
37
38
38
38
38
38
38
38
39
39
39
39
41
41
29
43
44
45
45
46
46
47
48
49
49
49
13
1
2
3
4
5
7
8
8
8
8
10
12
12
12
14
14
16
16
16
16
17
17
17
17
17
19
21
22
22
22
22
22
22
23
25
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2422-3700030-Б | 2***Б | Электрооборудование двигателя | |
| 1 | 2***0 | Кронштейн | |
| 2 | 2***1 | Пластина кронштейна | |
| 3 | 2***1 | Пластина кронштейна | |
| 4 | 5***4 | Втулка | |
| 5 | 7***5 | Наконечник | |
| 7 | 8***6 | Кронштейн | |
| 8 | 8***1 | Манжета | |
| 10 | 1***1 | Пластина | |
| 12 | 5***Б | Наконечник | |
| 13 | Н***2 | Втулка | |
| 14 | Т***8 | Наконечник резиновый | |
| 16 | Б***9 | Болт | |
| 17 | Б***9 | Болт | |
| 19 | В***9 | Винт | |
| 21 | Г***9 | Гайка | |
| 22 | Г***9 | Гайка | |
| 23 | Г***9 | Гайка | |
| 25 | Ш***9 | Шайба С.6.01.019 | |
| 26 | Ш***9 | Шайба С.8.01.019 | |
| 28 | Ж***Г | Жгут 2422-3724360-Г | |
| 29 | Ж***В | Жгут 1221-3724380-В | |
| 32 | П***Б | Провод 80-3724381-Б | |
| 33 | П***В | Провод 920-3724368-В | |
| 34 | П***Б | Провод 1025.4-3724367-Б | |
| 35 | П***В | Провод 1222.4-3724045-В | |
| 37 | Ш***Т | Шайба | |
| 38 | Ш***Т | Шайба | |
| 39 | Ш***Т | Шайба 8Т | |
| 41 | 3***0 | Блок предохранителей | |
| 42 | 3***5 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 43 | 3***0 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 44 | 3***0 | Контроллеры свечей накаливания | |
| 45 | М***3 | Крышка защитная | |
| 46 | М***4 | Крышка защитная | |
| 47 | 3***0 | Лента спиральная | |
| 48 | 3***0 | Преобразователь напряжения | |
| 49 | 3***5 | Сигнал звуковой рупорный низкотональный | |
| 50 | 3***0 | Сигнал звуковой рупорный высокотональный | |
| 51 | 6***5 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
