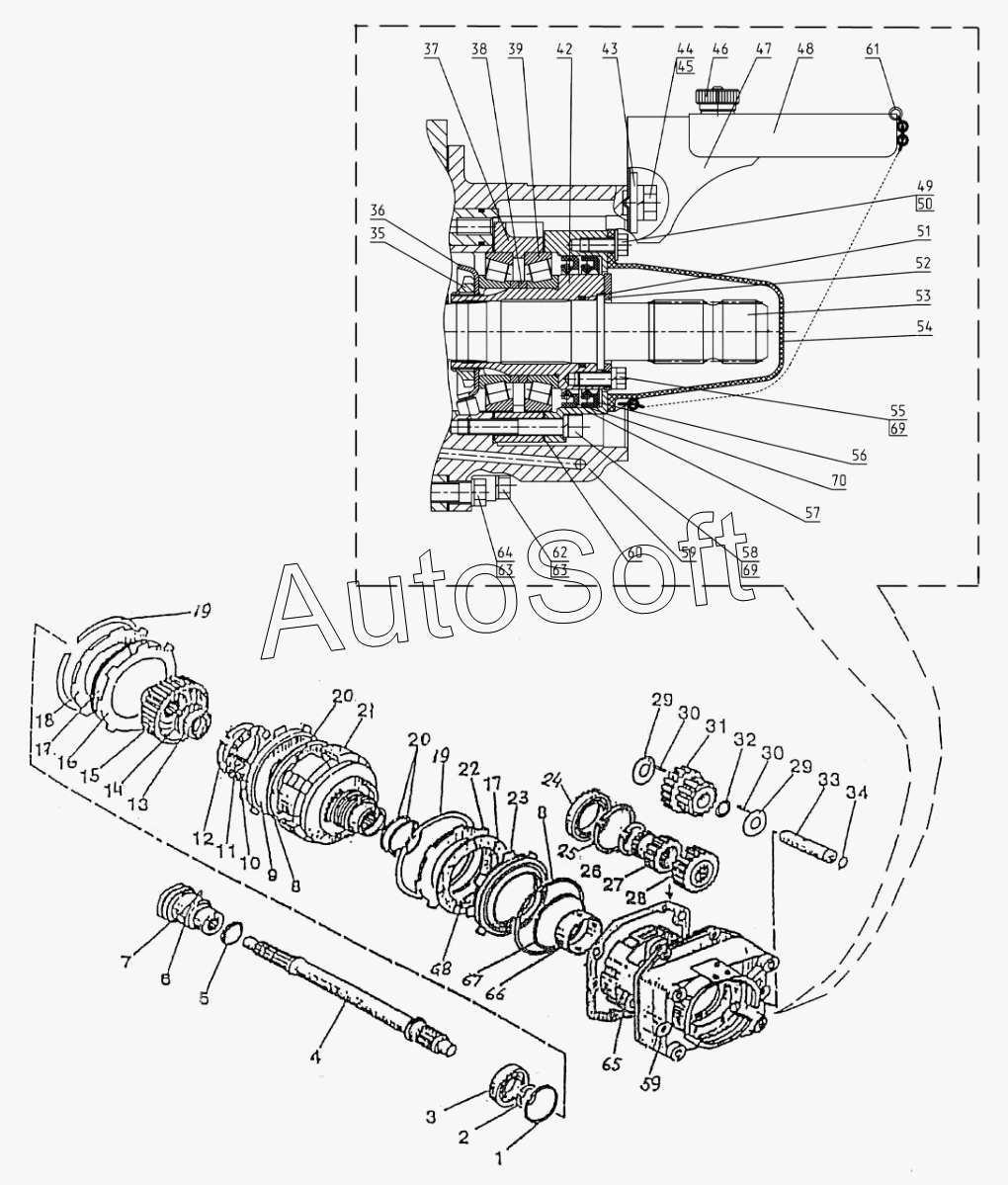

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Вал отбора мощности
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
38
38
38
38
38
38
38
38
38
38
39
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
53
53
54
55
56
57
58
59
59
60
61
62
63
63
64
65
66
67
68
69
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-4202010-03 | 2***3 | ВОМ задний | |
| 2022-4202020-03 | 2***3 | ВОМ задний | |
| 2022-4202030-А-01 | 2***1 | Фрикцион | |
| 1 | К***0 | Кольцо 2С80 | |
| 2 | К***0 | Кольцо С40 | |
| 3 | 2***А | Подшипник | |
| 4 | 1***1 | Вал ведущий | |
| 4 | 1***0 | Вал ведущий | |
| 5 | А***2 | Кольцо | |
| 6 | 5***1 | Муфта переключения | |
| 6 | 5***1 | Муфта переключения | |
| 7 | Ш***0 | Шарик 7,938-100 | |
| 8 | 8***2 | Кольцо | |
| 9 | 8***1 | Поршень | |
| 10 | 8***3 | Опора | |
| 11 | 8***5 | Пружина | |
| 12 | К***0 | Кольцо С80 | |
| 13 | 3***А | Подшипник | |
| 14 | К***2 | Кольцо С62 | |
| 15 | 1***2 | Муфта шлицевая | |
| 16 | L***7 | Диск ведущий | |
| 17 | 1***1 | Диск ведущий | |
| 18 | 3***9 | Диск упорный | |
| 19 | К***о | Кольцо стопорное | |
| 20 | 1***1 | Кольцо | |
| 21 | 2***1 | Барабан | |
| 22 | 3***1 | Диск упорный | |
| 23 | 2***3 | Поршень тормоза | |
| 24 | 1***4 | Подшипник | |
| 25 | К***0 | Кольцо | |
| 26 | К***0 | Кольцо 2С110 | |
| 27 | 1***А | Шестерня | |
| 28 | 1***Б | Шестерня | |
| 29 | 1***3 | Шайба упорная | |
| 30 | Р***3 | Ролик 5x27,8А3 | |
| 31 | 1***Б | Шестерня | |
| 32 | 1***1 | Втулка | |
| 33 | 1***2 | Ось промежуточная | |
| 34 | К***4 | Кольцо | |
| 35 | 8***7 | Гайка | |
| 36 | 2***9 | Шайба | |
| 37 | 2***2 | Стакан | |
| 38 | 7***1 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) | |
| 38 | 7***1 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) | |
| 38 | 7***2 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) | |
| 38 | 7***3 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) | |
| 38 | 7***4 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) | |
| 38 | 7***5 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) | |
| 38 | 7***6 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) | |
| 38 | 7***7 | Кольцо регулировочное В=6,85 мм | |
| 38 | 7***8 | Кольцо регулировочное В=7,00 мм | |
| 38 | 7***9 | Кольцо регулировочное В=7,15 мм | |
| 38 | 7***0 | Кольцо регулировочное В=7,30 мм | |
| 38 | 7***1 | Кольцо регулировочное В=7,45 мм | |
| 39 | 7***А | Подшипник | |
| 42 | 2***0 | Втулка | |
| 42 | 2***2 | Втулка | |
| 43 | Ш***8 | Шайба С16.01.08 | |
| 44 | Б***5 | Болт M16х25 | |
| 45 | Ш***Т | Шайба | |
| 46 | 1***4 | Маховичок | |
| 47 | 2***5 | Кожух | |
| 48 | 2***2 | Щиток | |
| 49 | Б***0 | Болт М10х20 | |
| 50 | Ш***9 | Шайба С10.01.019 | |
| 51 | К***2 | Кольцо 044-050-36-2-2 | |
| 52 | 1***7 | Шайба упорная | |
| 53 | 2***1 | Хвостовик ВОМ1 | |
| 53 | 2***7 | Хвостовик ВОМ3 | |
| 53 | 2***1 | Хвостовик | |
| 53 | 2***2 | Хвостовик ВОМ2 | |
| 53 | 2***3 | Хвостовик ВОМ2С1 | |
| 53 | 2***6 | Хвостовик | |
| 54 | 2***5 | Колпак | |
| 55 | Б***5 | Болт M10х25 | |
| 56 | 2***5 | Манжета | |
| 57 | 2***8 | Крышка | |
| 57 | 2***0 | Крышка | |
| 58 | В***0 | Винт M 10x70 | |
| 59 | 2***5 | Корпус | |
| 60 | 2***2 | Прокладка | |
| 61 | 7***5 | Цепочка | |
| 62 | Б***0 | Болт М12х50 | |
| 63 | Ш***Т | Шайба | |
| 64 | Б***0 | Болт М12х40 | |
| 65 | 1***А | Прокладка | |
| 66 | 1***2 | Втулка | |
| 67 | 8***7 | Кольцо | |
| 68 | 8***1 | Пружина | |
| 69 | Ш***Т | Шайба | |
| 70 | 1***5 | Манжета 1.2-80х105 |
