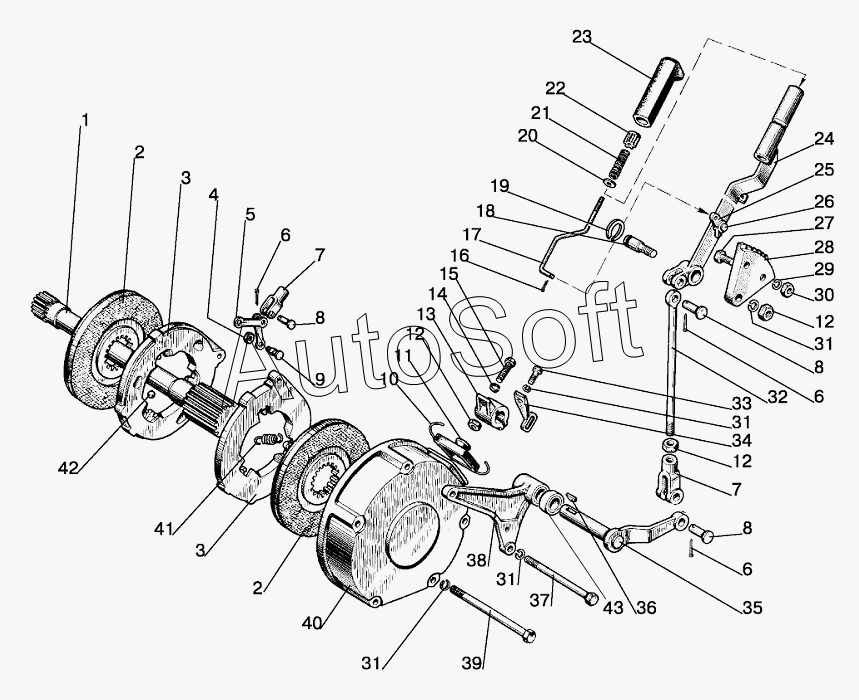

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Тормоз стояночно-запасной, управление стояночно-запасным тормозом
1
1
2
2
2
3
3
4
5
6
6
6
7
7
8
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
32
33
34
34
35
36
37
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3502010 | 5***0 | Тормоз в сборе | |
| 50-3502010-02 | 5***2 | Тормоз | |
| 70-3503080 | 7***0 | Тяга тормоза | |
| 1 | 7***5 | Вал | |
| 1 | 7***1 | Вал | |
| 2 | 7***1 | Диск | |
| 2 | 7***4 | Диск тормозной | |
| 3 | 5***A | Диск нажимной | |
| 3 | 5***Б | Диск нажимной | |
| 4 | Г***9 | Гайка | |
| 5 | 5***6 | Тяга | |
| 6 | Ш***9 | Шплинт | |
| 7 | 5***3 | Вилка | |
| 8 | П***2 | Палец | |
| 9 | 5***8 | Палец | |
| 10 | П***С | Проволока 1,6-О-С | |
| 11 | 5***2 | Чехол | |
| 12 | Г***9 | Гайка | |
| 13 | 7***A | Рычаг | |
| 14 | 7***8 | Шайба | |
| 15 | 7***9 | Болт | |
| 16 | Ш***9 | Шплинт | |
| 17 | 7***1 | Тяга | |
| 18 | 7***1 | Ось | |
| 19 | К***5 | Кольцо С15 | |
| 20 | Ш***9 | Шайба | |
| 21 | 5***7 | Пружина | |
| 22 | A***2 | Кнопка | |
| 23 | A***А | Рукоятка | |
| 24 | 8***1 | Рычаг | |
| 24 | 8***1 | Рычаг | |
| 25 | 5***6 | Защелка | |
| 26 | 7***4 | Ось | |
| 27 | Б***9 | Болт М10-6gx35.88.35.019 | |
| 28 | 7***Б | Сектор | |
| 29 | Ш***Т | Шайба | |
| 30 | Г***9 | Гайка | |
| 31 | Ш***Т | Шайба | |
| 32 | 8***0 | Тяга | |
| 32 | 8***1 | Тяга | |
| 32 | 8***0 | Тяга | |
| 32 | 8***1 | Тяга | |
| 33 | Б***9 | Болт | |
| 34 | 7***7 | Рычаг | |
| 34 | 8***7 | Рычаг | |
| 35 | 8***0 | Валик | |
| 36 | С***1 | Шпонка | |
| 37 | 1***3 | Болт | |
| 37 | Б***9 | Болт | |
| 38 | 7***0 | Кронштейн | |
| 38 | 8***1 | Кронштейн | |
| 38 | 8***3 | Кронштейн | |
| 39 | Б***9 | Болт | |
| 39 | Б***9 | Болт | |
| 40 | 5***5 | Кожух | |
| 41 | 7***3 | Пружина | |
| 42 | Ш***0 | Шарик | |
| 43 | 1***2 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
