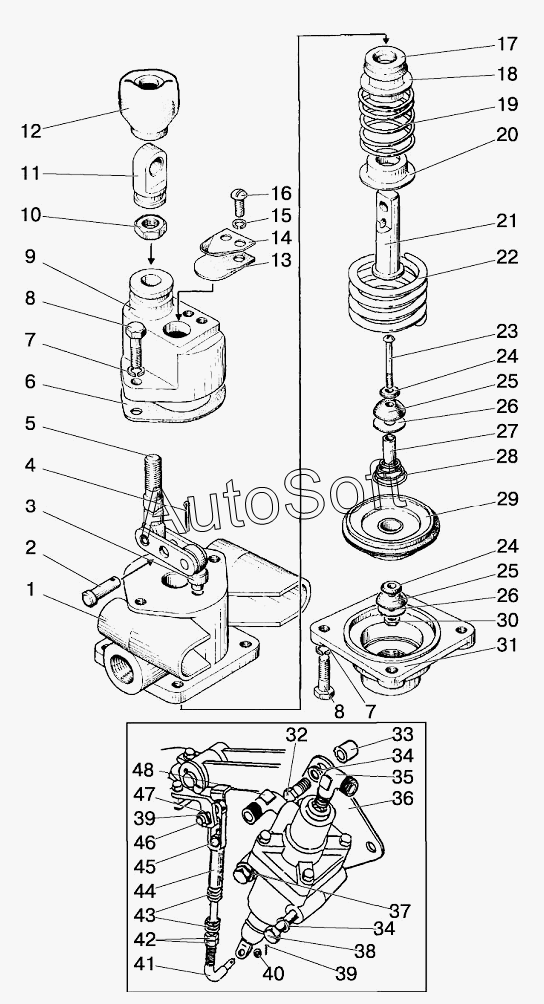

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Кран тормозной (1025, 1025.2)
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
34
35
22
36
36
37
38
39
39
40
41
42
43
44
45
46
47
48
8
8
1
2
3
4
5
6
7
7
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3514010 | 8***0 | Кран тормозной | |
| 80-3514010-01 | 8***1 | Кран тормозной | |
| A29.3514010 | A***0 | Кран тормозной | |
| A29.3514010-01 | A***1 | Кран тормозной | |
| 1 | 8***0 | Корпус со штифтом и манжетой в сборе | |
| 1 | 8***1 | Корпус | |
| 2 | Ш***2 | Палец | |
| 3 | 8***3 | Штифт | |
| 4 | Ш***9 | Шплинт | |
| 5 | 8***0 | Тяга | |
| 6 | Ш***2 | Прокладка | |
| 7 | Ш***Т | Шайба | |
| 8 | Б***9 | Болт | |
| 9 | Ш***1 | Крышка | |
| 10 | 8***6 | Контргайка | |
| 11 | 8***7 | Ушко | |
| 12 | Ш***6 | Чехол | |
| 13 | 8***9 | Клапан | |
| 14 | 8***8 | Прижим | |
| 15 | Ш***4 | Шайба | |
| 16 | В***9 | Винт | |
| 17 | 8***2 | Манжета | |
| 18 | 8***7 | Втулка | |
| 19 | 8***4 | Пружина | |
| 20 | 8***3 | Тарелка пружины | |
| 21 | 8***2 | Шток | |
| 22 | 8***2 | Пружина | |
| 23 | 8***3 | Винт | |
| 24 | 8***5 | Шайба | |
| 25 | 8***8 | Клапан | |
| 26 | 8***7 | Шайба | |
| 27 | 8***2 | Трубка | |
| 27 | 8***1 | Трубка | |
| 28 | 8***4 | Пружина | |
| 29 | 8***0 | Диафрагма в сборе | |
| 29 | 8***0 | Диафрагма | |
| 30 | Г***9 | Гайка | |
| 31 | 8***3 | Крышка | |
| 32 | Б***9 | Болт | |
| 33 | 8***2 | Бобышка | |
| 34 | Ш***Т | Шайба | |
| 35 | 7***3 | Угольник | |
| 36 | 8***1 | Кронштейн | |
| 36 | 8***1 | Кронштейн | |
| 37 | Ш***9 | Шайба С10.01.019 | |
| 38 | Б***9 | Болт М10-6gx70.88.35.019 | |
| 39 | Ш***9 | Шплинт | |
| 40 | Ш***9 | Шайба | |
| 41 | 8***0 | Тяга в сборе | |
| 41 | 8***1 | Тяга | |
| 42 | Г***9 | Гайка | |
| 43 | Д***1 | Пружина | |
| 44 | 8***2 | Вилка | |
| 45 | 8***3 | Гайка | |
| 46 | П***8 | Палец | |
| 47 | Ш***9 | Шайба | |
| 48 | 1***3 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
