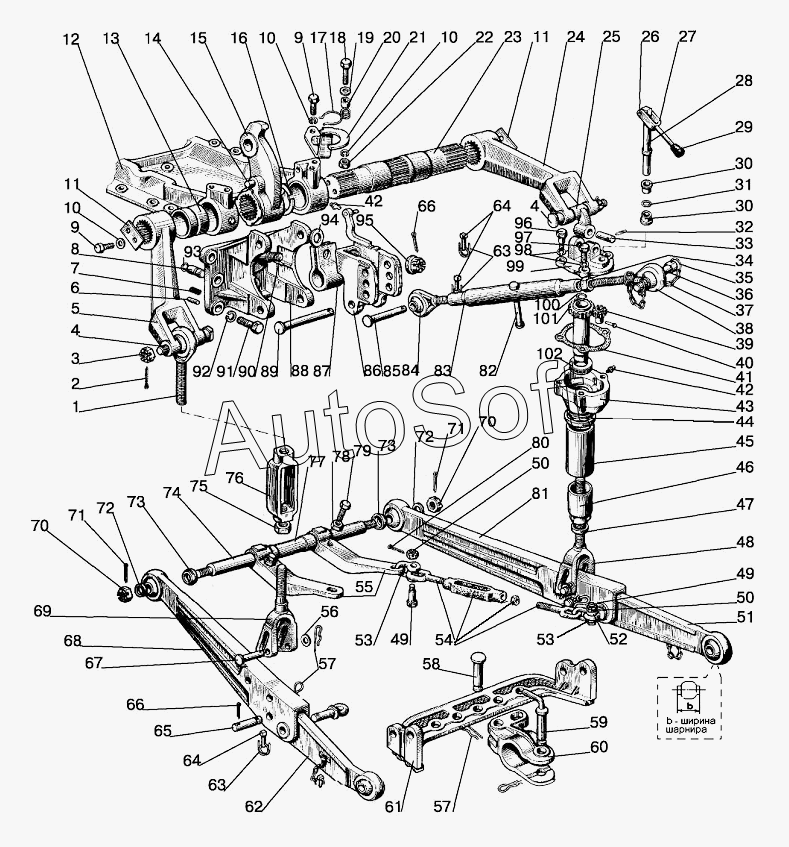

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Механизм задней навески
1
2
3
4
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
38
38
39
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
51
52
53
53
54
55
56
57
57
58
59
60
61
62
62
63
63
64
64
65
66
66
67
68
69
70
70
71
71
72
72
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4605012 | 8***2 | Раскос в сборе | |
| 80-4605030-04 | 8***4 | Тяга правая | |
| 80-4605035-04 | 8***4 | Тяга левая | |
| 80-4605150 | 8***0 | Раскос | |
| 85-4605010 | 8***0 | Механизм задней навески | |
| A61.03.000 | A***0 | Тяга верхняя | |
| А61.03.000-01 | А***1 | Тяга верхняя | |
| 1 | A***0 | Винт | |
| 2 | Ш***9 | Шплинт | |
| 3 | 7***2 | Гайка | |
| 4 | 5***6 | Палец | |
| 5 | 8***1 | Рычаг левый | |
| 6 | 7***7 | Ограничитель | |
| 7 | 2***0 | Пружина | |
| 8 | 5***7 | Штифт | |
| 9 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 10 | Ш***Т | Шайба | |
| 11 | 4***2 | Шайба | |
| 12 | 8***4 | Крышка | |
| 13 | 7***2 | Втулка | |
| 14 | 8***3 | Палец | |
| 15 | 8***4 | Рычаг | |
| 16 | К***5 | Кольцо 2С65 | |
| 17 | A***2 | Пружина | |
| 18 | Б***9 | Болт | |
| 19 | Ш***9 | Шайба | |
| 20 | 5***9 | Втулка | |
| 21 | 8***5 | Кронштейн в сборе | |
| 21 | 8***0 | Кронштейн | |
| 22 | Г***9 | Гайка | |
| 23 | 7***3 | Вал поворотный | |
| 24 | 8***2 | Рычаг правый | |
| 25 | 7***8 | Серьга | |
| 26 | А***Б | Ось | |
| 27 | A***0 | Вилка | |
| 28 | A***0 | Вал | |
| 29 | A***4 | Рукоятка | |
| 30 | A***7 | Втулка | |
| 31 | К***4 | Кольцо | |
| 32 | Ш***Г | Штифт А.8х45.65Г | |
| 33 | A***4 | Палец | |
| 34 | A***3 | Контргайка | |
| 35 | A***2 | Кольцо | |
| 36 | A***2 | Палец | |
| 36 | А***1 | Палец диаметр 25 мм | |
| 37 | A***1 | Цепочка | |
| 38 | A***4 | Винт с шарниром 0 22,5 | |
| 38 | А***5 | Винт диаметр 25 | |
| 39 | A***1 | Шестерня | |
| 40 | A***5 | Ось | |
| 41 | A***3 | Прокладка | |
| 42 | М***р | Масленка1.3.Ц9.хр | |
| 43 | A***4 | Корпус | |
| 44 | A***3 | Втулка | |
| 45 | A***8 | Труба | |
| 46 | A***1 | Колпак | |
| 47 | A***9 | Ограничитель | |
| 48 | 7***0 | Вилка | |
| 49 | 5***6 | Болт серьги | |
| 50 | Г***9 | Гайка | |
| 51 | 8***0 | Тяга в сборе | |
| 51 | 8***0 | Тяга | |
| 51 | С***А | Тяга | |
| 52 | 7***A | Проушина | |
| 53 | A***2 | Серьга | |
| 54 | 1***5 | Стяжка | |
| 54 | 1***0 | Стяжка | |
| 55 | 8***3 | Кронштейн | |
| 56 | Ш***9 | Шайба С 18.01.019 | |
| 57 | A***1 | Шплинт | |
| 58 | A***2 | Палец | |
| 59 | 5***Б | Шкворень | |
| 60 | A***1 | Вилка | |
| 61 | 8***5 | Поперечина в сборе | |
| 61 | 8***6 | Поперечина | |
| 62 | 8***5 | Тяга в сборе | |
| 62 | 8***1 | Тяга | |
| 62 | С***А | Тяга | |
| 63 | A***4 | Кольцо | |
| 64 | A***5 | Чека | |
| 65 | 5***Б | Палец | |
| 66 | Ш***9 | Шплинт | |
| 67 | Ф***4 | Палец | |
| 68 | 8***1 | Тяга | |
| 69 | 8***0 | Вилка | |
| 70 | A***0 | Гайка | |
| 71 | Ш***9 | Шплинт 5х45.019 | |
| 72 | 8***7 | Шайба | |
| 73 | 8***8 | Шайба | |
| 74 | 8***6 | Ось | |
| 75 | A***3 | Контргайка | |
| 76 | A***1 | Стяжка | |
| 77 | 8***8 | Втулка | |
| 78 | Г***9 | Гайка | |
| 79 | 5***5 | Болт с гайкой в сборе | |
| 79 | 5***9 | Болт | |
| 80 | Ш***9 | Шплинт | |
| 81 | 8***0 | Тяга | |
| 82 | A***2 | Рукоятка | |
| 83 | A***1 | Труба | |
| 84 | A***2 | Винт | |
| 85 | A***2 | Палец | |
| 86 | 8***0 | Серьга | |
| 87 | 7***Б | Пружина | |
| 88 | 8***6 | Кронштейн | |
| 89 | A***1 | Палец | |
| 90 | 7***0 | Болт | |
| 91 | 7***6 | Болт | |
| 92 | Ш***Т | Шайба | |
| 93 | 5***9 | Кольцо | |
| 94 | 7***Б | Шайба | |
| 95 | 7***6 | Гайка упорная | |
| 96 | A***6 | Болт | |
| 97 | Б***9 | Болт | |
| 98 | Ш***Т | Шайба | |
| 99 | A***4 | Крышка | |
| 100 | A***2 | Ограничитель | |
| 101 | A***0 | Труба | |
| 102 | 8***9 | Подшипник |
