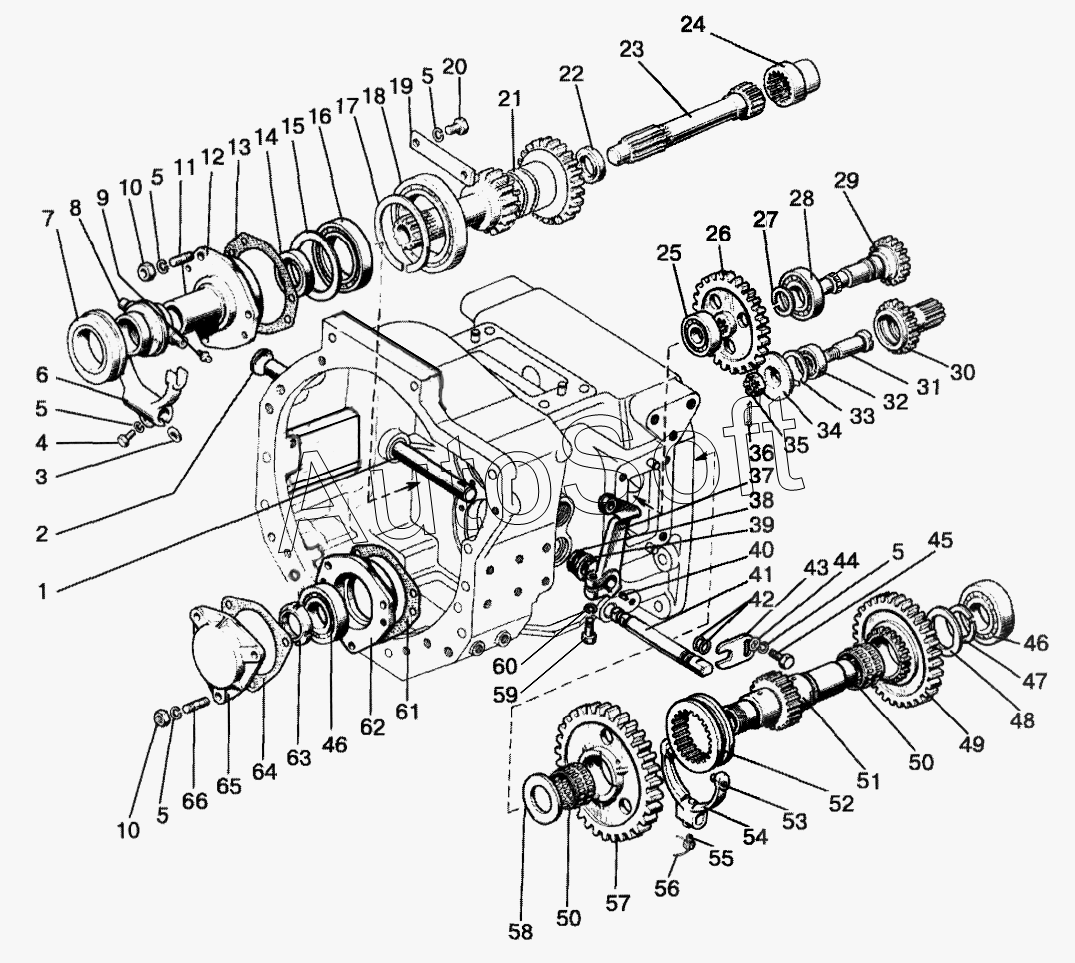

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Корпус сцепления
1
2
3
4
5
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Вал в сборе | |
| 1 | 8***5 | Вал | |
| 2 | 5***2 | Заглушка | |
| 3 | 5***8 | Шпонка | |
| 4 | Б***9 | Болт | |
| 5 | Ш***Т | Шайба | |
| 6 | 8***3 | Вилка | |
| 7 | 9***7 | Подшипник упорный | |
| 8 | 5***A | Отводка | |
| 8 | 5***A | Отводка | |
| 9 | М***р | Масленка | |
| 10 | Г***9 | Гайка | |
| 11 | Ш***9 | Шпилька М10 3р/6gx25.66.019 | |
| 12 | 8***1 | Кронштейн отводки | |
| 12 | 8***2 | Кронштейн | |
| 13 | 8***3 | Прокладка | |
| 14 | 2***5 | Манжета 2.1-50х70-4 | |
| 15 | 8***9 | Шайба | |
| 16 | 1***5 | Подшипник | |
| 17 | К***5 | Кольцо С105 | |
| 18 | 7***1 | Подшипник | |
| 19 | 8***8 | Планка | |
| 20 | Б***9 | Болт | |
| 21 | 8***1 | Вал | |
| 21 | 8***6 | Вал | |
| 22 | М***1 | Манжета | |
| 23 | 8***1 | Вал | |
| 24 | 8***1 | Втулка | |
| 25 | 3***А | Подшипник | |
| 26 | 8***Б | Шестерня | |
| 27 | К***5 | Кольцо С35 | |
| 28 | 2***7 | Шарикоподшипник | |
| 29 | 8***0 | Шестерня с кольцом и подшипником в сборе | |
| 29 | 8***Б | Шестерня | |
| 30 | 8***0 | Шестерня 80-1601182 с осью, подшипником и кольцом в сборе | |
| 30 | 8***2 | Шестерня | |
| 31 | 8***1 | Ось | |
| 32 | 2***А | Подшипник | |
| 33 | К***7 | Кольцо С47 | |
| 34 | 8***6 | Шайба упорная | |
| 35 | 7***2 | Гайка | |
| 36 | Ш***9 | Шплинт | |
| 37 | 8***Б | Рычаг | |
| 38 | 8***4 | Кольцо | |
| 39 | 3***6 | Корпус пылеотражателя | |
| 40 | С***1 | Шпонка | |
| 41 | 8***1 | Валик | |
| 42 | К***4 | Кольцо 020-025-30-1-4 | |
| 43 | 8***9 | Пластина | |
| 44 | Ш***9 | Шайба С10.01.019 | |
| 45 | Б***9 | Болт | |
| 46 | 2***А | Подшипник | |
| 47 | К***0 | Кольцо | |
| 48 | 8***3 | Шайба | |
| 49 | 8***A | Шестерня | |
| 50 | 6***Е | Подшипник | |
| 51 | 8***1 | Вал | |
| 51 | 8***0 | Вал с подшипниками в сборе | |
| 52 | 1***3 | Муфта | |
| 53 | 7***4 | Штифт | |
| 54 | 8***0 | Вилка со штифтом в сборе | |
| 54 | 8***1 | Вилка | |
| 55 | 5***6 | Болт вилки | |
| 56 | П***С | Проволока 1,0-О-С | |
| 57 | 8***A | Шестерня | |
| 58 | 8***2 | Шайба | |
| 59 | Б***9 | Болт | |
| 60 | Ш***Т | Шайба | |
| 61 | 8***1 | Прикладка | |
| 62 | 8***0 | Стакан с гайкой в сборе | |
| 62 | 8***1 | Стакан | |
| 63 | 8***5 | Гайка | |
| 64 | 8***2 | Прокладка | |
| 65 | 8***9 | Крышка | |
| 66 | Ш***9 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
