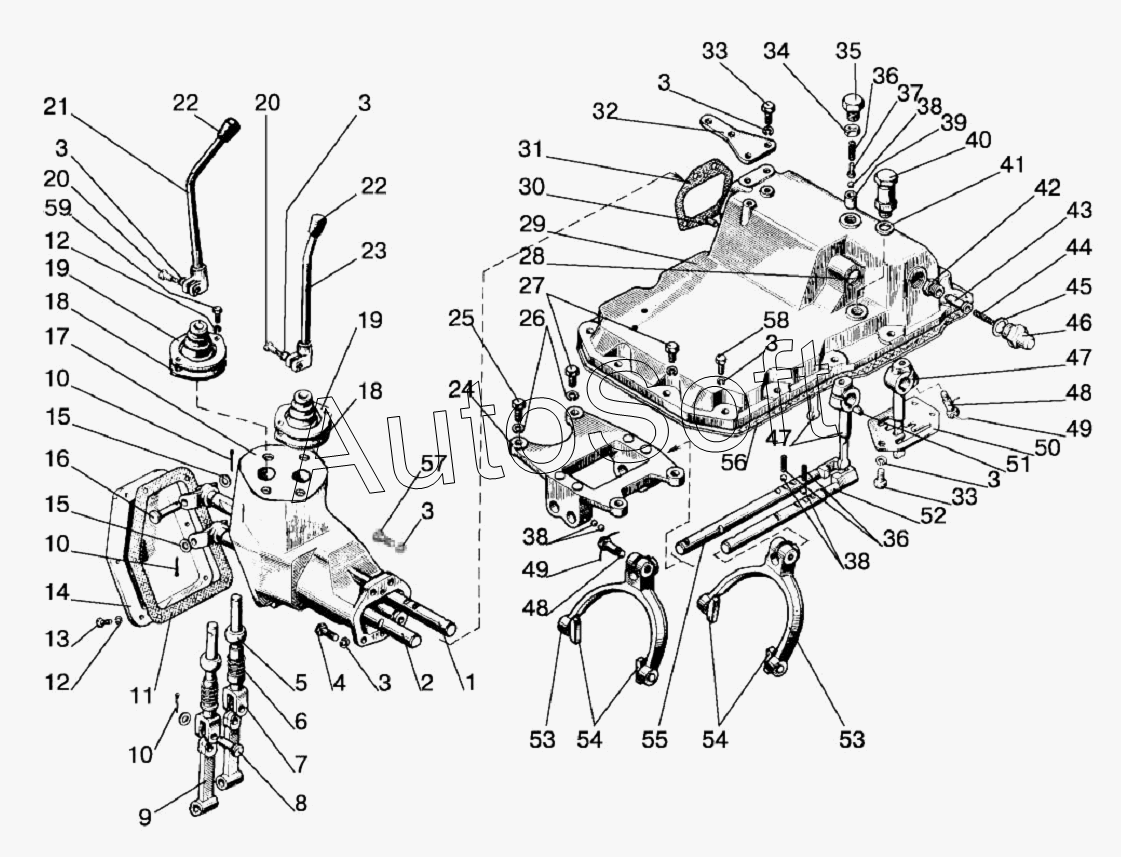

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Механизм управления коробкой передач
44
29
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
42
43
28
45
46
47
47
48
48
49
49
50
51
52
53
53
54
54
55
56
57
58
59
13
1
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
10
11
12
12
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1702010 | 8***0 | Механизм управления коробкой передач | |
| 80C-1702300 | 8***0 | Ограничитель | |
| 1 | 8***0 | Вал | |
| 2 | 8***0 | Вал | |
| 3 | Ш***Т | Шайба | |
| 4 | Б***9 | Болт М10-6gx35.88.35.019 | |
| 5 | 1***2 | Сфера | |
| 6 | 7***7 | Пружина | |
| 7 | 8***4 | Вилка | |
| 8 | П***2 | Палец | |
| 9 | 8***3 | Рычаг | |
| 10 | Ш***9 | Шплинт | |
| 11 | 8***8 | Прокладка | |
| 12 | Ш***Т | Шайба | |
| 13 | Б***9 | Болт | |
| 14 | 8***7 | Крышка | |
| 15 | 8***4 | Шайба | |
| 16 | П***5 | Палец | |
| 17 | 8***А | Корпус | |
| 18 | 5***A | Чехол | |
| 19 | 8***5 | Шайба | |
| 20 | Б***9 | Болт | |
| 21 | 7***0 | Рычаг | |
| 22 | 7***5 | Рукоятка | |
| 23 | 7***0 | Рычаг | |
| 24 | 8***0 | Корпус | |
| 24 | 8***1 | Корпус | |
| 25 | Б***9 | Болт | |
| 26 | Ш***Т | Шайба | |
| 27 | 5***2 | Болт призонный М12х42 | |
| 28 | З***р | Заглушка 28-10кп.Ц9.хр | |
| 29 | 1***5 | Крышка | |
| 30 | Ш***6 | Штифт 8х16 | |
| 31 | 8***6 | Прокладка | |
| 32 | 8***6 | Кронштейн | |
| 33 | Б***9 | Болт | |
| 34 | Г***9 | Гайка | |
| 35 | 7***4 | Болт | |
| 36 | 5***A | Пружина | |
| 37 | 8***9 | Направляющая | |
| 38 | Ш***0 | Шарик 10,0-60 | |
| 39 | 7***3 | Втулка | |
| 40 | 8***0 | Сапун | |
| 41 | B***3 | Прокладка | |
| 42 | 8***1 | Втулка | |
| 43 | 8***3 | Фиксатор | |
| 44 | 8***3 | Пружина | |
| 45 | 8***8 | Шайба | |
| 46 | 8***2 | Корпус | |
| 47 | 8***5 | Рычаг | |
| 48 | 8***8 | Болт | |
| 49 | П***С | Проволока 1,6-О-С | |
| 50 | 7***А | Кулиса | |
| 51 | Ш***0 | Шпонка 6х10 | |
| 52 | 8***3 | Поводок | |
| 53 | 8***Б | Вилка | |
| 53 | 8***Б | Вилка | |
| 54 | 8***2 | Сухарь | |
| 55 | 8***2 | Поводок | |
| 56 | 8***6 | Прокладка | |
| 57 | Б***9 | Болт | |
| 58 | Б***9 | Болт | |
| 59 | Б***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
