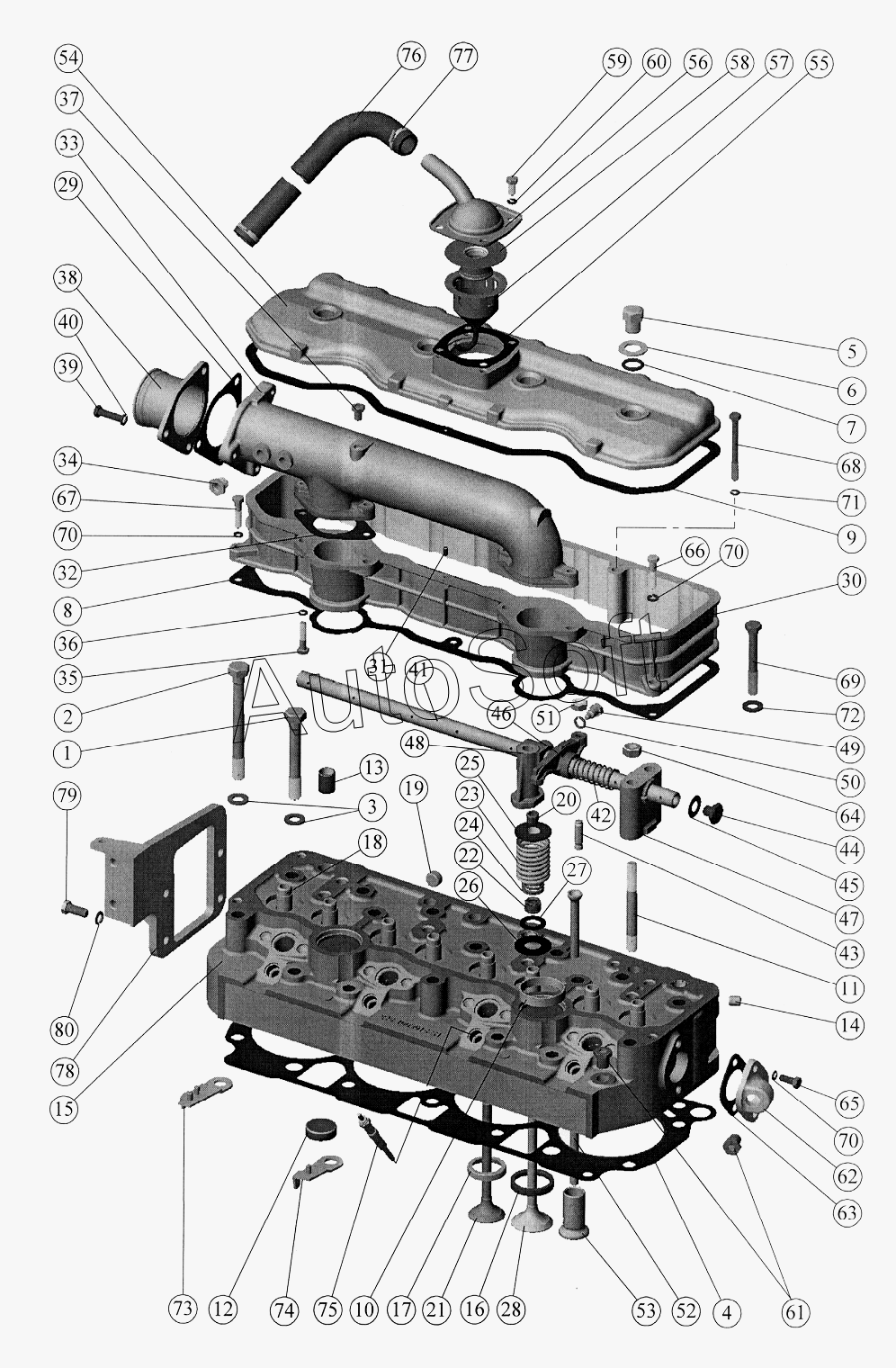

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3 (2009). Установка головки цилиндров и впускного тракта (Д-245С2) (1025.3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
23
23
23
23
23
23
23
24
24
24
25
26
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
46
47
48
49
50
51
52
52
53
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
70
70
71
72
73
74
75
76
77
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1007100-Б1 | 2***1 | Механизм коромысел | |
| 240-1007151-Б | 2***Б | Стойка передняя | |
| 240-1007152-Б | 2***Б | Стойка вторая | |
| 245-1003010-Б1-19 | 2***9 | Установка головки цилиндров и впускного тракта | |
| 245-1003040-04 | 2***4 | Установка впускного тракта | |
| 245-1014450 | 2***0 | Установка сапуна | |
| 245-1014470 | 2***0 | Установка трубы сапуна | |
| 1 | 2***7 | Болт | |
| 2 | 2***1 | Болт | |
| 3 | 4***8 | Шайба | |
| 4 | 5***5 | Прокладка головки цилиндров | |
| 5 | 5***А | Гайка колпака | |
| 6 | 5***6 | Шайба | |
| 7 | 5***А | Кольцо | |
| 8 | 2***8 | Прокладка | |
| 9 | 2***9 | Прокладка | |
| 10 | 5***А | Стакан | |
| 11 | 5***2 | Шпилька | |
| 12 | 2***7 | Заглушка | |
| 13 | 2***9 | Втулка | |
| 14 | 2***7 | Заглушка | |
| 15 | 2***1 | Головка цилиндров | |
| 15 | 2***1 | Головка цилиндров | |
| 15 | 2***1 | Головка цилиндров | |
| 16 | 2***1 | Седло клапана впускного | |
| 17 | 2***1 | Седло клапана выпускного | |
| 18 | 2***2 | Втулка направляющая клапана | |
| 19 | Д***А | Заглушка | |
| 20 | 5***1 | Сухарь клапана | |
| 20 | 5***2 | Сухарь клапана | |
| 21 | 2***6 | Клапан выпускной | |
| 21 | 2***7 | Клапан выпускной | |
| 21 | 2***9 | Клапан выпускной | |
| 22 | 2***Б | Манжета уплотнительная клапана | |
| 23 | 2***1 | Пружина клапана | |
| 23 | 2***2 | Пружина наружная | |
| 23 | 2***3 | Пружина клапана наружная | |
| 23 | 2***4 | Пружина наружная | |
| 23 | 2***5 | Пружина наружная | |
| 23 | 2***6 | Пружина клапана наружная | |
| 23 | 2***8 | Пружина клапана наружная | |
| 24 | 2***1 | Пружина клапана | |
| 24 | 2***3 | Пружина клапана внутренняя | |
| 24 | 2***4 | Пружина внутренняя | |
| 25 | 2***8 | Тарелка | |
| 26 | 2***4 | Шайба | |
| 27 | 2***5 | Шайба | |
| 28 | 2***4 | Клапан впускной | |
| 28 | 2***4 | Клапан впускной | |
| 28 | 2***А | Клапан впускной | |
| 28 | 2***1 | Клапан впускной | |
| 29 | 2***А | Прокладка | |
| 30 | 2***А | Крышка головки цилиндров | |
| 30 | 2***8 | Крышка головки цилиндров | |
| 31 | Ш***0 | Штифт | |
| 32 | 2***1 | Прокладка | |
| 33 | 2***1 | Коллектор впускной | |
| 34 | 2***7 | Футорка | |
| 35 | М***6 | Болт | |
| 36 | 8***6 | Шайба | |
| 37 | К***6 | Пробка | |
| 38 | 2***В | Труба воздухоподводящая | |
| 39 | М***6 | Болт | |
| 40 | 8***6 | Шайба | |
| 41 | 5***1 | Ось коромысел | |
| 42 | 5***А | Пружина оси коромысел | |
| 42 | 5***1 | Пружина оси коромысел | |
| 42 | 5***2 | Пружина оси коромысел | |
| 43 | 5***1 | Винт регулировочный | |
| 44 | 5***2 | Пробка оси коромысел | |
| 45 | 5***3 | Шайба пробки | |
| 46 | 5***3 | Коромысло | |
| 46 | 5***4 | Коромысло клапана со втулкой | |
| 47 | 2***1 | Стойка задняя | |
| 48 | 2***1 | Стойка средняя | |
| 49 | 2***5 | Фиксатор | |
| 50 | 1***6 | Шайба | |
| 51 | Д***3 | Гайка | |
| 52 | 2***Б | Штанга | |
| 52 | 2***1 | Штанга | |
| 53 | 2***А | Толкатель | |
| 53 | 2***1 | Толкатель клапана | |
| 53 | 2***2 | Толкатель клапана | |
| 54 | 2***2 | Колпак | |
| 55 | 2***1 | Прокладка | |
| 56 | 2***0 | Корпус сапуна | |
| 57 | 2***0 | Стакан | |
| 58 | 2***5 | Маслоотражатель | |
| 59 | М***6 | Болт М8-6gx16.88.35.016 | |
| 60 | 8***6 | Шайба | |
| 61 | К***6 | Пробка | |
| 62 | 7***А | Патрубок | |
| 63 | 5***8 | Прокладка патрубка | |
| 64 | М***) | Гайка | |
| 65 | М***6 | Болт | |
| 66 | М***6 | Болт | |
| 67 | М***6 | Болт | |
| 68 | 2***3 | Болт | |
| 68 | М***5 | Болт | |
| 69 | М***5 | Болт | |
| 70 | 8***6 | Шайба | |
| 71 | 8***6 | Шайба | |
| 72 | 1***П | Шайба | |
| 73 | 2***А | Кронштейн | |
| 74 | 2***1 | Кронштейн | |
| 75 | 1***0 | Свеча накаливания | |
| 76 | Р***6 | Рукав | |
| 77 | N***2 | Хомут | |
| 77 | N***2 | Хомут | |
| 78 | 2***А | Плита | |
| 79 | М***6 | Болт | |
| 80 | 1***6 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
