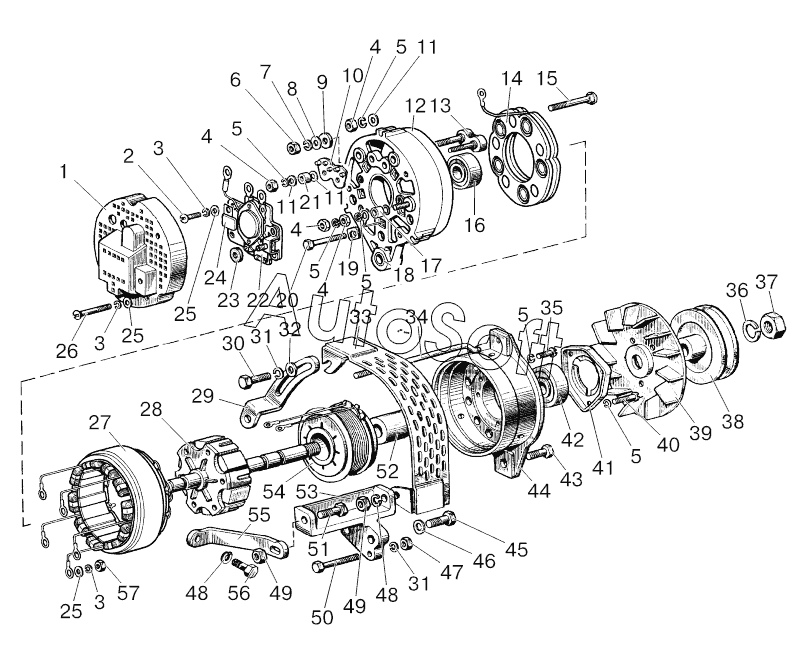

Каталог запасных частей к технике: МТЗ 800/900 (2003). Генератор (Система пуска 12 В)
1
2
3
3
3
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г964.3701-1 | Г***1 | Генератор | |
| 1 | И***3 | Крышка регулирующего устройства | |
| 2 | В***6 | Винт | |
| 3 | Ш***4 | Шайба | |
| 4 | М***5 | Гайка | |
| 5 | Ш***5 | Шайба | |
| 6 | М***6 | Гайка | |
| 7 | Ш***6 | Шайба | |
| 8 | И***2 | Шайба | |
| 9 | И***3 | Шайба изоляционная | |
| 10 | И***4 | Изолятор | |
| 11 | Ш***5 | Шайба | |
| 12 | И***7 | Крышка задняя | |
| 13 | И***2 | Панель выводов | |
| 14 | И***2 | Блок выпрямительный | |
| 15 | И***1 | Болт М6 | |
| 16 | 6***9 | Шарикоподшипник | |
| 17 | И***4 | Втулка распорная | |
| 18 | И***7 | Втулка разрезная | |
| 19 | И***4 | Изолятор фазный | |
| 20 | И***1 | Болт М4х25 | |
| 21 | И***1 | Втулка распорная | |
| 22 | С***4 | Регулирующее устройство | |
| 23 | И***4 | Шайба изоляционная | |
| 24 | К***В | Конденсатор | |
| 25 | Ш***4 | Шайба | |
| 26 | И***2 | Винт ВМ4х28 | |
| 27 | И***5 | Статор | |
| 28 | И***2 | Ротор | |
| 29 | 2***2 | Планка | |
| 30 | М***0 | Болт | |
| 31 | Ш***8 | Шайба | |
| 32 | 5***3 | Шайба | |
| 33 | 2***Б | Щиток | |
| 34 | И***1 | Болт стяжной | |
| 35 | И***3 | Винт ВМ5х14,5 | |
| 36 | Ш***6 | Шайба | |
| 37 | М***5 | Гайка | |
| 38 | И***1 | Шкив | |
| 39 | И***1 | Вентилятор | |
| 40 | И***1 | Винт ВМ5х26 | |
| 41 | И***1 | Крышка подшипника | |
| 42 | 6***9 | Шарикоподшипник | |
| 43 | М***0 | Болт | |
| 44 | И***5 | Крышка передняя | |
| 45 | М***5 | Болт | |
| 46 | 2***9 | Шайба | |
| 47 | М***8 | Гайка | |
| 48 | Ш***0 | Шайба | |
| 49 | М***0 | Гайка | |
| 50 | М***0 | Болт | |
| 51 | М***5 | Болт | |
| 52 | И***9 | Втулка ротора | |
| 53 | 2***В | Кронштейн генератора | |
| 54 | И***5 | Катушка возбуждения | |
| 55 | 2***Б | Растяжка | |
| 56 | М***0 | Болт | |
| 57 | М***4 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
