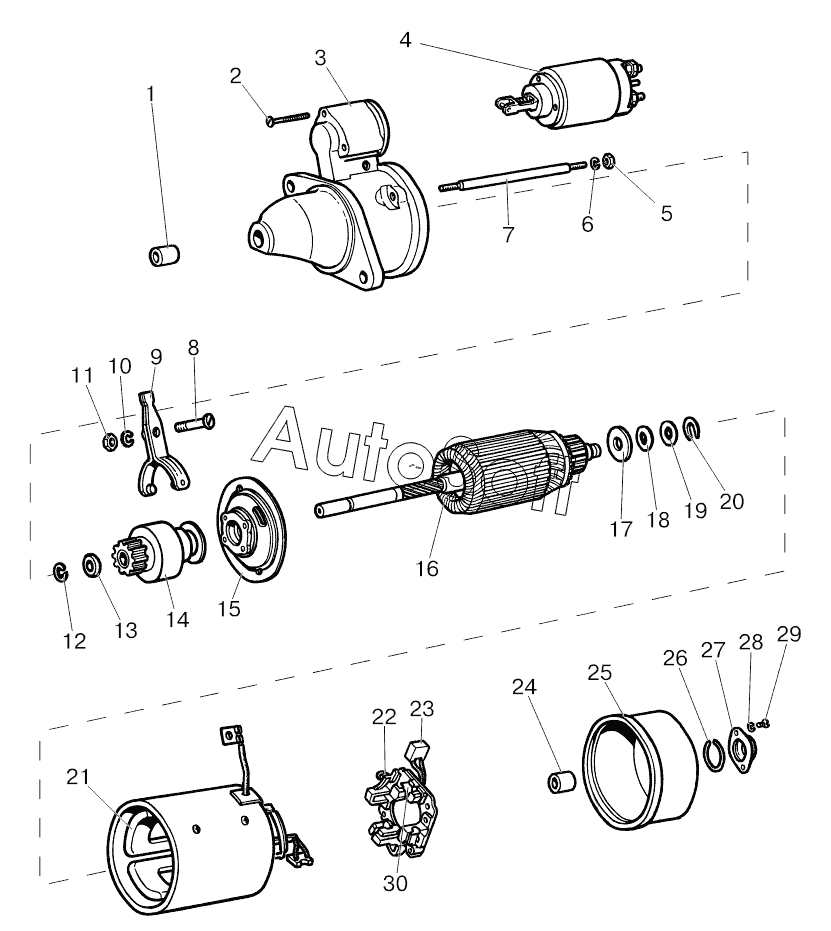

Каталог запасных частей к технике: МТЗ 800/900 (2003). Стартер (12 В, 24 В)
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AZJ3124 | A***4 | Стартер | |
| AZJ3353 | A***3 | Стартер | |
| 1 | 1***3 | Втулка подшипника | |
| 2 | 1***6 | Винт М5х55 | |
| 3 | 1***7 | Крышка передняя | |
| 3 | 1***3 | Крышка передняя | |
| 4 | 1***4 | Реле | |
| 4 | 1***5 | Реле | |
| 5 | 4***1 | Гайка М6 | |
| 6 | 1***1 | Шайба пружинная 6 | |
| 7 | 1***7 | Шпилька М6х213 | |
| 8 | 1***1 | Болт специальный | |
| 9 | 1***0 | Рычаг | |
| 10 | 1***1 | Шайба пружинная 8 | |
| 11 | 4***1 | Гайка М8 | |
| 12 | 1***7 | Кольцо пружинное | |
| 13 | 1***2 | Кольцо ограничительное | |
| 14 | 1***8 | Бендикс | |
| 14 | 1***0 | Бендикс | |
| 15 | 1***9 | Крышка средняя | |
| 16 | 1***2 | Ротор | |
| 16 | 1***3 | Ротор | |
| 17 | 1***9 | Шайба изоляционная | |
| 18 | 1***7 | Шайба регулировочная | |
| 19 | 1***8 | Шайба регулировочная | |
| 20 | 1***4 | Шайба стопорная | |
| 21 | 1***7 | Корпус стартера с обмоткой | |
| 21 | 1***7 | Корпус стартера с обмоткой | |
| 22 | 1***3 | Щеткодержатель | |
| 22 | 1***8 | Щеткодержатель | |
| 23 | 1***3 | Щетка | |
| 23 | 1***9 | Щетка | |
| 24 | 1***5 | Втулка подшипника | |
| 25 | 1***4 | Крышка задняя | |
| 26 | 1***6 | Кольцо уплотнительное | |
| 27 | 1***0 | Крышка | |
| 28 | Ш***5 | Шайба | |
| 29 | 1***0 | Винт М5х10 | |
| 30 | 1***3 | Пружина |
