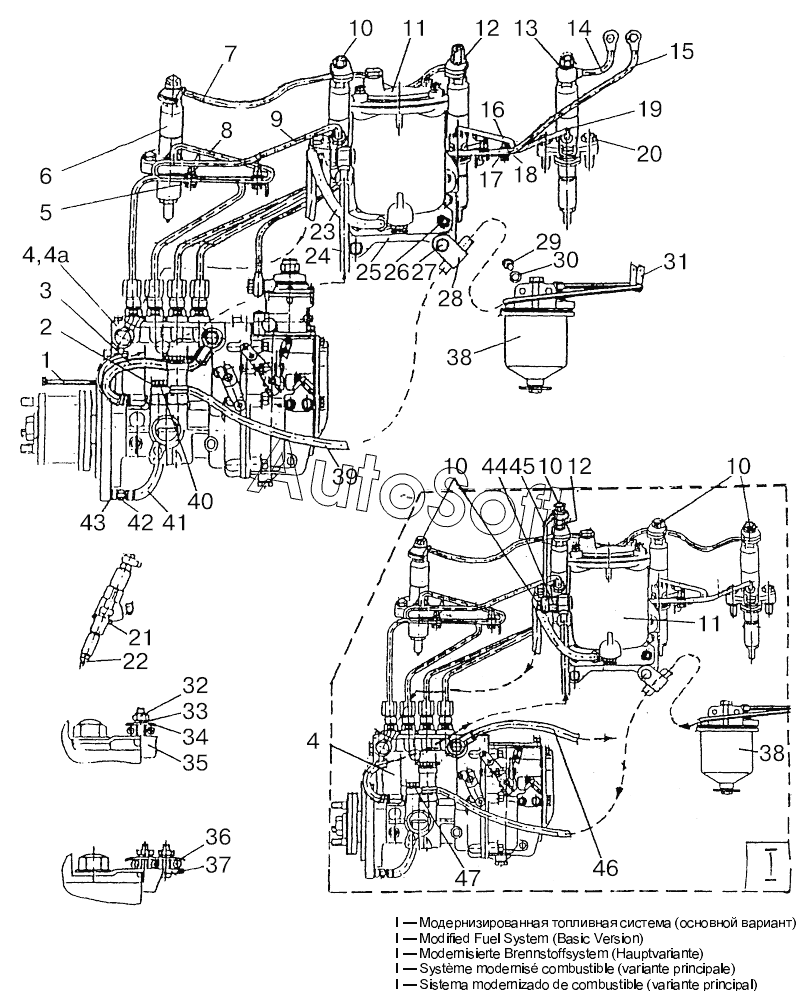

Каталог запасных частей к технике: МТЗ 800/900 (2003). Трубопроводы топливные и установка топливной аппаратуры
1
2
3
24
4
4
4а
5
6
7
7
8
9
10
10
10
10
11
11
12
12
13
43
14
15
16
17
18
36
19
20
21
22
23
25
26
27
28
31
29
30
32
33
34
35
37
38
38
39
40
41
42
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1111025-02 | 2***2 | Топливный насос с маслопроводом | |
| 1 | М***0 | Болт | |
| 10 | 3***7 | Болт | |
| 11 | 2***A | Фильтр топливный тонкой очистки | |
| 12 | 2***2 | Штуцер | |
| 13 | 3***1 | Прокладка | |
| 14 | 2***2 | Трубка перепускная | |
| 15 | 2***Б | Трубка пневмокорректора | |
| 16 | 2***2 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 17 | 2***5 | Колодка | |
| 18 | 2***6 | Колодка | |
| 19 | 2***3 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 2 | Д***1 | Кольцо | |
| 20 | М***5 | Болт | |
| 21 | 2***1 | Кольцо | |
| 22 | 2***0 | Прокладка-экран | |
| 23 | 2***0 | Трубка топливная низкого давления | |
| 24 | 2***2 | Трубка топливная низкого давления | |
| 25 | 2***А | Кронштейн | |
| 26 | М***0 | Болт | |
| 27 | М***0 | Гайка | |
| 28 | 2***4 | Хомутик | |
| 29 | М***5 | Болт | |
| 3 | 2***2 | Трубка топливная низкого давления | |
| 30 | 1***6 | Шайба | |
| 31 | 2***4 | Хомутик | |
| 32 | М***6 | Гайка | |
| 33 | 6***6 | Шайба | |
| 34 | 2***4 | Колодка | |
| 35 | 2***1 | Кронштейн | |
| 36 | 2***6 | Колодка | |
| 37 | 2***А | Кронштейн | |
| 38 | 2***0 | Фильтр топливный грубой очистки | |
| 39 | 2***0 | Трубка | |
| 4 | P***8 | Насос топливный | |
| 40 | 2***А | Болт | |
| 41 | 2***0 | Маслопровод | |
| 42 | 2***1 | Штуцер | |
| 43 | 3***1 | Прокладка | |
| 44 | Д***2 | Штуцер | |
| 45 | 2***Д | Трубка перепускная | |
| 46 | 8***0 | Топливопровод | |
| 47 | Д***А | Болт поворотного угольника | |
| 4а | P***8 | Насос топливный | |
| 5 | 2***0 | Колодка | |
| 6 | 1***1 | Форсунка | |
| 7 | 2***2 | Трубопровод дренажный | |
| 7 | 2***2 | Трубопровод дренажный | |
| 8 | 2***B | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 9 | 2***1 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ |
