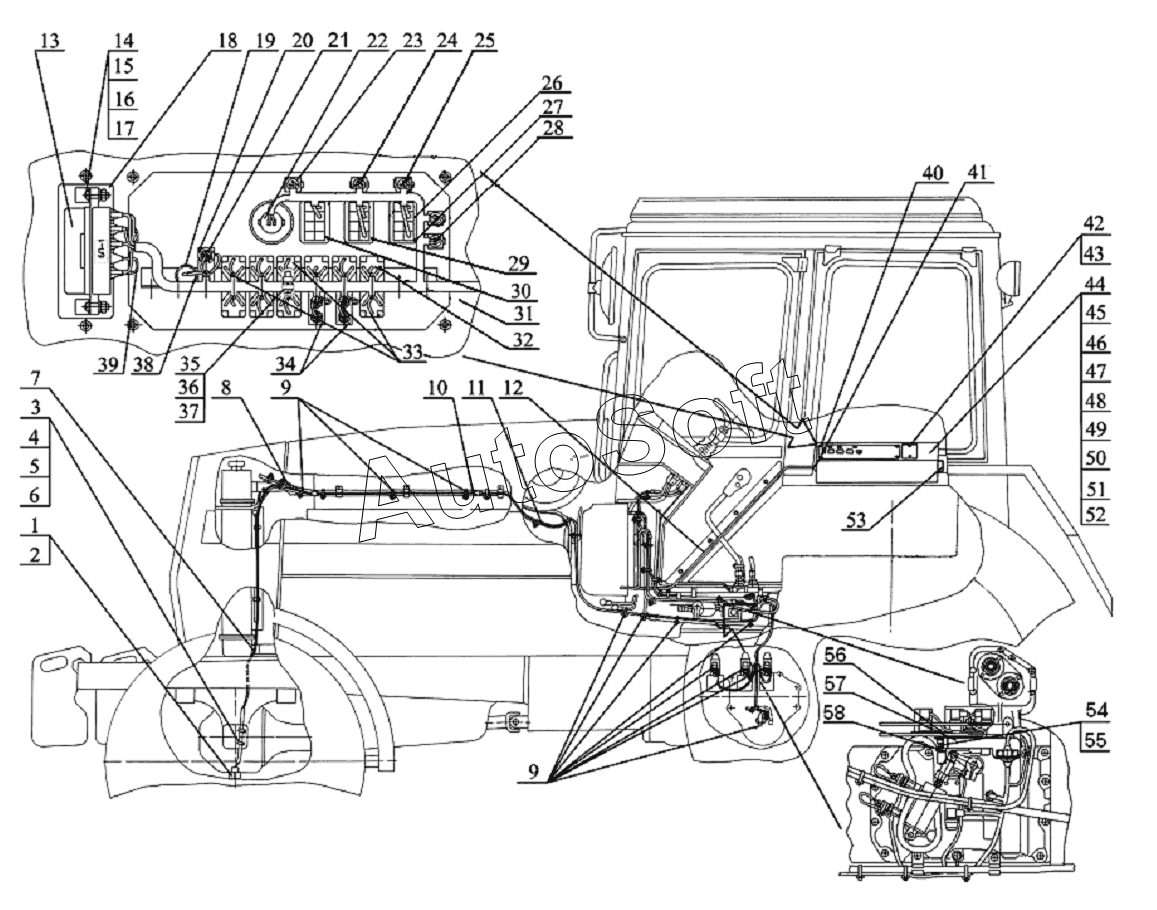

Каталог запасных частей к технике: МТЗ-1221.5 (2013). Управление ПВМ, БД заднего моста, ВОМ и редуктором
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221-8700250-Д-03 | 1***3 | Управление | |
| 1 | 3***1 | Выключатель с шариком разомкнутый | |
| 2 | 5***8 | Прокладка | |
| 3 | 1***1 | Труба | |
| 4 | 1***2 | Хомут | |
| 5 | Б***9 | Болт | |
| 6 | Ш***Т | Шайба 8Т | |
| 7 | 1***В | Жгут | |
| 8 | 6***2 | Колодка гнездовая | |
| 9 | 8***5 | Манжета | |
| 10 | 1***0 | Жгут | |
| 11 | 1***Д | Жгут | |
| 12 | 1***0 | Жгут | |
| 13 | Б***1 | Блок предохранителей | |
| 14 | В***9 | Винт В.М6-6gx20.58.019 | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***9 | Шайба | |
| 17 | Ш***Т | Шайба | |
| 18 | 1***5 | Щиток | |
| 19 | П***1 | Уплотнитель | |
| 20 | 1***А | Кронштейн | |
| 21 | 1***2 | Втулка | |
| 22 | 6***1 | Выключатель | |
| 23 | 3***0 | Лампа контрольная ЗВОМ | |
| 24 | 3***0 | Лампа контрольная БД | |
| 25 | 3***5 | Лампа контрольная ПВМ | |
| 26 | 3***0 | Переключатель ПВМ | |
| 27 | 8***1 | Гнездо выключателя | |
| 28 | 3***5 | Лампа контрольная оранжевая | |
| 29 | 3***5 | Переключатель БД | |
| 30 | 3***5 | Переключатель ВОМ | |
| 31 | 1***5 | Панель | |
| 32 | 3***0 | Реле на замыкание | |
| 33 | 3***0 | Реле на размыкание | |
| 34 | 1***1 | Кронштейн | |
| 35 | В***9 | Винт | |
| 36 | Г***9 | Гайка | |
| 37 | Ш***Т | Шайба | |
| 38 | 1***9 | Хомут | |
| 39 | 8***6 | Провод | |
| 40 | В***9 | Винт В.М6-6gx20.58.019 | |
| 41 | 5***4 | Втулка | |
| 42 | 8***5 | Винт | |
| 43 | 0***4 | Кольцо | |
| 43 | 0***4 | Кольцо | |
| 44 | 1***0 | Пульт | |
| 45 | Б***9 | Болт | |
| 46 | Б***9 | Болт | |
| 47 | Г***9 | Гайка | |
| 48 | Ш***9 | Шайба | |
| 49 | Ш***9 | Шайба | |
| 50 | Ш***Т | Шайба | |
| 51 | А***7 | Колпачок | |
| 52 | З***6 | Заклепка-гайка М6х16 | |
| 53 | 7***2 | Втулка | |
| 54 | Г***9 | Гайка | |
| 55 | Ш***Т | Шайба | |
| 56 | 1***6 | Рычаг | |
| 57 | 1***0 | Кронштейн | |
| 58 | В***2 | Выключатель |
