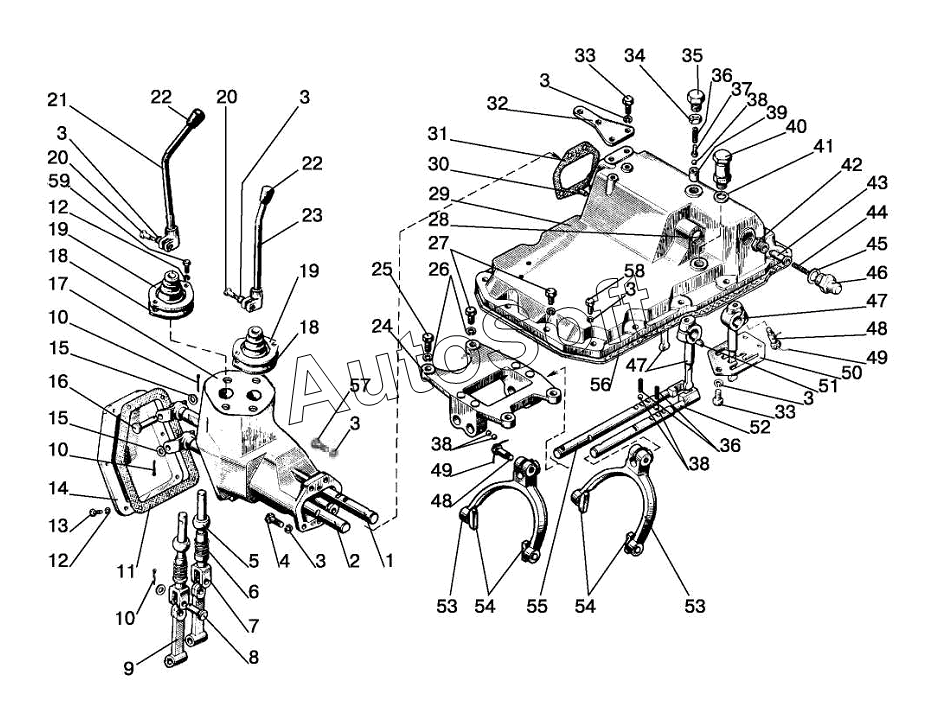

Каталог запасных частей к технике: МТЗ-1221.5 (2013). Механизм управления коробкой передач (16F+8R)
35
43
42
41
40
39
38
38
38
37
36
36
44
34
33
33
32
31
30
29
28
45
46
47
47
48
48
49
49
50
51
52
53
53
54
54
55
56
57
58
59
12
12
1
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
10
11
13
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1702010-02 | 8***2 | Механизм управления | |
| 80-1702010-05 | 8***5 | Механизм управления | |
| 80С-1702300 | 8***0 | Ограничитель в сборе | |
| 1 | 8***0 | Вал | |
| 2 | 8***0 | Вал | |
| 3 | Ш***Т | Шайба | |
| 4 | Б***9 | Болт | |
| 5 | 1***2 | Сфера | |
| 6 | 7***7 | Пружина | |
| 7 | 8***4 | Вилка | |
| 8 | П***2 | Палец | |
| 9 | 8***3 | Рычаг | |
| 10 | Ш***9 | Шплинт | |
| 11 | 8***8 | Прокладка | |
| 12 | Ш***Т | Шайба | |
| 13 | Б***9 | Болт | |
| 14 | 8***7 | Крышка | |
| 15 | 8***4 | Шайба | |
| 16 | П***5 | Палец | |
| 17 | 8***А | Корпус | |
| 18 | 5***А | Чехол | |
| 19 | 8***5 | Шайба | |
| 20 | Б***9 | Болт | |
| 21 | 7***0 | Рычаг | |
| 22 | 7***5 | Рукоятка | |
| 23 | 7***0 | Рычаг | |
| 24 | 8***0 | Корпус в сборе | |
| 24 | 8***1 | Корпус | |
| 25 | Б***9 | Болт | |
| 26 | Ш***Т | Шайба | |
| 27 | 5***2 | Болт призонный М12х42 | |
| 28 | З***р | Заглушка 28-10кп.Ц9.хр | |
| 29 | 1***5 | Крышка | |
| 29 | 1***1 | Крышка | |
| 30 | Ш***6 | Штифт 8х16 | |
| 31 | 8***6 | Прокладка | |
| 32 | 8***6 | Кронштейн | |
| 33 | Б***9 | Болт | |
| 34 | Г***9 | Гайка | |
| 35 | 7***4 | Болт | |
| 36 | 5***А | Пружина фиксатора | |
| 37 | 8***9 | Направляющая | |
| 38 | Ш***0 | Шарик 10,0-60 | |
| 39 | 7***3 | Втулка | |
| 40 | 8***0 | Сапун | |
| 41 | В***3 | Прокладка | |
| 42 | 8***1 | Втулка | |
| 43 | 8***3 | Фиксатор | |
| 44 | 8***3 | Пружина | |
| 45 | 8***8 | Шайба | |
| 46 | 8***2 | Корпус | |
| 47 | 8***5 | Рычаг | |
| 48 | 8***8 | Болт | |
| 49 | П***С | Проволока 1,6-О-С | |
| 50 | 7***А | Кулиса | |
| 51 | Ш***0 | Шпонка 6х10 | |
| 52 | 8***3 | Поводок | |
| 53 | 8***Б | Вилка | |
| 53 | 8***Б | Вилка | |
| 54 | 8***2 | Сухарь | |
| 55 | 8***2 | Поводок | |
| 56 | 8***6 | Прокладка | |
| 57 | Б***9 | Болт | |
| 58 | Б***9 | Болт | |
| 59 | Б***9 | Болт |
