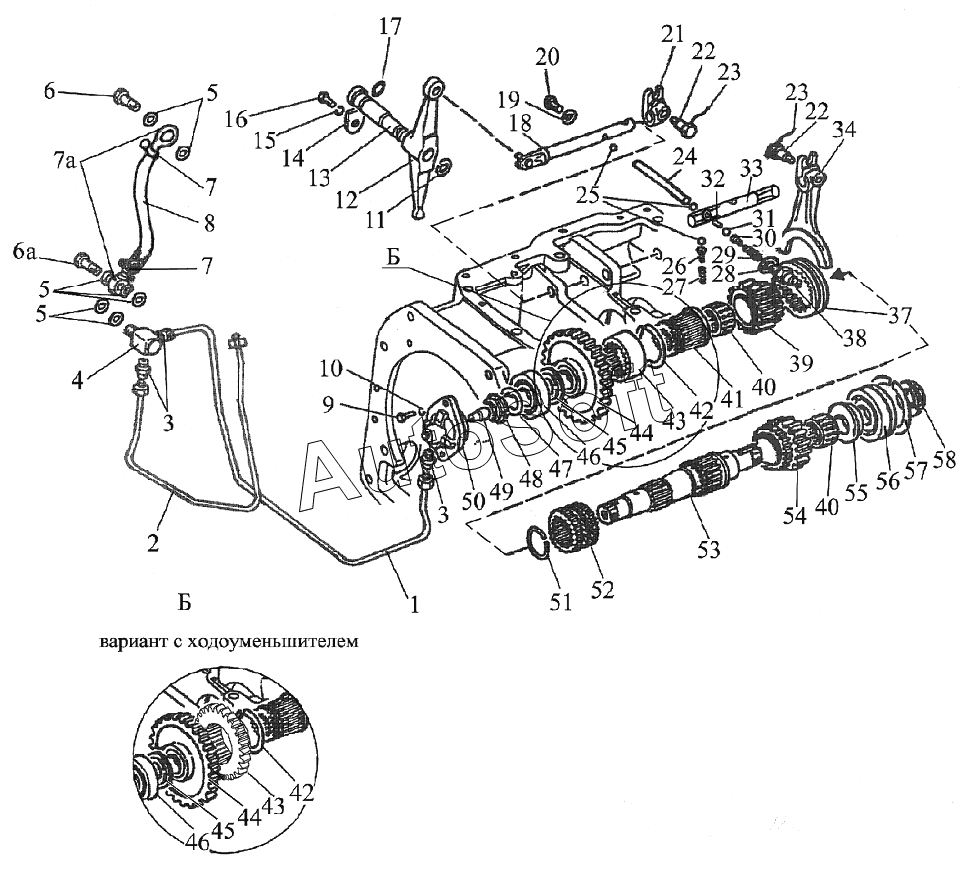

Каталог запасных частей к технике: МТЗ-1221.5 (2013). Вал пониженных передач и заднего хода (24F+12R)
1
2
3
3
4
5
5
5
6
6а
7
7
7а
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
37
38
39
40
40
41
42
42
43
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1702130-01 | 1***1 | Маслопровод | |
| 75-1701320 | 7***0 | Вал в сборе | |
| 80-1701310 | 8***0 | Стакан со штуцером и трубкой в сборе | |
| 1 | 8***0 | Трубка | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | С***5 | Кольцо | |
| 12 | 8***1 | Коромысло | |
| 13 | 8***2 | Ось | |
| 14 | 8***3 | Пластина | |
| 15 | Ш***Т | Шайба | |
| 16 | Б***9 | Болт | |
| 17 | 0***2 | Кольцо | |
| 18 | 8***0 | Поводок | |
| 19 | 8***1 | Шайба | |
| 2 | 8***0 | Трубка | |
| 20 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 21 | 8***5 | Поводок | |
| 22 | 8***8 | Болт | |
| 23 | П***С | Проволока 1,6-О-С | |
| 24 | 8***6 | Палец | |
| 25 | Ш***к | Шарик | |
| 26 | 8***9 | Направляющая | |
| 27 | 5***А | Пружина фиксатора | |
| 28 | 5***8 | Прокладка | |
| 29 | 1***A | Пружина | |
| 3 | 8***9 | Штуцер | |
| 30 | 8***5 | Штифт | |
| 31 | Ш***0 | Шарик 12,7-60 | |
| 32 | 8***1 | Ось | |
| 33 | 8***5 | Поводок | |
| 34 | 1***7 | Вилка | |
| 37 | 1***3 | Муфта | |
| 38 | B***1 | Выключатель | |
| 39 | 1***1 | Шестерня | |
| 4 | 8***7 | Штуцер | |
| 40 | К***Е | Подшипник | |
| 41 | 8***6 | Втулка | |
| 41 | 8***1 | Втулка | |
| 42 | 2***0 | Кольцо | |
| 43 | 1***4 | Шестерня | |
| 43 | 1***4 | Втулка | |
| 44 | 1***0 | Шестерня | |
| 45 | 8***6 | Шайба | |
| 46 | 1***М | Подшипник | |
| 47 | 8***2 | Шайба | |
| 48 | 5***7 | Гайка | |
| 49 | 8***3 | Дроссель | |
| 5 | Д***А | Шайба | |
| 50 | 8***А | Стакан | |
| 51 | 5***2 | Кольцо пружинное | |
| 52 | 7***2 | Втулка | |
| 53 | 7***5 | Вал | |
| 54 | 1***1 | Шестерня | |
| 55 | 8***9 | Втулка | |
| 56 | 6***М | Подшипник | |
| 57 | 8***6 | Кольцо | |
| 58 | 8***5 | Гайка | |
| 6 | Д***1 | Болт | |
| 6а | 2***3 | Болт | |
| 7 | 1***W | Хомут | |
| 7 | 1***1 | Хомут | |
| 7а | Ф***0 | Маслопровод | |
| 8 | 1***1 | Шланг | |
| 9 | Б***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
