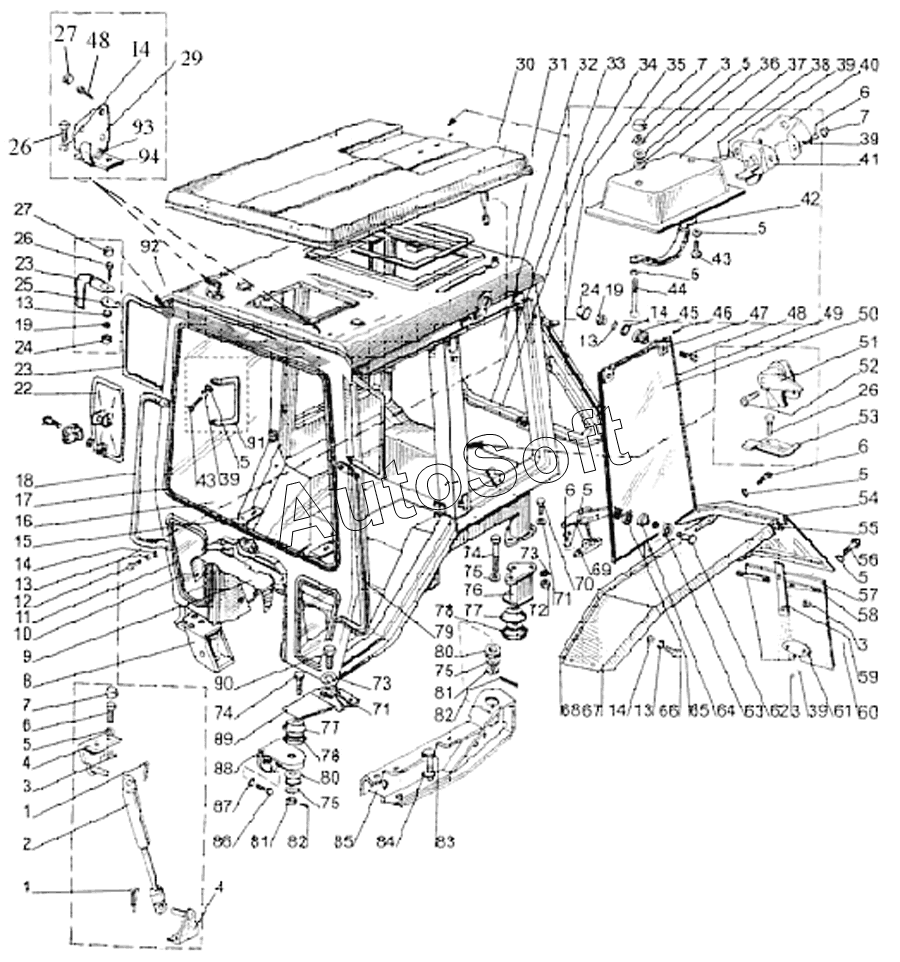

Каталог запасных частей к технике: МТЗ-1221.4 (2009). Кабина трактора
/110.gif)
1
1
2
3
3
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
7
7
7
8
9
10
10
11
11
12
13
13
13
13
14
14
14
14
15
16
16
17
18
19
19
22
23
23
24
24
25
26
26
26
27
27
29
30
30
31
32
32
33
34
35
36
37
38
39
39
39
39
40
41
42
43
43
44
45
46
47
48
48
49
50
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
71
72
73
73
74
74
75
75
75
76
76
77
77
78
78
79
80
80
81
81
82
82
83
84
85
85
86
87
88
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221-6700010 | 1***0 | Кабина в сборе | |
| 1 | 3***8 | Шплинт | |
| 2 | 2***4 | Пневмоподъемник | |
| 3 | Г***6 | Г айка M6 | |
| 4 | 8***5 | Кронштейн | |
| 5 | Ш***6 | Шайба | |
| 6 | M***6 | Болт | |
| 7 | A***7 | Колпачок | |
| 8 | 8***1 | Кронштейн правый | |
| 9 | 8***6 | Вставка | |
| 10 | 8***А | Стекло | |
| 10 | 8***1 | Стекло | |
| 11 | A***3 | Уплотнитель | |
| 11 | A***1 | Уплотнитель | |
| 12 | M***5 | Болт | |
| 13 | Ш***8 | Шайба | |
| 14 | Ш***8 | Шайба | |
| 15 | 8***0 | Кронштейн | |
| 16 | 8***А | Стекло | |
| 16 | 8***1 | Стекло | |
| 17 | 8***8 | Уплотнитель L=4200 мм | |
| 18 | 8***5 | Поручень | |
| 19 | Г***8 | Г айка M8 | |
| 22 | 8***0 | Зеркало наружное | |
| 23 | 8***Б | Труба | |
| 24 | A***2 | Колпачок | |
| 25 | 8***7 | Шайба | |
| 26 | M***6 | Болт | |
| 27 | A***1 | Колпачек | |
| 28 | A***7 | Уплотнитель | |
| 29 | 8***Б | Петля | |
| 30 | 8***4 | Крыша в сборе | |
| 30 | 8***Б | Крыша в сборе | |
| 31 | 1***0 | Кабина | |
| 32 | 8***А | Стекло | |
| 32 | 8***1 | Стекло | |
| 33 | 8***0 | Рамка в сборе | |
| 33 | 8***5 | Рамка | |
| 34 | A***5 | Уплотнитель | |
| 35 | 8***1 | Профиль L=4080 мм | |
| 36 | 5***4 | Прокладка | |
| 37 | 8***2 | Облицовка | |
| 38 | M***2 | Винт | |
| 39 | Ш***6 | Шайба | |
| 40 | 8***5 | Кронштейн | |
| 41 | A***0 | Защелка | |
| 42 | 8***0 | Поручень | |
| 43 | M***0 | Винт | |
| 44 | M***0 | Винт | |
| 45 | 8***3 | Втулка | |
| 46 | 8***5 | Палец | |
| 47 | 8***2 | Петля | |
| 48 | M***0 | Болт | |
| 49 | Ф***2 | Уплотнитель | |
| 50 | 1***А | Стекло | |
| 50 | 1***1 | Стекло | |
| 50 | 8***1 | Стекло в сборе | |
| 51 | A***5 | Фиксатор | |
| 52 | M***5 | Болт | |
| 53 | A***1 | Кронштейн | |
| 54 | 8***Б | Закрылок левый | |
| 54 | 8***1 | Закрылок правый | |
| 55 | 8***A | Уплотнитель | |
| 56 | M***5 | Болт | |
| 57 | 8***A | Брызговик | |
| 58 | 8***2 | Пластина | |
| 59 | 8***Б | Пружина | |
| 60 | M***6 | Болт | |
| 61 | 8***A | Пластина | |
| 62 | 8***5 | Винт | |
| 63 | 8***4 | Прокладка | |
| 64 | А***1 | Втулка | |
| 65 | 8***1 | Шайба | |
| 66 | M***0 | Болт | |
| 67 | 8***Б | Крыло левое | |
| 67 | 8***1 | Крыло правое | |
| 68 | 8***A | Уплотнитель | |
| 69 | 8***0 | Ручка | |
| 70 | M***5 | Болт | |
| 71 | Ш***2 | Шайба | |
| 72 | Г***2 | Гайка | |
| 73 | Ш***2 | Шайба | |
| 74 | 8***9 | Болт | |
| 75 | Ш***6 | Шайба | |
| 76 | 1***5 | Опора левая | |
| 76 | 1***1 | Опора правая | |
| 77 | 8***3 | Обойма | |
| 78 | 8***0 | Виброизолятор | |
| 79 | 8***5 | Поручень | |
| 80 | 1***B | Подушка | |
| 81 | Г***6 | Гайка | |
| 82 | 4***6 | Шплинт | |
| 83 | M***5 | Болт | |
| 84 | Ш***0 | Шайба | |
| 85 | 1***0 | Кронштейн правый | |
| 85 | 1***1 | Кронштейн левый | |
| 86 | M***5 | Болт | |
| 87 | Ш***6 | Шайба | |
| 88 | 8***8 | Кронштейн | |
| 89 | 8***Б | Кронштейн | |
| 90 | M***5 | Болт | |
| 91 | 8***9 | Ручка | |
| 92 | 1***Б | Вставка | |
| 93 | 7***9 | Ось | |
| 94 | 8***3 | Петля |
