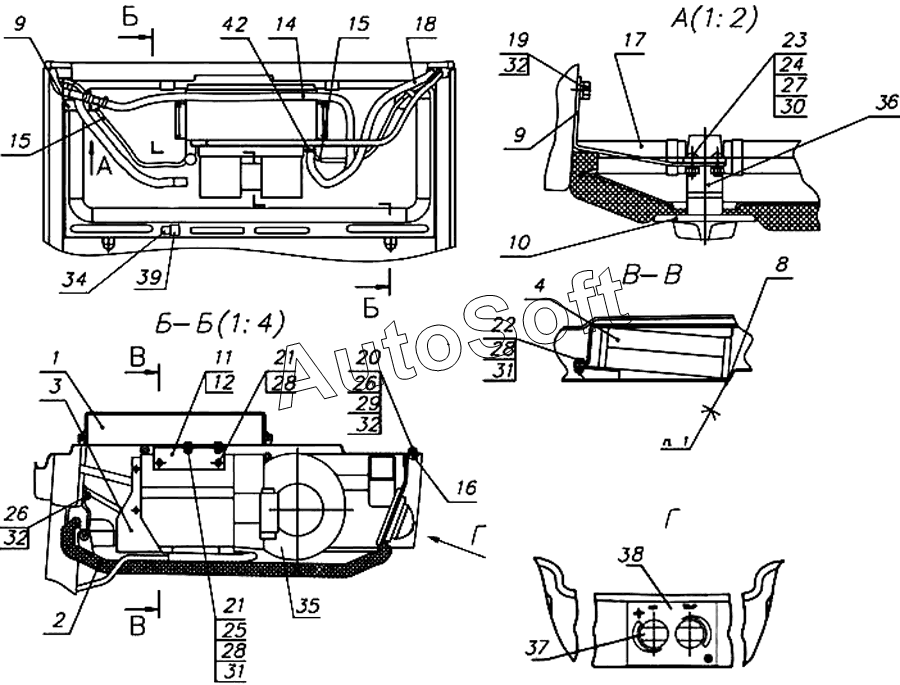

Каталог запасных частей к технике: МТЗ-1221.4 (2009). Установка отопителя-охладителя
/118.gif)
1
2
3
4
8
9
9
10
11
12
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
28
28
29
30
31
31
32
32
32
34
35
36
37
38
39
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Крышка | |
| 2 | 8***2 | Панель | |
| 3 | 8***0 | Короб | |
| 4 | 8***0 | Фильтр | |
| 8 | 8***4 | Уплотнитель | |
| 9 | 8***7 | Кронштейн | |
| 10 | 8***1 | Накладка | |
| 11 | 8***1 | Уголок | |
| 12 | 8***1 | Уголок | |
| 14 | 1***3 | Шланг | |
| 15 | 3***2 | Трубка | |
| 16 | А***1 | Колпачок | |
| 17 | 8***1 | Шланг | |
| 18 | 8***2 | Шланг | |
| 19 | М***9 | Болт | |
| 20 | М***9 | Болт | |
| 21 | М***9 | Болт | |
| 22 | М***9 | Болт | |
| 23 | В***9 | Винт | |
| 24 | М***9 | Гайка ГОСТ 5915-70 | |
| 25 | М***9 | Гайка | |
| 26 | М***9 | Гайка | |
| 27 | С***9 | Шайба | |
| 28 | С***9 | Шайба | |
| 29 | С***9 | Шайба | |
| 30 | Ш***Т | Шайба | |
| 31 | Ш***Т | Шайба | |
| 32 | Ш***Т | Шайба 8Т | |
| 34 | 5***5 | Выключатель вентилятора | |
| 35 | 5***4 | Климатический блок | |
| 36 | П***1 | Кран | |
| 37 | 6***7 | Ручка | |
| 38 | 6***1 | Табличка | |
| 39 | 6***1 | Термостат | |
| 42 | 5***3 | Хомут с червячной резьбой 20-32 |
