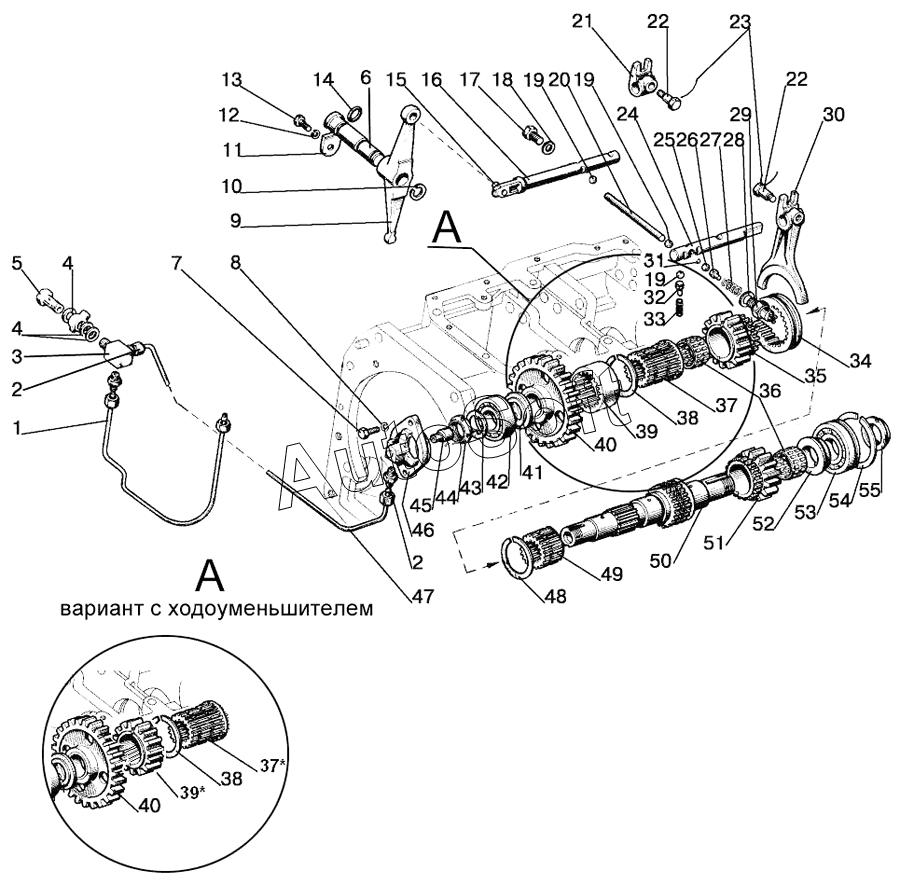

Каталог запасных частей к технике: МТЗ-1221.4 (2009). Вал пониженных передач
/19.gif)
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
38
39
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75-1701320 | 7***0 | Вал в сборе | |
| 1 | 8***0 | Трубка | |
| 2 | 8***9 | Штуцер | |
| 3 | 8***7 | Штуцер | |
| 4 | Д***А | Шайба | |
| 5 | 2***3 | Болт | |
| 6 | 8***2 | Ось | |
| 7 | Б***9 | Болт | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | 8***1 | Коромысло | |
| 10 | С***5 | Кольцо | |
| 11 | 8***3 | Пластина | |
| 12 | Ш***Т | Шайба | |
| 13 | Б***9 | Болт | |
| 14 | 0***2 | Кольцо | |
| 15 | 8***9 | Палец | |
| 16 | 8***9 | Поводок | |
| 17 | Б***9 | Болт | |
| 18 | 8***1 | Шайба | |
| 19 | Ш***0 | Шарик 10,0-60 | |
| 20 | 8***6 | Палец | |
| 21 | 8***5 | Поводок | |
| 22 | 8***8 | Болт | |
| 23 | П***С | Проволока 1,6-О-С | |
| 24 | 8***5 | Поводок | |
| 25 | Ш***0 | Шарик 12,7-60 | |
| 26 | 8***5 | Штифт | |
| 27 | 1***A | Пружина | |
| 28 | 5***8 | Прокладка | |
| 29 | B***1 | Выключатель | |
| 30 | 8***7 | Вилка | |
| 31 | 8***1 | Ось | |
| 32 | 8***9 | Направляющая | |
| 33 | 5***A | Пружина | |
| 34 | 1***3 | Муфта | |
| 35 | 1***1 | Шестерня | |
| 36 | 6***Е | Подшипник | |
| 37 | 8***6 | Втулка | |
| 37 | 8***1 | Втулка | |
| 38 | 2***0 | Кольцо | |
| 39 | 1***4 | Шестерня | |
| 39 | 1***4 | Втулка | |
| 40 | 8***0 | Шестерня | |
| 41 | 8***6 | Шайба | |
| 42 | 1***М | Подшипник | |
| 43 | 8***2 | Шайба | |
| 44 | 5***7 | Гайка | |
| 45 | 8***3 | Дроссель | |
| 46 | 8***A | Стакан | |
| 47 | 8***0 | Трубка | |
| 48 | 5***2 | Кольцо пружинное | |
| 49 | 7***2 | Втулка | |
| 50 | 7***5 | Вал | |
| 51 | 1***1 | Шестерня | |
| 52 | 8***9 | Втулка | |
| 53 | 6***М | Подшипник | |
| 54 | 8***6 | Кольцо | |
| 55 | 8***5 | Гайка |
