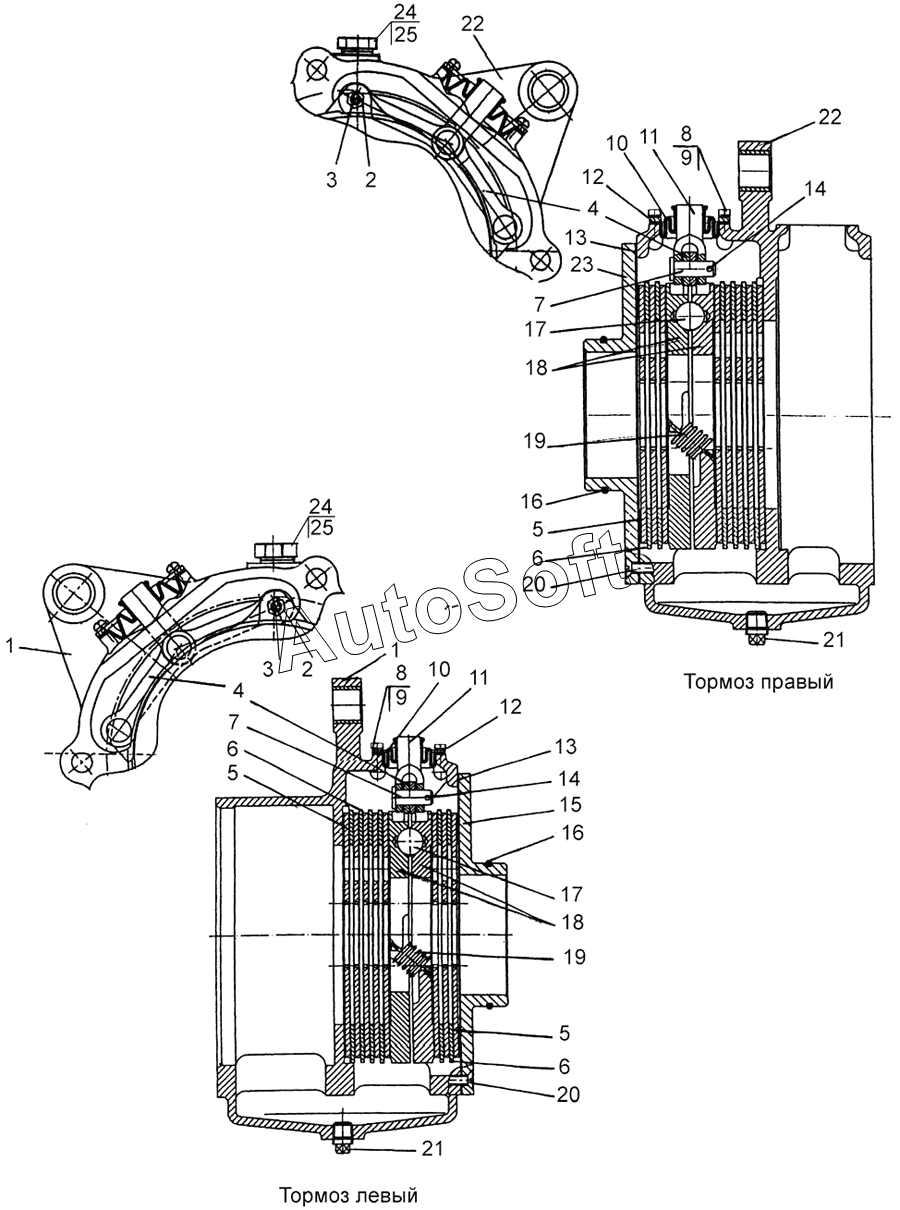

Каталог запасных частей к технике: МТЗ-1221.4 (2009). Тормоза «мокрые»
/55.gif)
1
1
2
2
3
3
4
4
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221М-3502010-02 | 1***2 | Тормоз правый | |
| 1221М-3502020-02 | 1***2 | Тормоз левый | |
| 1 | 1***5 | Корпус | |
| 2 | М***8 | Гайка | |
| 3 | 5***8 | Палец | |
| 4 | 8***6 | Тяга | |
| 5 | 1***7 | Диск | |
| 6 | 8***7 | Диск промежуточный | |
| 6 | 8***1 | Диск промежуточный | |
| 6 | 8***2 | Диск промежуточный | |
| 6 | 8***3 | Диск промежуточный | |
| 6 | 8***4 | Диск промежуточный | |
| 6 | 8***5 | Диск промежуточный | |
| 6 | 8***6 | Диск промежуточный | |
| 6 | 8***7 | Диск промежуточный | |
| 7 | 1***2 | Палец | |
| 8 | М***0 | Болт | |
| 9 | Ш***6 | Шайба | |
| 10 | 8***2 | Чехол | |
| 11 | 5***3 | Вилка | |
| 12 | 8***4 | Пластина | |
| 13 | 1***1 | Прокладка | |
| 14 | 3***8 | Шплинт | |
| 15 | 1***9 | Крышка стакана | |
| 16 | 1***2 | Кольцо | |
| 17 | 2***0 | Шарик | |
| 18 | 8***1 | Диски нажимные | |
| 18 | 8***1 | Диск нажимной | |
| 19 | 7***3 | Пружина | |
| 20 | В***5 | Винт | |
| 21 | П***8 | Пробка | |
| 22 | 1***5 | Корпус | |
| 23 | 1***1 | Крышка стакана | |
| 24 | 1***1 | Пробка резьбовая | |
| 25 | Д***А | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
