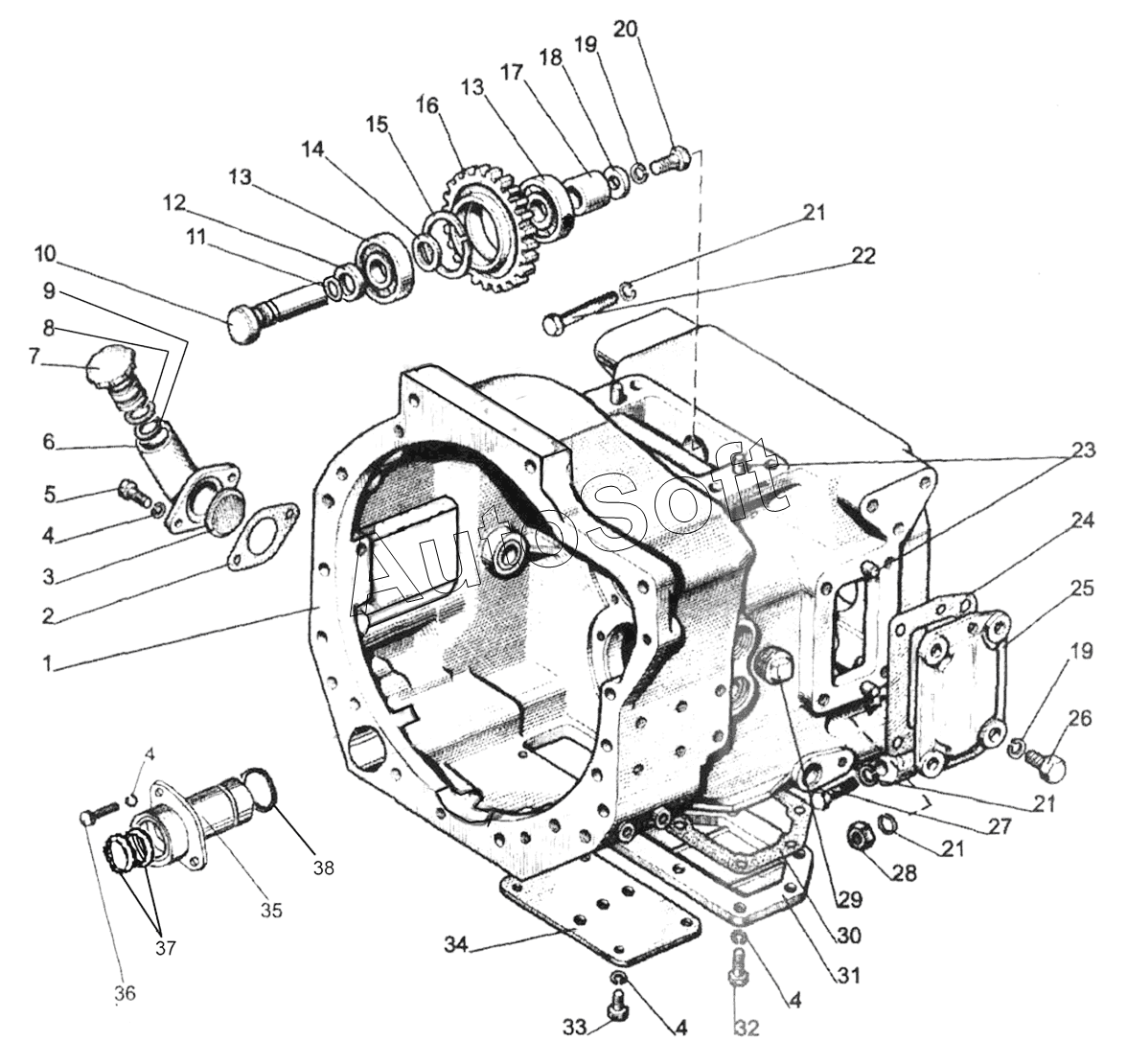

Каталог запасных частей к технике: МТЗ-1221.4 (2009). Корпус сцепления
/9.gif)
28
18
19
19
20
21
21
21
22
23
24
25
26
27
17
29
30
31
32
33
34
35
36
37
38
7
1
2
3
4
4
4
4
5
6
8
9
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1002115 | 2***5 | Горловина с кольцом пружинным и патрубком в сборе | |
| 80-1600010-08 | 8***8 | Корпус сцепления | |
| A19.01.100 | A***0 | Крышка | |
| 1 | 8***3 | Корпус | |
| 1 | 8***5 | Корпус | |
| 2 | 2***A | Прокладка | |
| 3 | 2***5 | Сетка | |
| 4 | Ш***8 | Шайба | |
| 5 | M***0 | Болт | |
| 6 | 2***В | Патрубок | |
| 7 | A***1 | Пробка | |
| 8 | 0***1 | Кольцо | |
| 9 | A***3 | Кольцо пружинное | |
| 10 | 8***5 | Ось | |
| 11 | 0***6 | Кольцо | |
| 12 | 8***7 | Шайба | |
| 13 | 3***A | Подшипник | |
| 14 | 7***3 | Кольцо | |
| 15 | С***2 | Кольцо | |
| 16 | 7***0 | Шестерня 70-1601331 с кольцами в сборе | |
| 16 | 7***1 | Шестерня промежуточная | |
| 17 | 8***6 | Втулка | |
| 18 | 8***4 | Шайба | |
| 19 | Ш***2 | Шайба | |
| 20 | M***5 | Болт | |
| 21 | Ш***0 | Шайба | |
| 22 | 7***3 | Болт | |
| 23 | Ш***5 | Штифт | |
| 24 | 8***3 | Прокладка | |
| 25 | 8***2 | Крышка | |
| 26 | M***0 | Болт | |
| 27 | 7***6 | Болт | |
| 28 | M***0 | Гайка | |
| 29 | П***m | Пробка | |
| 30 | 8***4 | Прокладка | |
| 31 | 8***3 | Крышка | |
| 32 | M***5 | Болт | |
| 33 | M***6 | Болт | |
| 34 | 5***1 | Крышка сцепления | |
| 35 | 8***0 | Обойма | |
| 36 | M***5 | Болт | |
| 37 | 2***1 | Манжета | |
| 38 | 0***4 | Кольцо |
