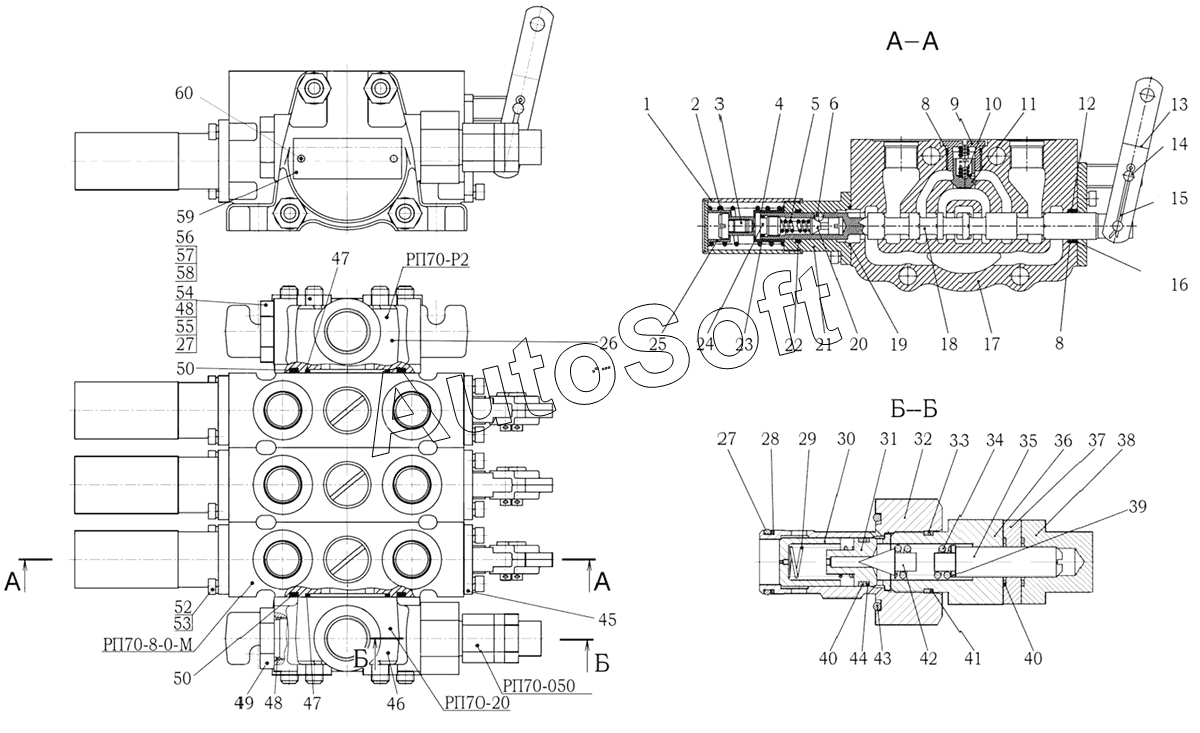

Каталог запасных частей к технике: МТЗ-1221.4 (2009). Гидрораспределитель РП70
/107.gif)
36
44
43
42
41
40
40
39
38
37
45
35
34
33
32
31
30
29
28
46
47
47
48
48
49
50
50
50
52
53
54
55
56
57
58
59
60
12
РП70-8-0-M
26
46
30
1
2
3
4
5
6
8
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РП70-8-0-M | Р***M | Секция распределителя | |
| РП70-888-000-MMM-20Р2 | Р***2 | Гидрораспределитель | |
| 1 | Р***0 | Труба | |
| 2 | Р***0 | Пружина | |
| 3 | Р***6 | Винт | |
| 4 | Р***1 | Тарелка | |
| 5 | Р***3 | Пружина | |
| 6 | Ш***0 | Шарик | |
| 8 | 0***2 | Кольцо | |
| 9 | Р***4 | Пробка | |
| 10 | Р***7 | Пружина | |
| 11 | Р***3 | Затвор | |
| 12 | Р***1 | Кольцо | |
| 13 | Р***2 | Планка | |
| 14 | П***8 | Палец 6х18 | |
| 15 | Ш***9 | Шплинт | |
| 16 | Р***2 | Кольцо | |
| 17 | Р***1 | Корпус секции распределителя | |
| 18 | Р***3 | Золотник | |
| 19 | 0***2 | Кольцо | |
| 20 | Ш***0 | Шарик | |
| 21 | Р***4 | Обойма | |
| 22 | 0***2 | Кольцо | |
| 23 | 0***4 | Кольцо | |
| 24 | Р***6 | Футорка | |
| 25 | Р***8 | Тарелка | |
| 26 | Р***2 | Крышка | |
| 26 | Р***2 | Крышка | |
| 27 | 0***4 | Кольцо | |
| 28 | Р***8 | Кольцо | |
| 29 | 7***7 | Пружина | |
| 30 | Р***0 | Клапан предохранительный | |
| 30 | Р***Б | Клапан | |
| 31 | Р***4 | Седло | |
| 32 | Р***1 | Корпус | |
| 33 | 0***4 | Кольцо | |
| 34 | М***3 | Пружина | |
| 35 | Р***9 | Винт | |
| 36 | Р***3 | Штуцер | |
| 37 | Р***6 | Гайка | |
| 38 | Р***7 | Колпачок | |
| 39 | Ш***9 | Шайба | |
| 40 | 0***2 | Кольцо | |
| 41 | Р***2 | Кольцо | |
| 42 | М***1 | Игла | |
| 43 | 0***2 | Кольцо | |
| 44 | Р***1 | Кольцо | |
| 45 | Р***0 | Кронштейн | |
| 46 | Р***1 | Крышка | |
| 46 | Р***0 | Крышка | |
| 47 | 0***2 | Кольцо | |
| 48 | 0***4 | Кольцо | |
| 49 | Р***6 | Пробка | |
| 50 | 0***2 | Кольцо | |
| 50 | 6***2 | Кольцо | |
| 52 | В***9 | Винт В.М5-6gх12.58.019 | |
| 53 | Ш***Т | Шайба | |
| 54 | Р***0 | Заглушка | |
| 54 | Р***1 | Заглушка | |
| 55 | Р***8 | Кольцо | |
| 56 | Р***2 | Шпилька | |
| 57 | Г***9 | Гайка | |
| 58 | Ш***Т | Шайба | |
| 59 | Р***8 | Табличка фирменная | |
| 60 | З***5 | Заклепка 2х6.01.10кп.05 |
