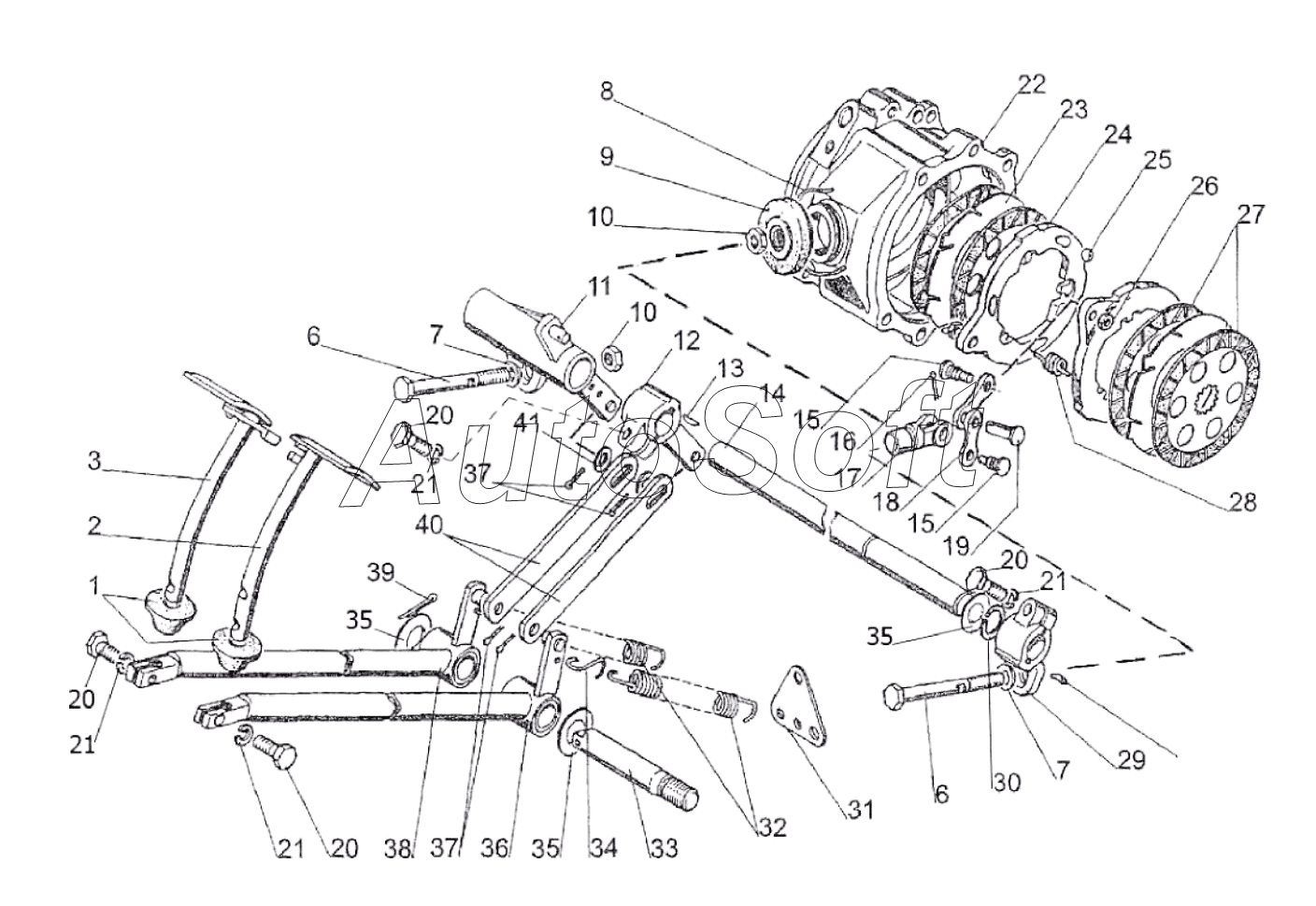

Каталог запасных частей к технике: МТЗ 320.4М (2019). Тормоза. Управление тормозами
1
2
3
6
6
7
7
8
9
10
10
11
11
12
13
14
15
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320-3503010-01 | 3***1 | Управление тормозами | |
| 1 | 8***А | Чехол | |
| 2 | 3***0 | Педаль левая | |
| 3 | 3***0 | Педаль правая | |
| 6 | 2***6 | Болт | |
| 7 | 7***8 | Шайба | |
| 8 | 2***С | Проволока | |
| 9 | 5***А | Чехол | |
| 10 | М***9 | Гайка | |
| 11 | 2***0 | Рычаг | |
| 11 | 2***1 | Рычаг | |
| 12 | 2***5 | Рычаг | |
| 13 | Ш***0 | Шпонка | |
| 14 | 2***1 | Валик | |
| 15 | 2***4 | Палец | |
| 16 | 4***9 | Шплинт | |
| 17 | 2***6 | Вилка | |
| 18 | 2***3 | Тяга | |
| 19 | П***2 | Палец | |
| 20 | М***9 | Болт | |
| 21 | Ш***Т | Шайба | |
| 22 | 3***1 | Корпус тормоза | |
| 22 | 3***1 | Корпус тормоза | |
| 23 | 2***4 | Диск промежуточный | |
| 24 | 2***0 | Диск нажимной | |
| 24 | 2***1 | Диск нажимной | |
| 25 | 1***0 | Шарик | |
| 26 | М***9 | Гайка | |
| 27 | 3***0 | Диск ведущий | |
| 28 | 2***2 | Пружина | |
| 29 | 2***0 | Рычаг | |
| 30 | С***5 | Кольцо | |
| 31 | 2***4 | Пластина | |
| 32 | 5***2 | Пружина | |
| 33 | 2***3 | Ось | |
| 34 | 7***4 | Крюк | |
| 35 | 5***1 | Шайба | |
| 36 | 2***1 | Рычаг левый | |
| 37 | 4***9 | Шплинт | |
| 38 | 2***0 | Рычаг правый | |
| 39 | 5***9 | Шплинт | |
| 40 | 2***2 | Пластина | |
| 41 | С***9 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
