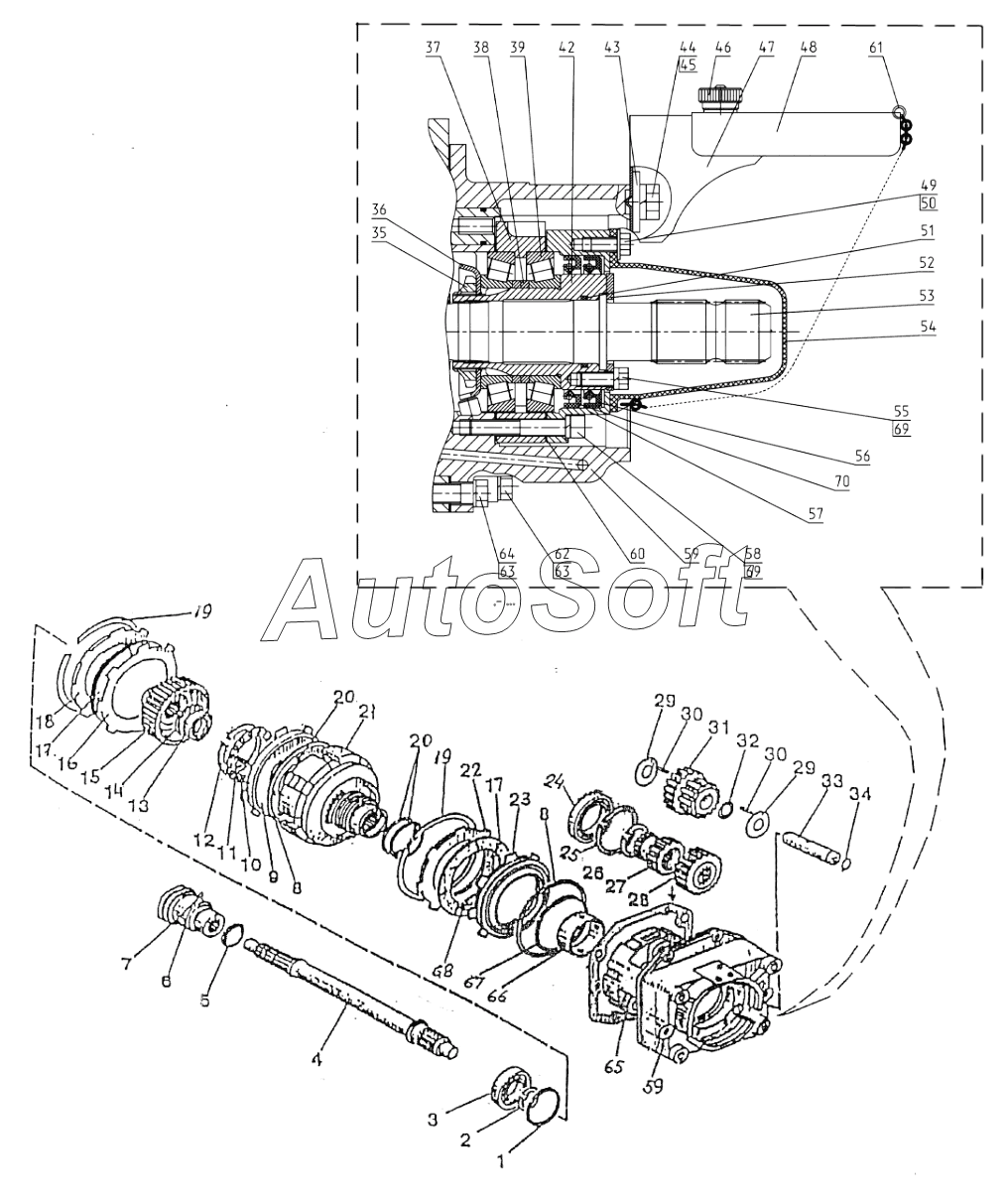

Каталог запасных частей к технике: МТЗ-1523 (2013). Вал отбора мощности
/86.gif)
39
52
51
50
49
48
47
46
45
44
43
42
53
38
38
38
38
38
38
38
38
38
38
38
59
59
70
70
69
69
69
68
68
67
67
66
66
65
65
64
64
63
63
63
62
61
60
38
58
57
56
55
54
53
53
53
53
53
5
16
15
14
13
12
11
10
9
8
8
7
6
17
4
3
2
1
26
37
36
35
34
33
32
31
30
30
29
29
28
27
25
24
23
22
21
20
20
19
19
18
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-4202010-03 | 2***3 | ВОМ задний | |
| 2022-4202020-03 | 2***3 | ВОМ задний | |
| 2022-4202030-А-01 | 2***1 | Фрикцион | |
| 1 | 2***0 | Кольцо | |
| 2 | С***0 | Кольцо | |
| 3 | 2***А | Подшипник | |
| 4 | 1***1 | Вал ведущий | |
| 4 | 1***0 | Вал ведущий | |
| 5 | А***2 | Кольцо | |
| 6 | 5***1 | Муфта переключения | |
| 6 | 5***1 | Муфта переключения | |
| 7 | 7***0 | Шарик | |
| 8 | 8***2 | Кольцо | |
| 9 | 8***1 | Поршень | |
| 10 | 8***3 | Опора | |
| 11 | 8***5 | Пружина | |
| 12 | С***0 | Кольцо | |
| 13 | 3***А | Подшипник | |
| 14 | С***2 | Кольцо | |
| 15 | 1***2 | Муфта шлицевая | |
| 16 | L***7 | Диск ведущий | |
| 17 | 2***А | Диск ведущий | |
| 17 | 2***1 | Диск фрикционный | |
| 17 | 8***5 | Диск ведомый | |
| 18 | 3***9 | Диск упорный | |
| 19 | D***1 | Кольцо стопорное | |
| 20 | 1***1 | Кольцо | |
| 21 | 2***1 | Барабан | |
| 22 | 3***1 | Диск упорный | |
| 23 | 2***3 | Поршень тормоза | |
| 24 | 1***4 | Подшипник | |
| 25 | 2***0 | Кольцо | |
| 26 | 2***0 | Кольцо | |
| 27 | 1***А | Шестерня | |
| 28 | 1***Б | Шестерня | |
| 29 | 1***3 | Шайба упорная | |
| 30 | 5***3 | Ролик | |
| 31 | 1***Б | Шестерня | |
| 32 | 1***1 | Втулка | |
| 33 | 1***2 | Ось промежуточная | |
| 34 | 0***4 | Кольцо | |
| 35 | 8***7 | Гайка | |
| 36 | 2***9 | Шайба | |
| 37 | 2***2 | Стакан | |
| 38 | 7***1 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) | |
| 38 | 7***1 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) | |
| 38 | 7***2 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) | |
| 38 | 7***3 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) | |
| 38 | 7***4 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) | |
| 38 | 7***5 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) | |
| 38 | 7***6 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) | |
| 38 | 7***7 | Кольцо регулировочное В=6,85 мм | |
| 38 | 7***8 | Кольцо регулировочное В=7,00 мм | |
| 38 | 7***9 | Кольцо регулировочное В=7,15 мм | |
| 38 | 7***0 | Кольцо регулировочное В=7,30 мм | |
| 38 | 7***1 | Кольцо регулировочное В=7,45 мм | |
| 39 | 7***А | Подшипник | |
| 42 | 2***0 | Втулка | |
| 42 | 2***2 | Втулка | |
| 43 | С***8 | Шайба | |
| 44 | M***5 | Болт | |
| 45 | 1***Т | Шайба | |
| 46 | 1***4 | Маховичок | |
| 47 | 2***5 | Кожух | |
| 48 | 2***2 | Щиток | |
| 49 | М***0 | Болт | |
| 50 | С***9 | Шайба | |
| 51 | 0***2 | Кольцо | |
| 52 | 1***7 | Шайба упорная | |
| 53 | 2***1 | Хвостовик ВОМ1 | |
| 53 | 2***7 | Хвостовик ВОМ3 | |
| 53 | 2***1 | Хвостовик | |
| 53 | 2***2 | Хвостовик ВОМ2 | |
| 53 | 2***3 | Хвостовик ВОМ2С1 | |
| 53 | 2***6 | Хвостовик | |
| 54 | 2***5 | Колпак | |
| 55 | M***5 | Болт | |
| 56 | 2***5 | Манжета | |
| 57 | 2***8 | Крышка | |
| 57 | 2***0 | Крышка | |
| 58 | M***0 | Болт | |
| 59 | 2***5 | Корпус | |
| 60 | 2***2 | Прокладка | |
| 61 | 7***5 | Цепочка | |
| 62 | М***0 | Болт | |
| 63 | 1***Т | Шайба | |
| 64 | М***0 | Болт | |
| 65 | 1***А | Прокладка | |
| 66 | 1***2 | Втулка | |
| 67 | 8***7 | Кольцо | |
| 68 | 8***1 | Пружина | |
| 69 | 1***Т | Шайба | |
| 70 | 1***5 | Манжета 1.2-80х105 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
