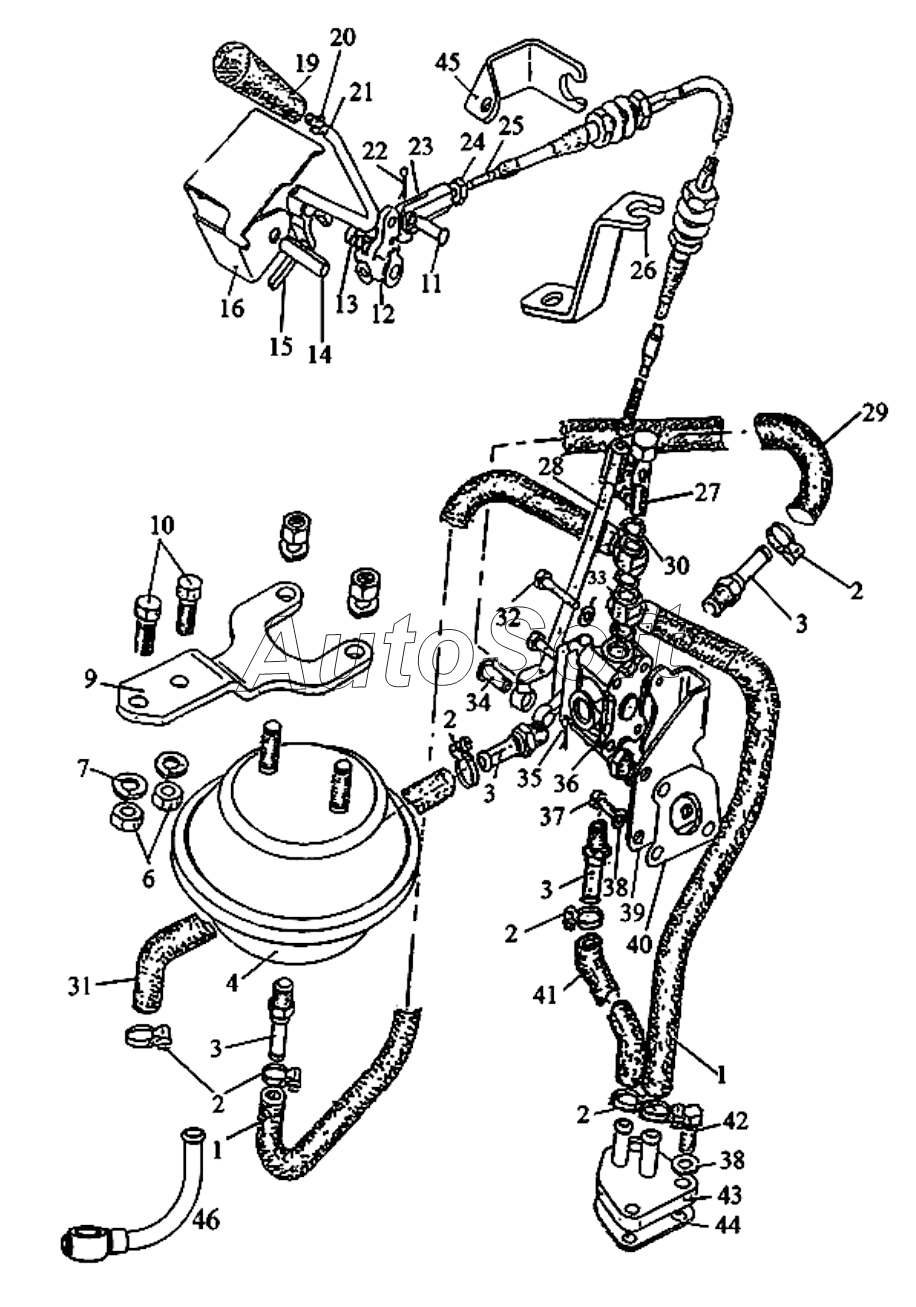

Каталог запасных частей к технике: МТЗ-1523 (2013). Управление гидроприводом заднего ВОМ
/89.gif)
33
24
25
25
25
26
27
28
29
30
30
30
31
32
23
34
35
36
37
38
38
39
40
41
42
43
44
45
46
10
1
1
2
2
2
2
2
2
3
3
3
3
4
4
6
7
9
11
11
12
13
14
15
16
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1223-4218100 | 1***0 | Управление гидроприводом заднего ВОМ | |
| 1822-4218105 | 1***5 | Переключатель | |
| 2022-4218005-А | 2***А | Гидросистема заднего ВОМ | |
| 1 | 2***0 | Трубопровод | |
| 2 | 1***W | Хомут NORMA TORRO | |
| 2 | 1***1 | Хомут NORМА ТОRRО | |
| 3 | 8***0 | Штуцер | |
| 4 | 2***5 | Пневмопереходник | |
| 4 | А***Б | Пневмопереходник | |
| 4 | А***В | Пневмопереходник | |
| 4 | Ш***0 | Пневмопереходник | |
| 6 | Г***9 | Гайка | |
| 7 | Ш***Т | Шайба | |
| 9 | 1***1 | Кронштейн | |
| 10 | Б***9 | Болт | |
| 11 | 7***1 | Палец | |
| 11 | П***2 | Палец | |
| 12 | 1***6 | Валик | |
| 13 | 5***А | Пружина фиксатора | |
| 14 | Ш***Г | Штифт | |
| 15 | Ш***Г | Штифт А.8х30.65Г | |
| 16 | 1***7 | Основание | |
| 19 | 1***1 | Рукоятка | |
| 20 | Г***9 | Гайка | |
| 21 | 1***5 | Рукоятка | |
| 22 | Ш***9 | Шплинт 1,6х12.019 | |
| 23 | 8***1 | Наконечник | |
| 23 | 8***1 | Наконечник | |
| 24 | Г***9 | Гайка | |
| 25 | 1***0 | Трос | |
| 25 | 2***2 | Трос | |
| 25 | 7***0 | Трос дистанционного управления | |
| 26 | 1***2 | Скоба | |
| 27 | 2***3 | Болт | |
| 28 | 1***1 | Тяга | |
| 29 | 1***5 | Рукав | |
| 30 | Ш***4 | Шайба | |
| 30 | Ш***4 | Шайба | |
| 30 | Ш***1 | Шайба | |
| 31 | 2***2 | Рукав | |
| 32 | Б***9 | Болт | |
| 33 | Ш***Т | Шайба | |
| 34 | П***2 | Палец | |
| 35 | Ш***9 | Шплинт | |
| 36 | 8***5 | Кран в сборе | |
| 37 | Б***9 | Болт | |
| 38 | Ш***Т | Шайба 8Т | |
| 39 | 1***1 | Кронштейн | |
| 40 | 1***2 | Прокладка | |
| 41 | 2***1 | Рукав | |
| 42 | Б***9 | Болт | |
| 43 | 2***5 | Фланец | |
| 44 | 2***2 | Прокладка | |
| 45 | 1***4 | Скоба | |
| 46 | 8***0 | Маслопровод |
