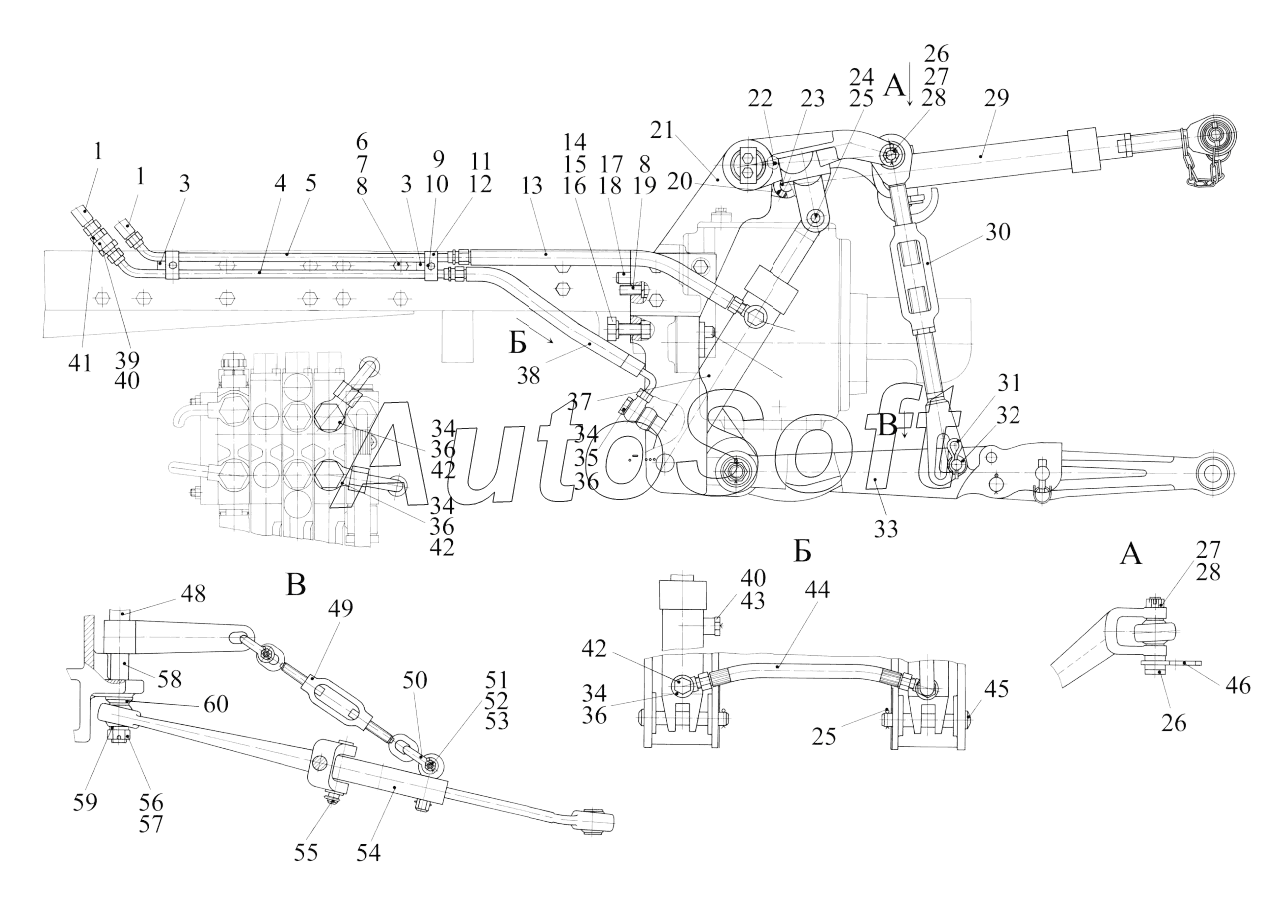

Каталог запасных частей к технике: МТЗ-1523 (2013). Переднее навесное устройство
/96.gif)
1
1
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
34
34
34
35
36
36
36
36
37
38
39
40
40
41
42
42
42
43
44
45
46
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-4606010-01 | 1***1 | Устройство навесно переднее | |
| 1 | 6***7 | Рукав | |
| 3 | 8***4 | Кронштейн | |
| 4 | 1***1 | Труба | |
| 5 | 1***0 | Труба | |
| 6 | Б***9 | Болт M16-6gx50.88.35.019 | |
| 7 | Г***9 | Гайка | |
| 8 | Ш***Т | Шайба | |
| 9 | Б***9 | Болт M8-6gx35.88.35.019 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 7***6 | Планка | |
| 12 | 7***7 | Втулка | |
| 13 | Н***0 | Рукав высокого давления | |
| 14 | 7***6 | Болт | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***Т | Шайба | |
| 17 | 5***7 | Штифт | |
| 18 | 5***9 | Кольцо | |
| 19 | Б***9 | Болт M16-6gx45.88.35.019 | |
| 20 | А***Г | Штифт | |
| 21 | 1***0 | Кронштейн | |
| 22 | 1***р | Масленка | |
| 23 | 1***4 | Ось | |
| 24 | 6***7 | Палец | |
| 25 | 5***9 | Шплинт | |
| 26 | 5***6 | Палец | |
| 27 | 7***2 | Гайка | |
| 28 | 4***9 | Шплинт | |
| 29 | 1***А | Тяга | |
| 30 | 1***0 | Раскос | |
| 31 | А***1 | Шплинт | |
| 32 | С***9 | Шайба | |
| 33 | 5***3 | Тяга | |
| 34 | 4***А | Шайба | |
| 35 | С***2 | Болт | |
| 36 | 5***9 | Угольник | |
| 37 | H***3 | Гидроцилиндр | |
| 38 | 6***5 | Рукав высокого давления | |
| 39 | К***3 | Штуцер | |
| 40 | 0***4 | Кольцо | |
| 41 | Н***2 | Клапан замедлительный | |
| 42 | 4***2 | Болт | |
| 43 | Н***0 | Сапун (8-11) | |
| 44 | П***0 | Рукав высокого давления | |
| 45 | 6***1 | Палец | |
| 46 | 1***0 | Фиксатор | |
| 48 | 5***Б | Втулка | |
| 49 | 5***5 | Стяжка | |
| 50 | А***2 | Серьга | |
| 51 | 5***6 | Болт серьги | |
| 52 | Г***9 | Гайка | |
| 53 | Ш***9 | Шплинт | |
| 54 | 5***3 | Тяга | |
| 55 | Ф***4 | Палец | |
| 56 | А***0 | Гайка | |
| 57 | Ш***9 | Шплинт 5х45.019 | |
| 58 | 7***6 | Ось | |
| 59 | 7***7 | Втулка | |
| 60 | 5***1 | Втулка |
