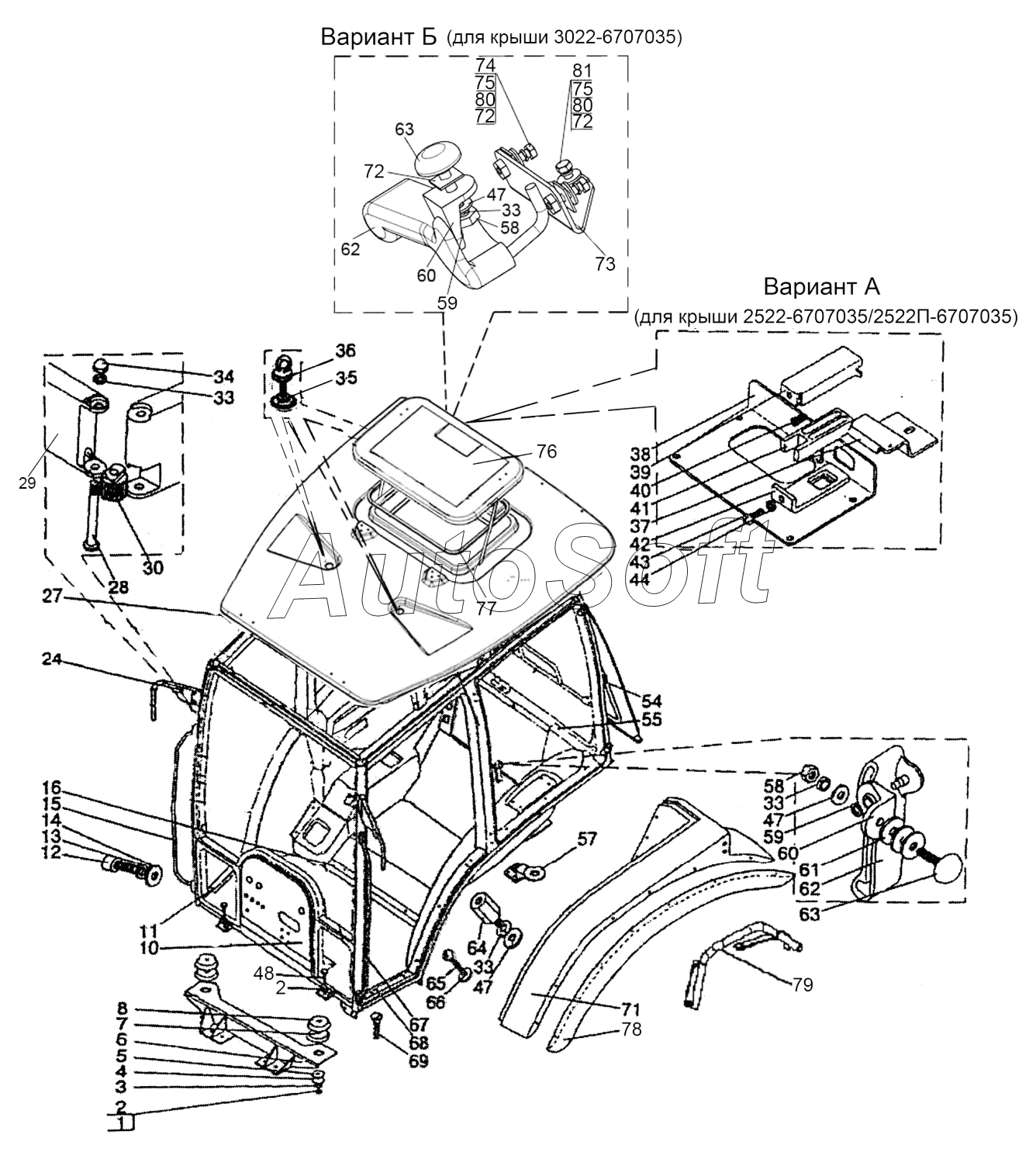

Каталог запасных частей к технике: МТЗ-1523 (2013). Кабина трактора
/107.gif)
62
71
69
68
67
66
65
64
63
63
62
62
71
61
60
60
59
59
58
58
57
57
54
48
76
81
80
80
79
79
78
78
78
78
77
47
47
47
76
76
75
75
74
73
72
72
72
71
71
10
24
16
15
14
13
12
11
10
10
27
8
7
6
5
4
3
2
2
1
36
44
43
42
41
40
39
38
37
35
34
33
33
33
33
30
29
28
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-6700010 | 2***0 | Кабина в сборе | |
| 1 | Ш***9 | Шплинт | |
| 2 | М***5 | Гайка | |
| 3 | Ш***Т | Шайба | |
| 4 | Ш***9 | Шайба С 16.01.019 | |
| 5 | 1***В | Подушка нижняя | |
| 6 | 1***0 | Кронштейн | |
| 7 | 8***0 | Виброизолятор | |
| 8 | 8***3 | Обойма | |
| 10 | 2***Б | Прокладка | |
| 10 | 2***Б | Прокладка | |
| 10 | 2***Б | Прокладка | |
| 11 | 2***1 | Прижим | |
| 12 | В***5 | Винт | |
| 13 | Ш***9 | Шайба С10.01.019 | |
| 14 | Ш***Т | Шайба | |
| 15 | 2***1 | Поручень | |
| 16 | 2***6 | Прижим | |
| 24 | 2***0 | Кронштейн | |
| 27 | 2***5 | Крыша | |
| 27 | 2***5 | Крыша | |
| 27 | 3***5 | Крыша | |
| 28 | 2***9 | Винт | |
| 29 | 2***5 | Кронштейн | |
| 30 | 2***4 | Валик | |
| 33 | Ш***Т | Шайба 8Т | |
| 34 | 2***9 | Гайка | |
| 35 | 2***1 | Шайба | |
| 36 | 2***3 | Рым-болт | |
| 37 | 8***Б | Кронштейн | |
| 38 | 8***5 | Панель | |
| 39 | 8***6 | Крышка | |
| 40 | 5***7 | Пружина | |
| 41 | 8***1 | Зацеп | |
| 42 | 8***7 | Кронштейн | |
| 43 | В***6 | Винт | |
| 44 | Ш***9 | Шайба | |
| 47 | Ш***9 | Шайба | |
| 48 | 2***9 | Болт | |
| 54 | 2***4 | Пневмоподъемник | |
| 57 | 1***7 | Кронштейн | |
| 57 | 1***1 | Кронштейн | |
| 58 | Г***9 | Гайка | |
| 59 | Ш***6 | Шайба 5.65Г.07.6 | |
| 60 | 8***2 | Кронштейн | |
| 61 | 8***Б | Прокладка | |
| 62 | 8***0 | Рукоятка | |
| 62 | 8***1 | Рукоятка | |
| 63 | 2***5 | Винт | |
| 64 | 2***2 | Втулка | |
| 65 | В***0 | Винт | |
| 66 | 2***8 | Шайба | |
| 67 | 2***5 | Поручень левый | |
| 68 | 2***1 | Прижим левый | |
| 69 | В***6 | Винт | |
| 71 | 4***1 | Крыло | |
| 71 | 4***1 | Крыло | |
| 71 | 9***0 | Крыло левое | |
| 71 | 9***1 | Крыло правое | |
| 72 | 9***6 | Прокладка | |
| 73 | 3***5 | Кронштейн | |
| 74 | Б***9 | Болт | |
| 75 | Ш***Т | Шайба | |
| 76 | 2***0 | Люк | |
| 76 | 2***0 | Люк | |
| 76 | 3***0 | Люк | |
| 77 | А***5 | Уплотнитель | |
| 78 | 2***2 | Уширитель | |
| 78 | 2***1 | Уширитель | |
| 78 | 9***0 | Уширитель левый | |
| 78 | 9***1 | Уширитель правый | |
| 79 | 2***0 | Кронштейн | |
| 79 | 2***1 | Кронштейн | |
| 80 | Ш***9 | Шайба | |
| 81 | Б***9 | Болт М6-6gх30.88.35.019 |
