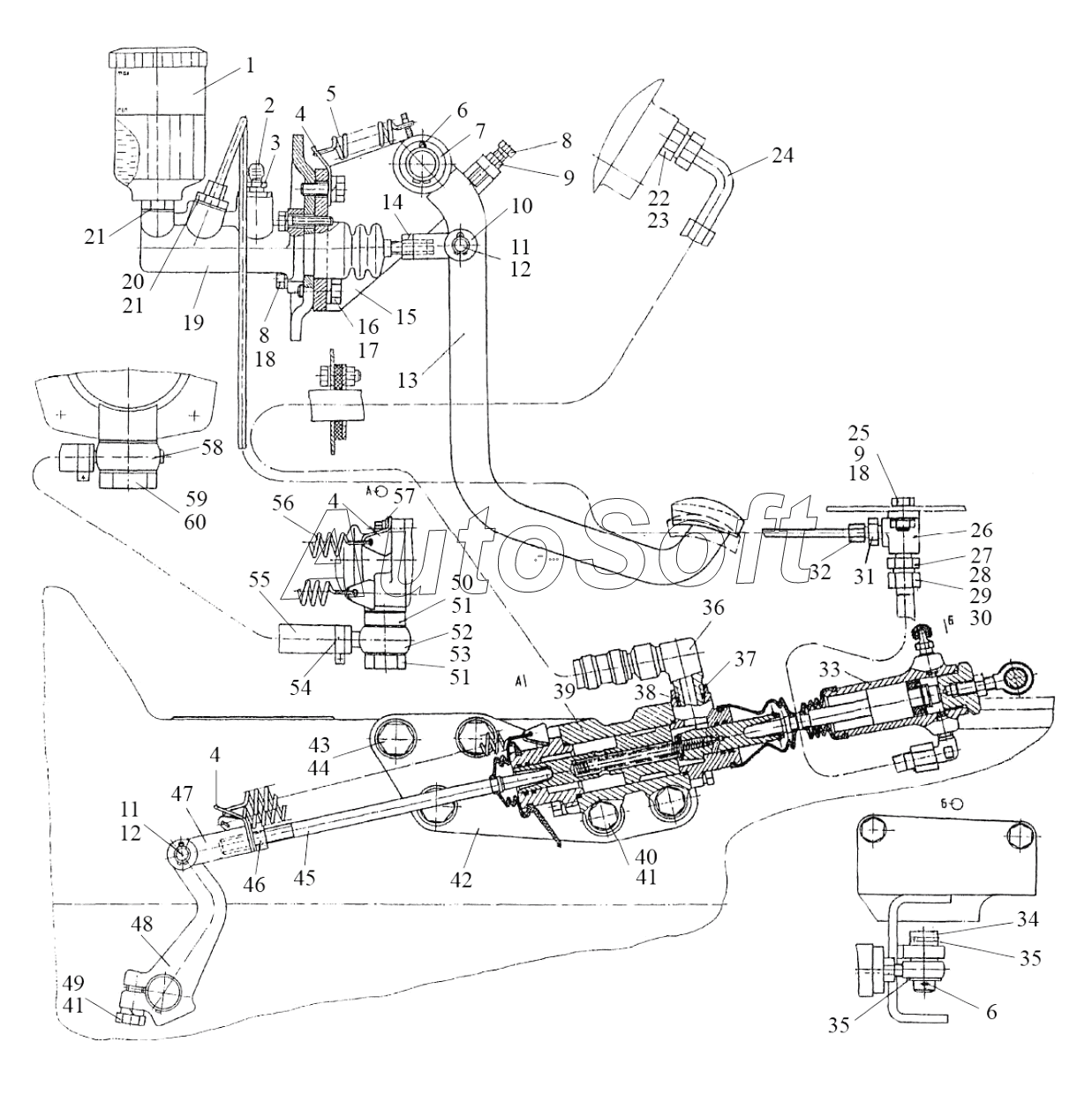

Каталог запасных частей к технике: МТЗ-1523 (2013). Управление сцеплением
/14.gif)
1
4
4
4
5
6
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1602010 | 1***0 | Управление сцеплением на переднем ходу | |
| 1 | 8***0 | Бачок | |
| 4 | 8***6 | Ушко | |
| 5 | 7***м | Пружина | |
| 6 | Ш***9 | Шплинт | |
| 7 | 5***7 | Шайба упорная | |
| 8 | Б***9 | Болт | |
| 9 | Г***9 | Гайка | |
| 10 | 8***3 | Вилка | |
| 11 | Ш***9 | Шплинт | |
| 12 | П***2 | Палец | |
| 13 | 1***0 | Педаль | |
| 14 | Г***9 | Гайка | |
| 15 | 1***0 | Кронштейн | |
| 16 | Б***9 | Болт | |
| 17 | Ш***Т | Шайба | |
| 18 | Ш***Т | Шайба 8Т | |
| 19 | 2***0 | Цилиндр главный | |
| 20 | 8***3 | Штуцер | |
| 21 | Д***А | Шайба | |
| 22 | 1***6 | Штуцер | |
| 23 | 0***2 | Кольцо | |
| 24 | 1***3 | Рукав высокого давления | |
| 25 | Б***9 | Болт | |
| 26 | 8***Б | Угольник | |
| 27 | 8***5 | Штуцер | |
| 28 | 2***0 | Рукав гибкий сцепления, тип 11 | |
| 29 | 9***1 | Ниппель | |
| 30 | Д***2 | Гайка | |
| 31 | 8***1 | Штуцер | |
| 32 | 2***5 | Трубопровод | |
| 33 | 1***0 | Цилиндр рабочий | |
| 34 | П***0 | Палец 16х40 | |
| 35 | Ш***9 | Шайба С 16.01.019 | |
| 36 | 4***А | Штуцер М20х1,5 | |
| 37 | 4***2 | Гайка | |
| 38 | 0***4 | Кольцо | |
| 39 | 8***1 | Гидроусилитель | |
| 40 | Б***9 | Болт М12-6gх90.88.35.019 | |
| 41 | Ш***Т | Шайба | |
| 42 | 1***7 | Кронштейн | |
| 43 | Б***9 | Болт | |
| 44 | Ш***Т | Шайба | |
| 45 | 1***2 | Тяга | |
| 46 | М***5 | Гайка | |
| 47 | 5***3 | Вилка | |
| 48 | 1***9 | Рычаг | |
| 49 | Б***9 | Болт | |
| 50 | 1***4 | Втулка | |
| 51 | 4***А | Шайба | |
| 52 | С***0 | Труба | |
| 53 | 4***1 | Болт | |
| 54 | Х***1 | Хомут | |
| 55 | 1***1 | Шланг | |
| 56 | 5***2 | Пружина | |
| 57 | Ш***9 | Шайба | |
| 58 | 1***0 | Маслопровод | |
| 59 | 1***1 | Клапан | |
| 60 | 4***А | Шайба |
