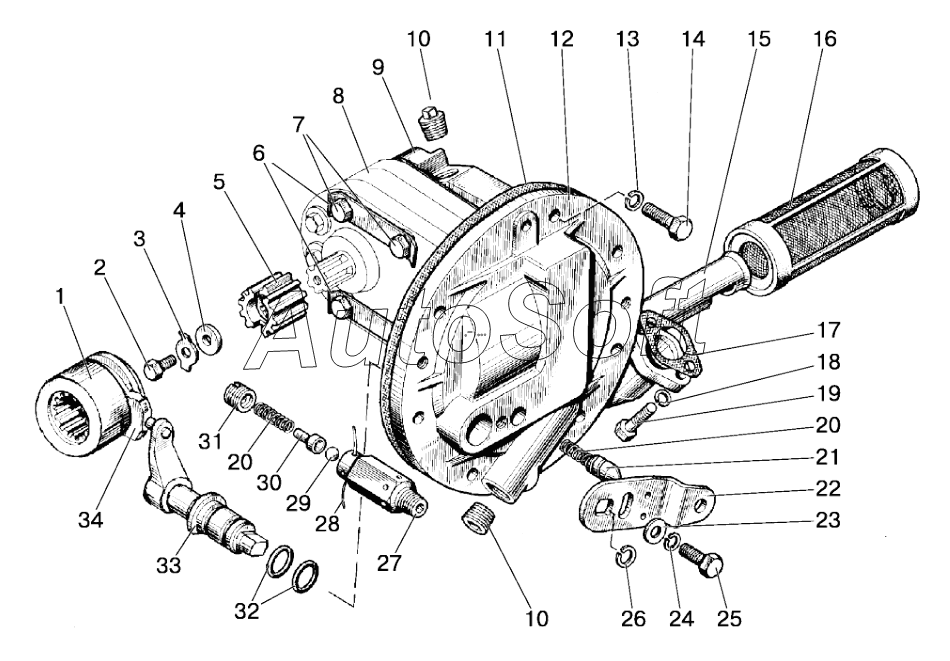

Каталог запасных частей к технике: МТЗ-1523 (2013). Привод насосов
/36.gif)
26
18
19
20
20
21
22
23
24
25
17
27
28
29
30
31
32
33
34
8
1
2
3
4
5
6
7
9
10
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1704010 | 1***0 | Привод насоса | |
| 80-1704040 | 8***0 | Клапан в сборе | |
| 1 | 8***Б | Муфта | |
| 2 | Б***9 | Болт | |
| 3 | 8***4 | Шайба | |
| 4 | 8***8 | Шайба | |
| 5 | 8***Б | Втулка | |
| 6 | 8***2 | Пластина | |
| 7 | Б***9 | Болт М12-6gх75.88.35.019 | |
| 8 | Н***5 | Насос шестеренный | |
| 9 | 8***3 | Прокладка | |
| 10 | П***m | Пробка | |
| 11 | 8***6 | Прокладка | |
| 12 | 1***5 | Корпус | |
| 13 | Ш***Т | Шайба | |
| 14 | Б***9 | Болт | |
| 15 | 8***0 | Маслопровод | |
| 16 | 8***0 | Фильтр | |
| 17 | 8***3 | Прокладка | |
| 18 | Ш***Т | Шайба 8Т | |
| 19 | Б***9 | Болт | |
| 20 | 5***А | Пружина фиксатора | |
| 21 | 8***7 | Фиксатор | |
| 22 | 8***8 | Пластина | |
| 23 | Ш***9 | Шайба С10.01.019 | |
| 24 | Ш***Л | Шайба | |
| 25 | Б***9 | Болт | |
| 26 | С***8 | Кольцо | |
| 27 | 8***1 | Корпус | |
| 28 | П***С | Проволока 1,0-О-С | |
| 29 | Ш***0 | Шарик 10,0-60 | |
| 30 | 8***9 | Направляющая | |
| 31 | 8***8 | Пробка | |
| 32 | 0***4 | Кольцо | |
| 33 | 8***Б | Валик | |
| 34 | 8***1 | Сухарь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
