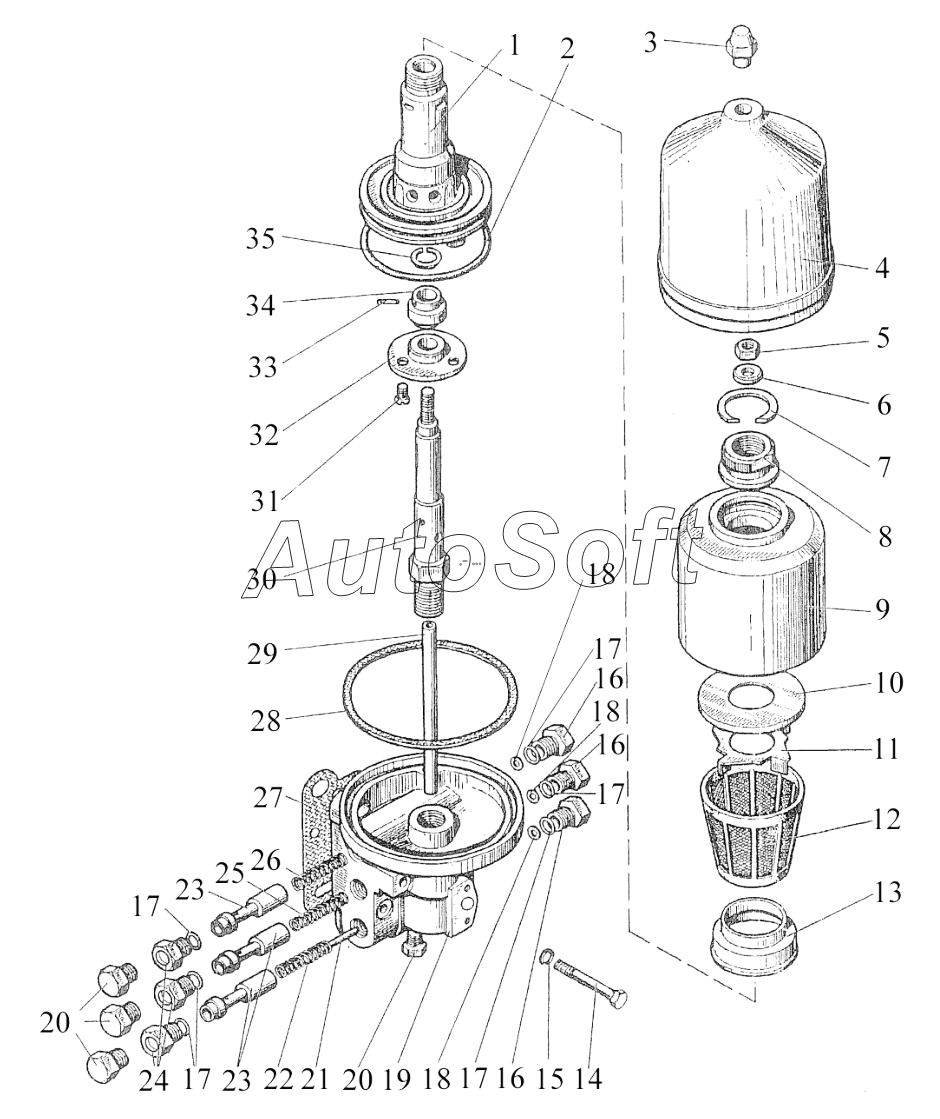

Каталог запасных частей к технике: МТЗ-1523 (2013). Фильтр-распределитель
/38.gif)
28
18
18
18
19
20
20
21
22
23
23
24
25
26
27
17
17
17
17
17
29
30
31
32
32
33
33
34
35
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1404140 | 2***0 | Сетка фильтрующая | |
| 80-1028020 | 8***0 | Ротор с осью | |
| 80-1737110 | 8***0 | Фильтр-распределитель в сборе | |
| 1 | 2***Б | Корпус ротора | |
| 2 | 1***4 | Кольцо | |
| 3 | 2***8 | Гайка колпака | |
| 4 | 2***7 | Колпак | |
| 5 | Г***9 | Гайка М12х1,25-6Н.6.019 | |
| 6 | Д***В | Шайба | |
| 7 | 2***3 | Кольцо | |
| 8 | 2***А | Гайка | |
| 9 | 2***3 | Стакан | |
| 9 | 2***А | Стакан с гайкой и кольцом в сборе | |
| 10 | 2***3 | Крышка | |
| 11 | 2***4 | Крыльчатка | |
| 12 | 2***0 | Сетка фильтрующая | |
| 13 | 2***9 | Стакан | |
| 14 | Б***9 | Болт | |
| 15 | Ш***Т | Шайба | |
| 16 | 5***5 | Пробка | |
| 17 | 1***6 | Прокладка клапана | |
| 18 | Ш***9 | Шайба | |
| 19 | 8***1 | Корпус | |
| 20 | П***9 | Пробка - КГ 1/8dm.А12.019 | |
| 21 | Ш***5 | Штифт | |
| 22 | 7***5 | Пружина | |
| 23 | 8***7 | Клапан | |
| 24 | 1***4 | Пробка | |
| 25 | 8***3 | Пружина | |
| 26 | 8***8 | Пружина | |
| 27 | 8***2 | Прокладка | |
| 28 | 5***1 | Прокладка | |
| 29 | 2***Б | Трубка | |
| 30 | 2***В | Ось ротора | |
| 30 | 8***0 | Ось ротора | |
| 31 | В***9 | Винт | |
| 32 | 2***Б | Крышка корпуса | |
| 32 | 2***8 | Штифт 5х8.11 | |
| 33 | Р***I | Ролик | |
| 33 | Р***I | Ролик | |
| 34 | 8***0 | Насадок | |
| 35 | 2***8 | Кольцо |
