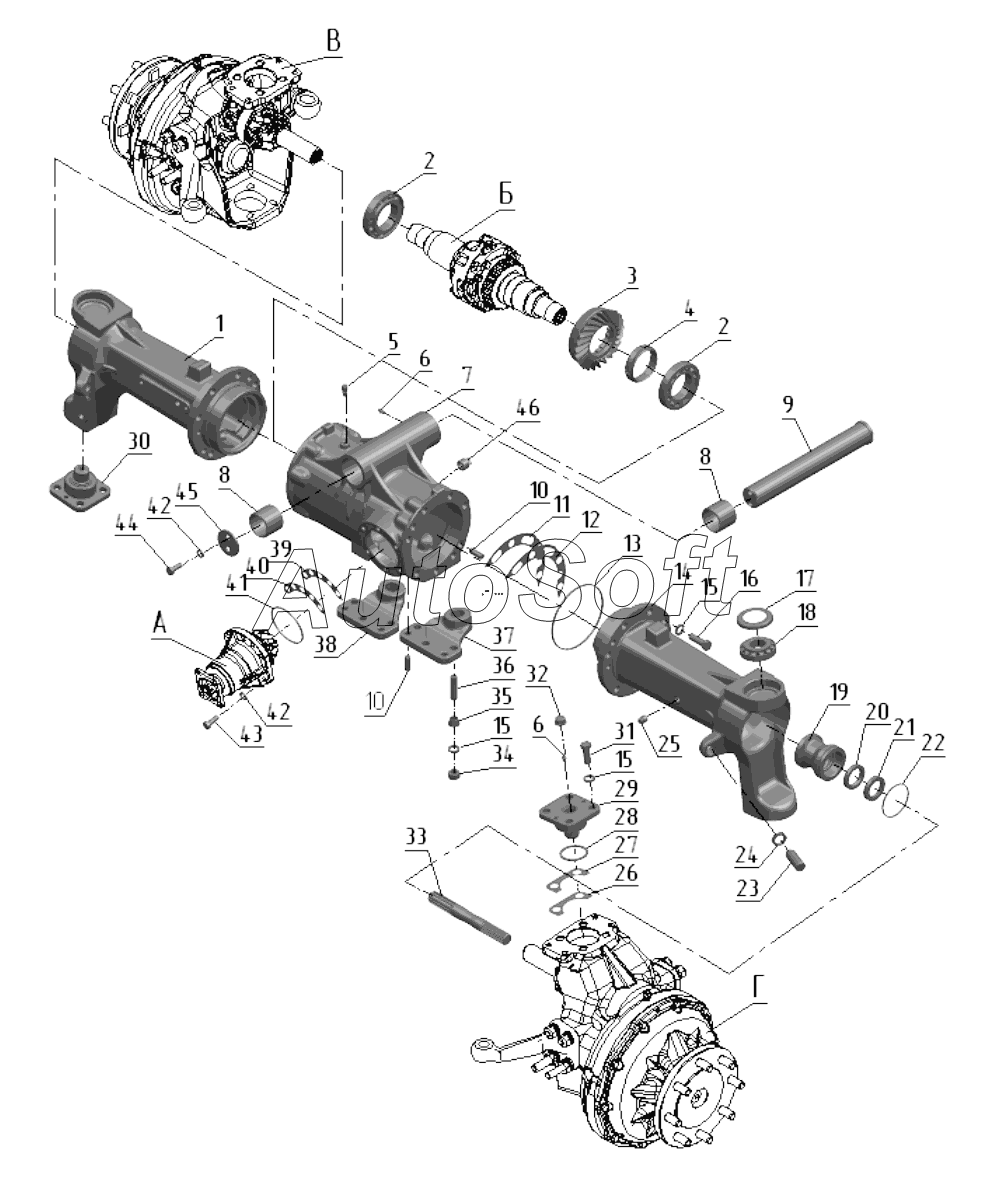

Каталог запасных частей к технике: МТЗ-1523 (2013). Передний ведущий мост
/42.gif)
А
Б
В
В
Г
Г
1
2
2
3
4
5
6
6
7
8
8
9
10
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-2300020 | 1***0 | Передний ведущий мост в сборе | |
| 1222-2300020-05 | 1***5 | Передний ведущий мост в сборе | |
| 1 | 8***1 | Рукав | |
| 10 | Д***5 | Штифт установочный | |
| 11 | 5***7 | Прокладка регулировочная В = 0,5 мм (подбираются при регулировке подшипников) | |
| 12 | 5***8 | Прокладка регулировочная В = 0,2 мм (подбираются при регулировке подшипников) | |
| 13 | 1***4 | Кольцо | |
| 14 | 8***1 | Рукав | |
| 15 | Ш***Т | Шайба | |
| 16 | Б***9 | Болт | |
| 17 | 1***9 | Стакан | |
| 18 | 1***А | Подшипник | |
| 19 | 8***0 | Обойма | |
| 2 | 2***А | Подшипник | |
| 20 | М***1 | Манжета | |
| 21 | М***1 | Манжета | |
| 22 | 0***4 | Кольцо | |
| 23 | 1***9 | Винт | |
| 24 | 8***3 | Гайка | |
| 25 | П***m | Пробка | |
| 26 | 5***1 | Прокладка регулировочная В = 0,5 мм | |
| 27 | 5***2 | Прокладка регулировочная В = 0,2 мм | |
| 28 | 0***4 | Кольцо | |
| 29 | 1***7 | Ось | |
| 3 | 5***9 | Шестерня ведомая | |
| 30 | 1***1 | Ось | |
| 31 | Б***9 | Болт | |
| 32 | 8***7 | Колпачок | |
| 33 | 8***1 | Вал | |
| 34 | Г***9 | Гайка | |
| 35 | 1***7 | Втулка | |
| 36 | 1***9 | Шпилька | |
| 37 | 1***1 | Кронштейн правый | |
| 38 | 1***2 | Кронштейн левый | |
| 39 | 1***2 | Прокладка регулировочная | |
| 4 | 5***1 | Гайка | |
| 40 | 1***1 | Прокладка регулировочная | |
| 41 | 0***4 | Кольцо | |
| 42 | Ш***Т | Шайба | |
| 43 | Б***9 | Болт | |
| 44 | 7***8 | Болт | |
| 45 | 7***1 | Шайба | |
| 46 | П***m | Пробка | |
| 5 | T***m | Сапун | |
| 6 | М***р | Масленка1.3.Ц9.хр | |
| 7 | 1***5 | Корпус | |
| 8 | 4***2 | Втулка | |
| 9 | 1***2 | Ось качания | |
| А | 5***0 | Шестерня ведущая в сборе | |
| Б | 5***1 | Дифференциал | |
| В | 8***2 | Редуктор левый конечной передачи переднего ведущего моста | |
| В | 8***6 | Редуктор левый | |
| Г | 8***3 | Редуктор правый конечной передачи переднего ведущего моста | |
| Г | 8***7 | Редуктор правый |
