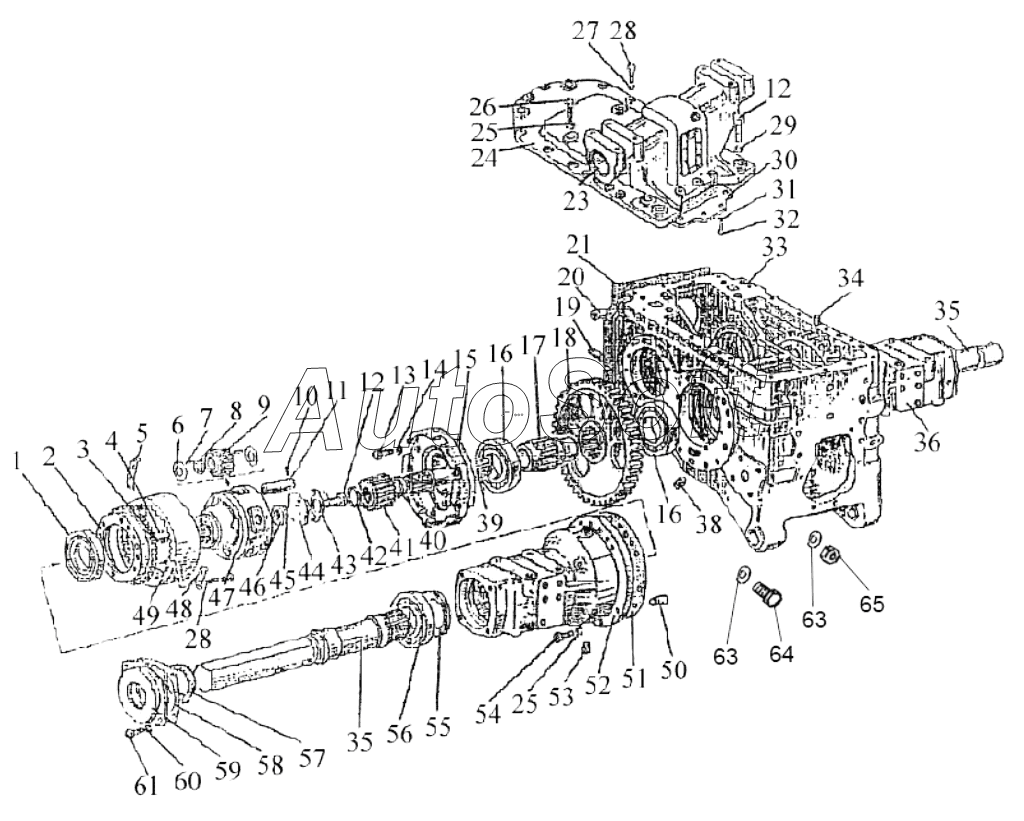

Каталог запасных частей к технике: МТЗ-1523 (2013). Корпус заднего моста
/46.gif)
39
47
46
45
44
43
42
41
40
48
38
36
35
35
34
33
32
31
30
57
65
64
63
63
61
60
59
58
29
56
55
54
53
52
51
50
49
2
10
9
8
7
6
5
4
3
11
1
19
28
28
27
26
25
25
24
23
21
20
18
17
16
16
15
14
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-2407500-02 | 1***2 | Конечная передача левая | |
| 1522-2407500-03 | 1***3 | Конечная передача правая | |
| 1523М-2401010 | 1***0 | Мост задний | |
| 1 | 7***А | Подшипник | |
| 2 | 1***Б | Ступица эпицикла | |
| 3 | 1***2 | Штифт | |
| 4 | 5***9 | Кольцо | |
| 5 | 1***А | Пластина | |
| 6 | 1***8 | Шайба сателлита | |
| 7 | Р***3 | Ролик 5х27,8 А3 | |
| 8 | 1***9 | Шайба распорная | |
| 9 | 5***А | Сателлит | |
| 10 | Ш***Г | Штифт А.8х45.65Г | |
| 11 | 1***А | Валик | |
| 12 | 7***6 | Болт | |
| 13 | Б***9 | Болт | |
| 14 | Ш***Т | Шайба | |
| 15 | 1***0 | Стакан с подшипником в сборе | |
| 15 | 1***1 | Стакан | |
| 16 | 2***А | Подшипник | |
| 17 | 1***3 | Втулка | |
| 18 | 1***2 | Шестерня ведомая | |
| 19 | 5***7 | Штифт | |
| 20 | 3***А | Втулка | |
| 21 | 1***6 | Прокладка | |
| 23 | 1***7 | Втулка | |
| 24 | 1***4 | Крышка | |
| 24 | 1***0 | Крышка | |
| 25 | Ш***Т | Шайба | |
| 26 | M***0 | Болт | |
| 27 | Ш***Т | Шайба | |
| 28 | 1***5 | Болт | |
| 29 | Ш***Т | Шайба | |
| 30 | 1***6 | Крышка | |
| 31 | Ш***Т | Шайба 8Т | |
| 32 | Б***9 | Болт | |
| 33 | 1***5 | Корпус заднего моста | |
| 34 | Д***5 | Штифт установочный | |
| 35 | 1***2 | Полуось | |
| 36 | 1***1 | Рукав полуоси правый | |
| 38 | 7***0 | Пробка | |
| 39 | 1***1 | Вал | |
| 40 | 1***2 | Втулка | |
| 41 | 1***0 | Шестерня ведущая | |
| 41 | 5***A | Шестерня ведущая | |
| 42 | 2***5 | Кольцо | |
| 43 | 1***7 | Шайба | |
| 44 | 1***7 | Шайба | |
| 45 | 1***6 | Прокладка | |
| 46 | 1***1 | Прокладка 0,2 мм | |
| 47 | 1***1 | Водило | |
| 47 | 1***Б | Водило | |
| 48 | 1***4 | Пластина | |
| 49 | 5***A | Шестерня ведомая | |
| 50 | 1***1 | Штифт | |
| 51 | 1***2 | Прокладка | |
| 52 | 1***8 | Рукав полуоси левый | |
| 53 | П***9 | Пробка - КГ 1/8dm.А12.019 | |
| 54 | Б***9 | Болт | |
| 55 | 1***1 | Кольцо | |
| 56 | 7***А | Подшипник | |
| 57 | М***1 | Манжета | |
| 58 | 1***9 | Прокладка | |
| 59 | 1***8 | Крышка | |
| 59 | 1***0 | Крышка | |
| 60 | Ш***Т | Шайба | |
| 61 | Б***9 | Болт | |
| 62 | М***1 | Манжета | |
| 63 | Ш***Т | Шайба | |
| 64 | 1***1 | Болт | |
| 65 | Г***9 | Гайка |
