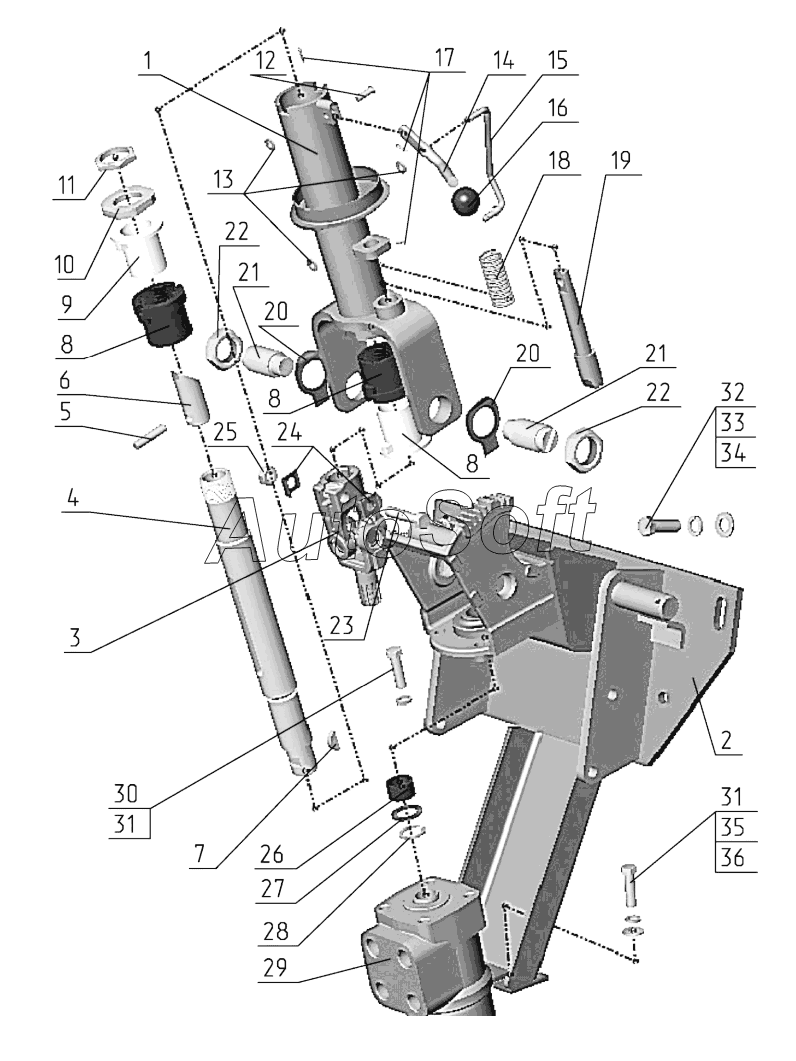

Каталог запасных частей к технике: МТЗ-1523 (2013). Колонка рулевая (реверса)
/59.gif)
27
18
19
20
20
21
21
22
22
23
24
25
26
17
28
29
30
31
31
32
33
34
35
36
8
8
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522В-3401025 | 2***5 | Колонка рулевая | |
| 1 | 1***0 | Труба | |
| 1 | 1***0 | Труба | |
| 2 | 2***0 | Кронштейн | |
| 3 | 8***0 | Кардан | |
| 4 | 7***Б | Вал со штифтом и хвостовиком в сборе | |
| 4 | 7***5 | Вал промежуточный | |
| 5 | Ш***6 | Штифт ШКЦ 8х36 | |
| 6 | 7***Б | Хвостовик вала | |
| 7 | Ш***0 | Шпонка 5х10 | |
| 8 | 7***Б | Амортизатор | |
| 9 | 7***6 | Втулка | |
| 10 | 7***8 | Гайка | |
| 11 | 7***9 | Контргайка | |
| 12 | П***8 | Палец 6х18 | |
| 13 | Ш***9 | Шайба | |
| 14 | 7***3 | Рычаг | |
| 15 | 7***4 | Тяга | |
| 16 | 7***3 | Наконечник | |
| 17 | Ш***9 | Шплинт | |
| 18 | 7***7 | Пружина 392 ГОСТ 13771-68 | |
| 19 | 7***Б | Фиксатор | |
| 20 | 7***8 | Шайба | |
| 21 | 7***9 | Винт | |
| 22 | Г***9 | Гайка М27х2-6Н.6.019 | |
| 23 | Б***9 | Болт | |
| 24 | 8***3 | Шайба | |
| 25 | Г***9 | Гайка | |
| 26 | 8***6 | Втулка | |
| 27 | 8***9 | Шайба | |
| 28 | С***0 | Кольцо | |
| 29 | O***0 | Насос-дозатор | |
| 30 | Б***9 | Болт М10-6gx35.88.35.019 | |
| 31 | Ш***Т | Шайба | |
| 32 | Б***9 | Болт | |
| 33 | Ш***Т | Шайба | |
| 34 | Ш***9 | Шайба | |
| 35 | Б***9 | Болт | |
| 36 | Ш***9 | Шайба С10.01.019 |
