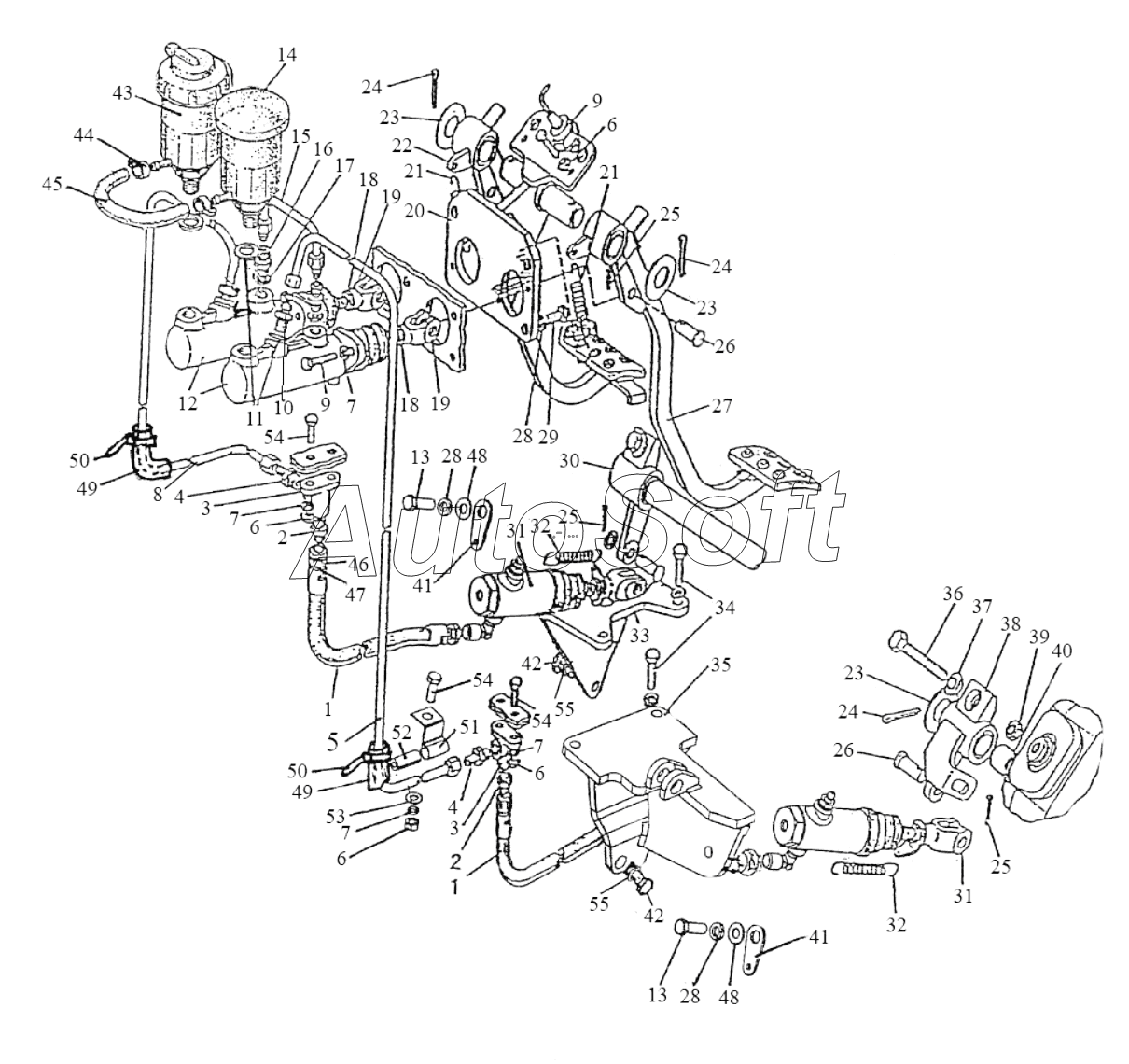

Каталог запасных частей к технике: МТЗ-1523 (2013). Управление тормозами
/65.gif)
42
42
29
30
31
31
31
32
32
33
34
35
36
37
38
39
40
41
41
28
28
28
43
44
44
45
46
47
48
48
49
49
50
50
51
52
53
54
54
54
55
55
14
1
1
1
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
9
9
10
11
12
13
13
15
16
17
18
18
19
19
20
21
21
22
23
23
23
24
24
24
25
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523М-3503700 | 1***0 | Управление тормозами | |
| 1 | 9***0 | Рукав | |
| 1 | S***5 | Рукав гибкий тормозов | |
| 2 | 8***5 | Штуцер | |
| 3 | 8***Б | Угольник | |
| 4 | 8***1 | Штуцер | |
| 5 | 1***0 | Трубопровод | |
| 6 | Г***9 | Гайка | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 1***0 | Трубопровод | |
| 9 | Б***9 | Болт | |
| 10 | 8***3 | Штуцер | |
| 11 | Д***А | Кольцо | |
| 12 | S***6 | Цилиндр «CARLISLE» | |
| 13 | Б***9 | Болт | |
| 14 | 8***0 | Бачок | |
| 15 | 8***0 | Трубопровод | |
| 16 | 8***4 | Штуцер | |
| 17 | 3***8 | Прокладка | |
| 18 | Г***9 | Гайка | |
| 19 | 8***3 | Вилка | |
| 20 | 9***0 | Кронштейн | |
| 21 | 7***. | Пружина | |
| 22 | 9***0 | Педаль правая | |
| 23 | 5***1 | Шайба | |
| 24 | Ш***9 | Шплинт | |
| 25 | Ш***9 | Шплинт | |
| 26 | П***2 | Палец | |
| 27 | 9***0 | Педаль левая | |
| 28 | Ш***Т | Шайба | |
| 29 | Б***9 | Болт | |
| 30 | 1***5 | Рычаг правый | |
| 31 | 2***0 | Цилиндр рабочий | |
| 31 | 8***Б | Цилиндр рабочий | |
| 32 | 5***Б | Пружина | |
| 33 | 1***Б | Кронштейн правый | |
| 34 | Б***9 | Болт | |
| 35 | 1***Г | Кронштейн левый | |
| 36 | 7***9 | Болт | |
| 37 | 7***8 | Шайба | |
| 38 | 1***5 | Рычаг левый | |
| 39 | Г***9 | Гайка | |
| 40 | 1***5 | Валик | |
| 41 | 9***6 | Ушко | |
| 42 | Б***9 | Болт | |
| 43 | 8***1 | Бачок | |
| 44 | 1***W | Хомут NORMA TORRO | |
| 44 | 1***1 | Хомут NORМА ТОRRО | |
| 45 | 8***8 | Шланг | |
| 46 | 9***1 | Ниппель | |
| 47 | Д***2 | Гайка | |
| 48 | Ш***9 | Шайба С10.01.019 | |
| 49 | 1***3 | Трубка | |
| 50 | 8***5 | Манжета | |
| 51 | 4***6 | Хомутик | |
| 52 | 1***7 | Трубка | |
| 53 | Ш***9 | Шайба | |
| 54 | Б***9 | Болт | |
| 55 | Ш***Т | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
