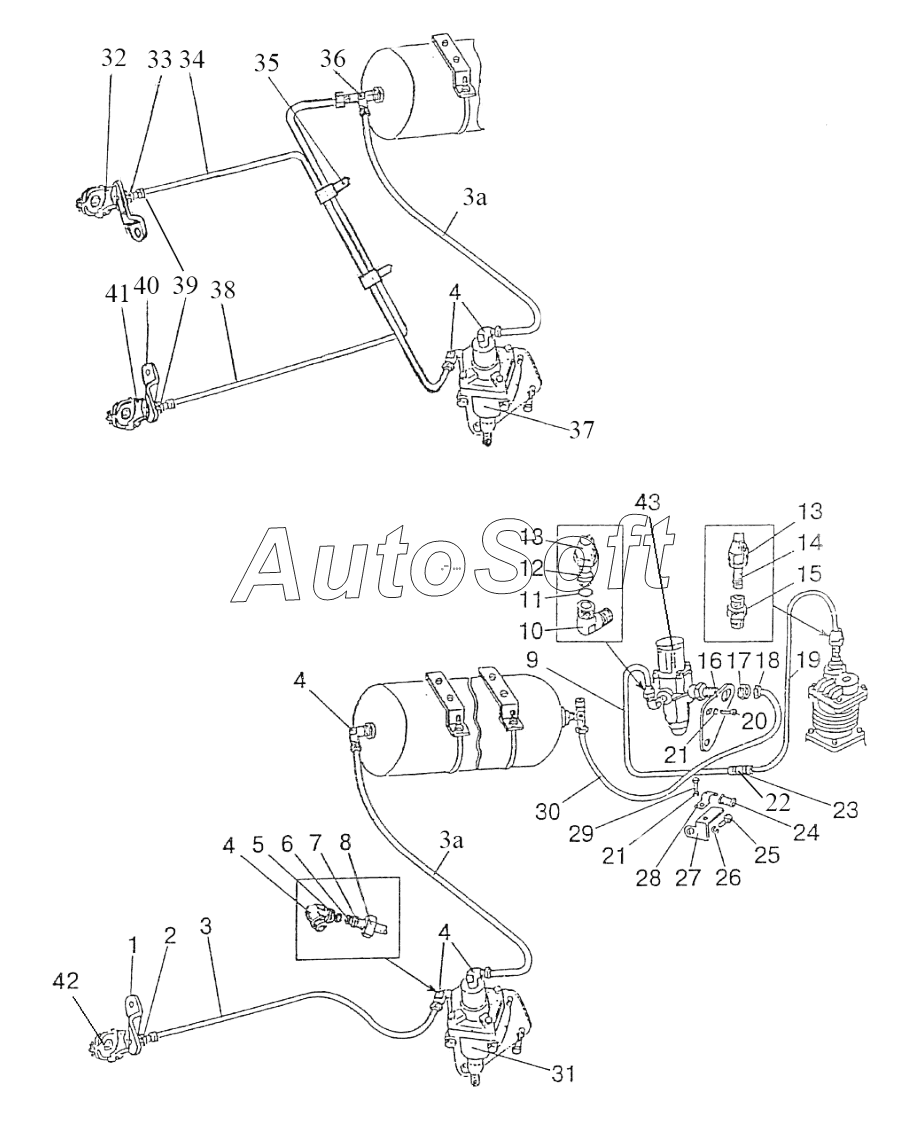

Каталог запасных частей к технике: МТЗ-1523 (2013). Трубопроводы и арматура пневмопривода тормозов прицепа
/69.gif)
1
2
3
3а
3а
3а
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1021-3506020-03 | 1***3 | Трубопровод | |
| 1522-3506010 | 1***0 | Трубопровод | |
| 1522-3506020 | 1***0 | Трубопровод | |
| 1522-3506020-01 | 1***1 | Трубопровод | |
| 1522-3506030 | 1***0 | Трубопровод | |
| 1522-3506520 | 1***0 | Трубопровод | |
| 1522М-3506040 | 1***0 | Трубопровод | |
| 1522М-3506050 | 1***0 | Трубопровод | |
| 1 | 1***1 | Кронштейн | |
| 10 | 7***3 | Угольник | |
| 11 | 0***4 | Кольцо | |
| 12 | 7***8 | Муфта | |
| 13 | 7***3 | Гайка накидная | |
| 14 | 8***4 | Муфта | |
| 15 | 7***2 | Штуцер | |
| 16 | 1***2 | Кронштейн | |
| 17 | 8***6 | Контргайка | |
| 18 | 1***6 | Гайка накидная | |
| 19 | 1***1 | Трубопровод | |
| 2 | 1***2 | Штуцер | |
| 20 | Б***9 | Болт | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | 7***3 | Шланг | |
| 23 | 5***2 | Хомут с червячной резьбой 16-27 | |
| 24 | 7***7 | Втулка | |
| 25 | Б***9 | Болт | |
| 26 | Ш***Т | Шайба | |
| 27 | 1***4 | Кронштейн | |
| 28 | 7***1 | Держатель | |
| 29 | Б***9 | Болт | |
| 3 | 1***1 | Трубка | |
| 30 | 1***1 | Трубка | |
| 31 | 8***0 | Кран тормозной | |
| 31 | А***0 | Кран тормозной | |
| 32 | 6***1 | Головка соединительная | |
| 33 | 1***2 | Кронштейн | |
| 34 | 1***3 | Трубка | |
| 35 | 8***5 | Манжета | |
| 36 | 1***1 | Тройник | |
| 37 | 8***2 | Кран тормозной | |
| 37 | А***2 | Кран тормозной | |
| 38 | 1***1 | Трубка | |
| 39 | 1***3 | Штуцер | |
| 3а | 1***1 | Трубка | |
| 3а | 1***1 | Трубка | |
| 4 | 1***3 | Угольник | |
| 40 | 1***1 | Кронштейн | |
| 41 | 6***0 | Головка соединительная | |
| 42 | 8***0 | Головка соединительная | |
| 42 | А***0 | Головка соединительная в сборе | |
| 43 | 8***0 | Регулятор давления | |
| 43 | А***Б | Регулятор давления | |
| 5 | 0***4 | Кольцо | |
| 6 | 1***2 | Нипель | |
| 7 | 1***4 | Муфта | |
| 8 | 1***3 | Гайка | |
| 9 | 1***1 | Трубка |
