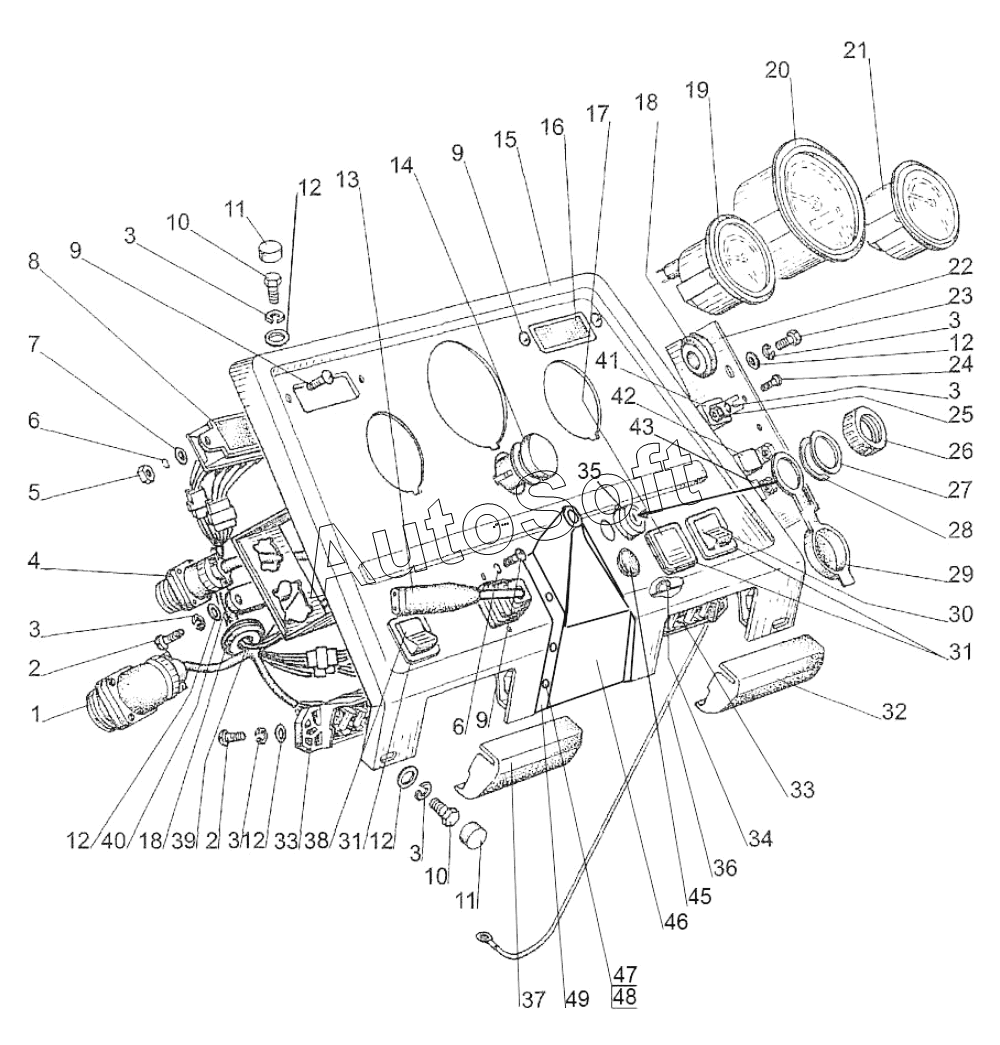

Каталог запасных частей к технике: МТЗ Беларус-422.1 (2018). Щиток приборов (для тракторов, выпущенных до 01.2011г.)
37
25
26
27
28
29
30
31
31
32
33
33
34
35
36
24
38
39
40
41
42
43
45
46
47
48
49
13
1
2
2
3
3
3
3
3
3
4
5
6
6
7
8
9
9
9
10
10
11
11
12
12
12
12
12
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320-3805010 | 3***0 | Щиток приборов | |
| 1 | 3***0 | Жгут | |
| 2 | В***9 | Винт | |
| 3 | 6***Т | Шайба | |
| 4 | 3***Б | Жгут | |
| 5 | М***9 | Гайка | |
| 6 | Ш***4 | Шайба | |
| 7 | С***9 | Шайба | |
| 8 | 3***5 | Блок контрольных ламп | |
| 9 | В***9 | Винт | |
| 10 | М***9 | Болт ГОСТ 7798-70 | |
| 11 | А***7 | Колпачок | |
| 12 | С***9 | Шайба | |
| 13 | П***2 | Переключатель комбинированный | |
| 14 | 3***0 | Выключатель аварийной сигнализации | |
| 15 | 6***1 | Панель приборная | |
| 16 | 3***0 | Блок контрольных ламп | |
| 17 | 3***5 | Переключатель вентилятора | |
| 18 | 7***2 | Втулка | |
| 19 | Э***1 | Указатель напряжения | |
| 19 | Э***1 | Указатель давления | |
| 20 | 3***5 | Индикатор комбинированный | |
| 21 | Э***2 | Указатель уровня топлива | |
| 22 | 6***Б | Планка | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | В***9 | Винт | |
| 25 | М***9 | Гайка | |
| 26 | 8***4 | Гайка | |
| 27 | 2***9 | Шайба | |
| 28 | 8***1 | Табличка | |
| 29 | 2***2 | Чехол | |
| 30 | 3***0 | Выключатель фар рабочих | |
| 31 | 8***1 | Гнездо выключателя | |
| 32 | 6***1 | Крышка | |
| 33 | П***0 | Блок предохранителей | |
| 34 | 8***6 | Провод | |
| 35 | 3***5 | Выключатель стартера и приборов | |
| 36 | 5***2 | Провод | |
| 37 | 6***5 | Крышка | |
| 38 | 3***0 | Переключатель света | |
| 39 | 3***0 | Жгут | |
| 40 | 3***5 | Панель соединительная двухконтактная | |
| 41 | 3***0 | Прерыватель указателей поворота | |
| 42 | 3***0 | Реле на размыкание | |
| 43 | 3***5 | Реле стартера | |
| 45 | В***1 | Выключатель | |
| 46 | 3***5 | Чехол | |
| 47 | 7***6 | Бонка | |
| 48 | 7***7 | Клин | |
| 49 | 3***8 | Накладка |
