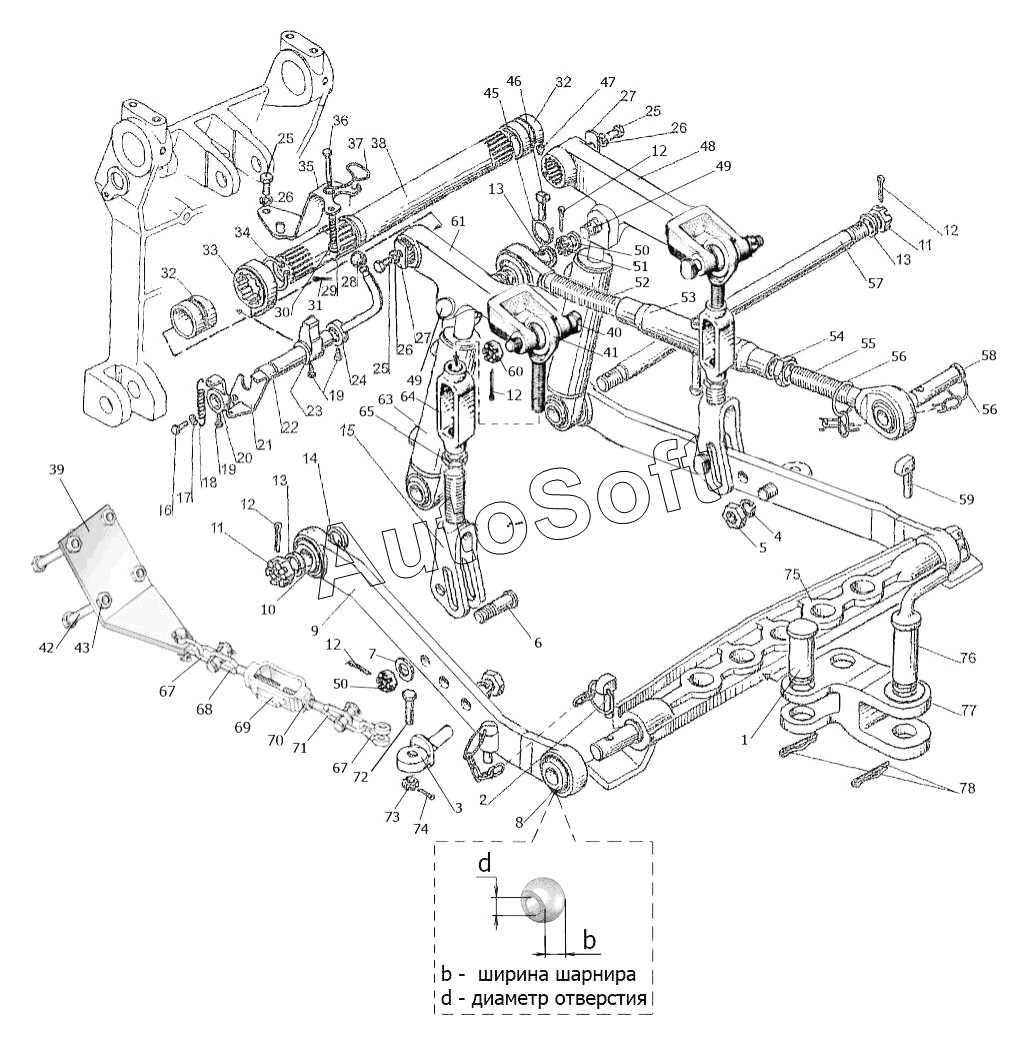

Каталог запасных частей к технике: МТЗ Беларус-422.1 (2018). Механизм задней навески
47
56
56
55
55
54
54
53
52
51
50
50
49
49
48
57
46
45
43
42
41
40
39
39
38
68
78
77
76
75
75
74
73
72
71
70
69
37
67
67
65
64
63
61
60
59
58
58
57
3
13
13
13
12
12
12
12
12
11
11
10
9
8
8
7
6
5
4
14
2
1
25
25
25
36
35
34
33
32
32
31
30
29
28
27
27
26
26
26
24
23
22
21
20
19
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320-4605020-Б-01 | 3***1 | Раскос | |
| 320-4605040-02 | 3***2 | Тяга | |
| 320-4605040-03 | 3***3 | Тяга | |
| 320-4605040-04 | 3***4 | Тяга | |
| 320-4605090-Б1 | 3***1 | Тяга | |
| 320-4605090-Б1-01 | 3***1 | Тяга | |
| 320-4605090-Б1-02 | 3***2 | Тяга шарнир | |
| 422-4605010/-01/-02 | 4***2 | Устройство навесное | |
| А61.04.000 | А***0 | Стяжка | |
| 1 | 3***2 | Палец | |
| 2 | A***4 | Чека | |
| 3 | 2***2 | Проушина | |
| 4 | 1***Т | Шайба | |
| 5 | М***9 | Гайка | |
| 6 | 3***Б | Болт | |
| 7 | С***9 | Шайба | |
| 8 | 7***1 | Шарнир | |
| 8 | А***1 | Шарнир | |
| 9 | 3***1 | Тяга | |
| 10 | 7***1 | Шарнир | |
| 11 | М***9 | Гайка | |
| 12 | 4***9 | Шплинт | |
| 13 | 0***6 | Втулка | |
| 14 | 3***6 | Втулка | |
| 15 | 3***Б | Вилка | |
| 16 | М***9 | Болт | |
| 17 | 8***Т | Шайба | |
| 18 | Ш***6 | Пружина | |
| 19 | М***9 | Болт ГОСТ 7798-70 | |
| 20 | 3***0 | Кронштейн | |
| 21 | 3***7 | Кронштейн | |
| 22 | 3***6 | Ось | |
| 23 | 3***7 | Рычаг | |
| 24 | 5***0 | Рукоятка | |
| 25 | М***9 | Болт | |
| 26 | 1***Т | Шайба | |
| 27 | 0***9 | Шайба | |
| 28 | 3***9 | Шарик | |
| 29 | 3***2 | Пружина | |
| 30 | С***9 | Шайба | |
| 31 | 3***9 | Шплинт | |
| 32 | 0***8 | Втулка | |
| 33 | 2***3 | Упор | |
| 34 | С***2 | Кольцо | |
| 35 | 4***0 | Кронштейн | |
| 36 | 3***3 | Палец | |
| 37 | 3***1 | Защелка | |
| 38 | 3***Б | Вал | |
| 39 | 4***0 | Кронштейн | |
| 39 | 4***1 | Кронштейн | |
| 40 | 3***Б | Болт | |
| 41 | 3***1 | Винт | |
| 42 | 2***4 | Шпилька | |
| 43 | М***9 | Гайка | |
| 44 | 1***Т | Шайба | |
| 45 | A***4 | Кольцо | |
| 46 | A***5 | Чека | |
| 47 | 1***р | Масленка | |
| 48 | 3***Б | Рычаг | |
| 49 | 3***2 | Палец | |
| 50 | 0***7 | Втулка | |
| 51 | М***9 | Гайка | |
| 52 | 3***1 | Винт | |
| 53 | 3***1 | Труба | |
| 54 | 3***4 | Контргайка | |
| 54 | 3***1 | Винт | |
| 55 | 3***2 | Винт с отверстием в шарнире d.22,5мм | |
| 55 | 3***3 | Винт с отверстием в шарнире d.25,7мм | |
| 56 | A***2 | Кольцо | |
| 57 | 2***1 | Палец d.19 | |
| 57 | 3***4 | Ось | |
| 58 | А***1 | Палец диаметр 25 мм | |
| 58 | А***2 | Палец | |
| 59 | A***0 | Чека с цепочкой | |
| 60 | 7***2 | Гайка | |
| 61 | 3***1 | Рычаг | |
| 63 | 6***0 | Гидроцилиндр | |
| 64 | 3***Б | Стяжка | |
| 65 | 3***4 | Контргайка | |
| 67 | 2***3 | Серьга | |
| 68 | А***2 | Винт | |
| 69 | А***1 | Стяжка | |
| 70 | М***9 | Гайка | |
| 71 | А***1 | Винт | |
| 72 | 2***9 | Болт | |
| 73 | М***9 | Гайка | |
| 74 | 2***9 | Шплинт | |
| 75 | 3***5 | Поперечина | |
| 75 | 3***1 | Поперечина | |
| 76 | 3***3 | Шкворень | |
| 77 | 3***1 | Вилка | |
| 78 | A***1 | Шплинт |
