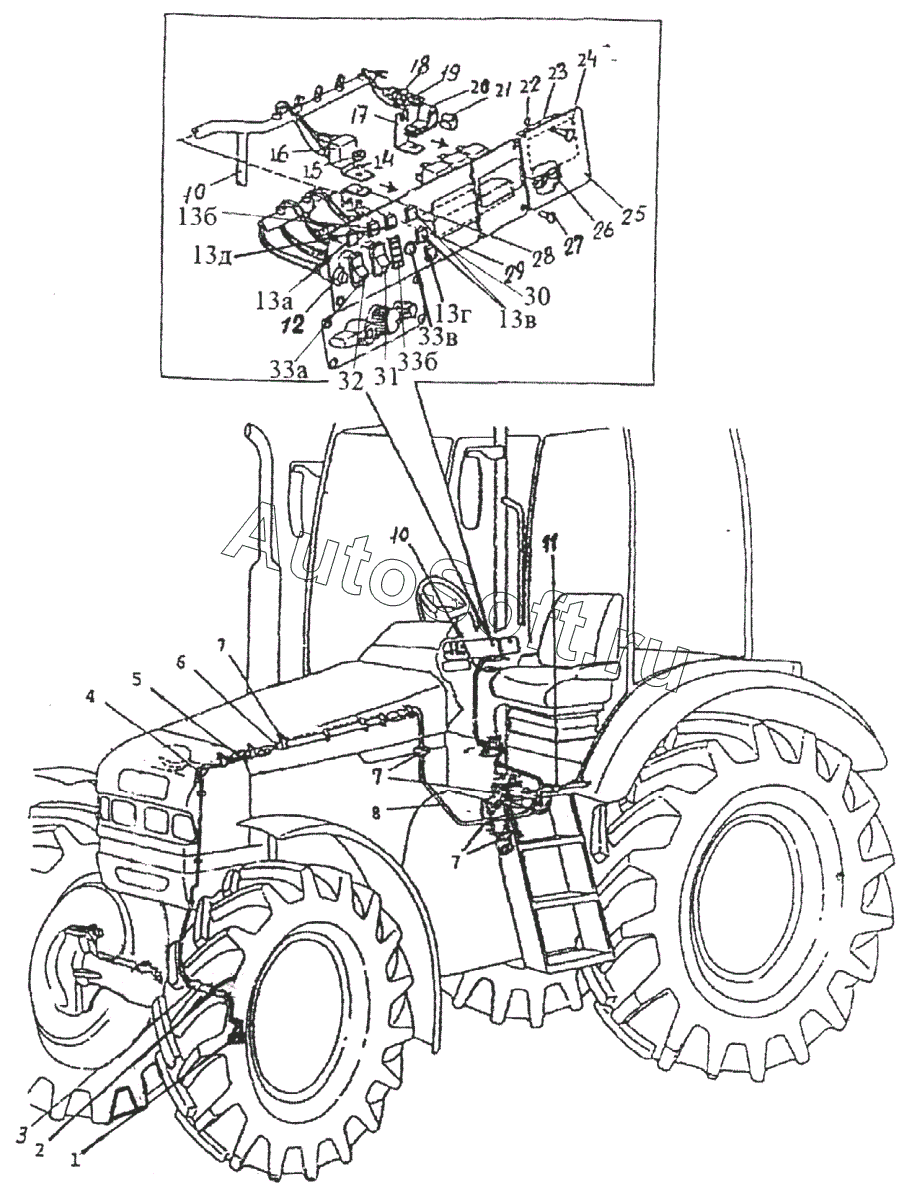

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ (2014). Управление БД, ПВМ и редуктором (2022-8700450-Д-02)
1
1
2
3
3
3
4
5
6
7
7
7
7
7
7
7
7
8
10
10
11
12
13а
13б
13в
13г
13д
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33а
33б
33в
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Выключатель с шариком разомкнутый | |
| 1 | 5***8 | Прокладка | |
| 10 | 2***Ж | Жгут | |
| 11 | 8***6 | Кронштейн | |
| 12 | В***С | Выключатель | |
| 13а | 3***5 | Лампа контрольная ПВМ | |
| 13б | 3***0 | Лампа контрольная БД | |
| 13в | 3***5 | Лампа контрольная оранжевая | |
| 13г | 3***0 | Лампа контрольная красная | |
| 13д | 3***5 | Лампа контрольная 12.3803-41 | |
| 14 | 6***Т | Шайба | |
| 15 | М***9 | Гайка | |
| 16 | 3***0 | Реле на размыкание | |
| 16 | 3***0 | Реле на замыкание | |
| 17 | 1***А | Кронштейн | |
| 18 | 1***2 | Втулка | |
| 19 | 5***Т | Шайба | |
| 2 | 1***1 | Труба | |
| 20 | 1***9 | Хомут | |
| 21 | П***1 | Уплотнитель | |
| 22 | 0***4 | Кольцо | |
| 23 | Б***1 | Блок предохранителей | |
| 24 | 8***5 | Винт | |
| 25 | 8***1 | Щиток | |
| 26 | 8***6 | Провод | |
| 27 | В***9 | Винт | |
| 28 | 1***1 | Кронштейн | |
| 29 | В***9 | Винт | |
| 3 | 1***2 | Хомут | |
| 3 | 8***Т | Шайба | |
| 3 | М***9 | Болт | |
| 30 | 2***5 | Панель | |
| 31 | 3***5 | Переключатель БД | |
| 32 | 3***0 | Переключатель ПВМ | |
| 33а | 8***1 | Гнездо выключателя | |
| 33б | 8***7 | Заглушка | |
| 33в | 3***6 | Выключатель | |
| 4 | 1***В | Жгут | |
| 5 | 3***9 | Колодка штыревая | |
| 6 | 1***Б | Жгут | |
| 7 | 8***5 | Манжета | |
| 7 | 8***1 | Манжета | |
| 8 | 2***Ж | Жгут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
