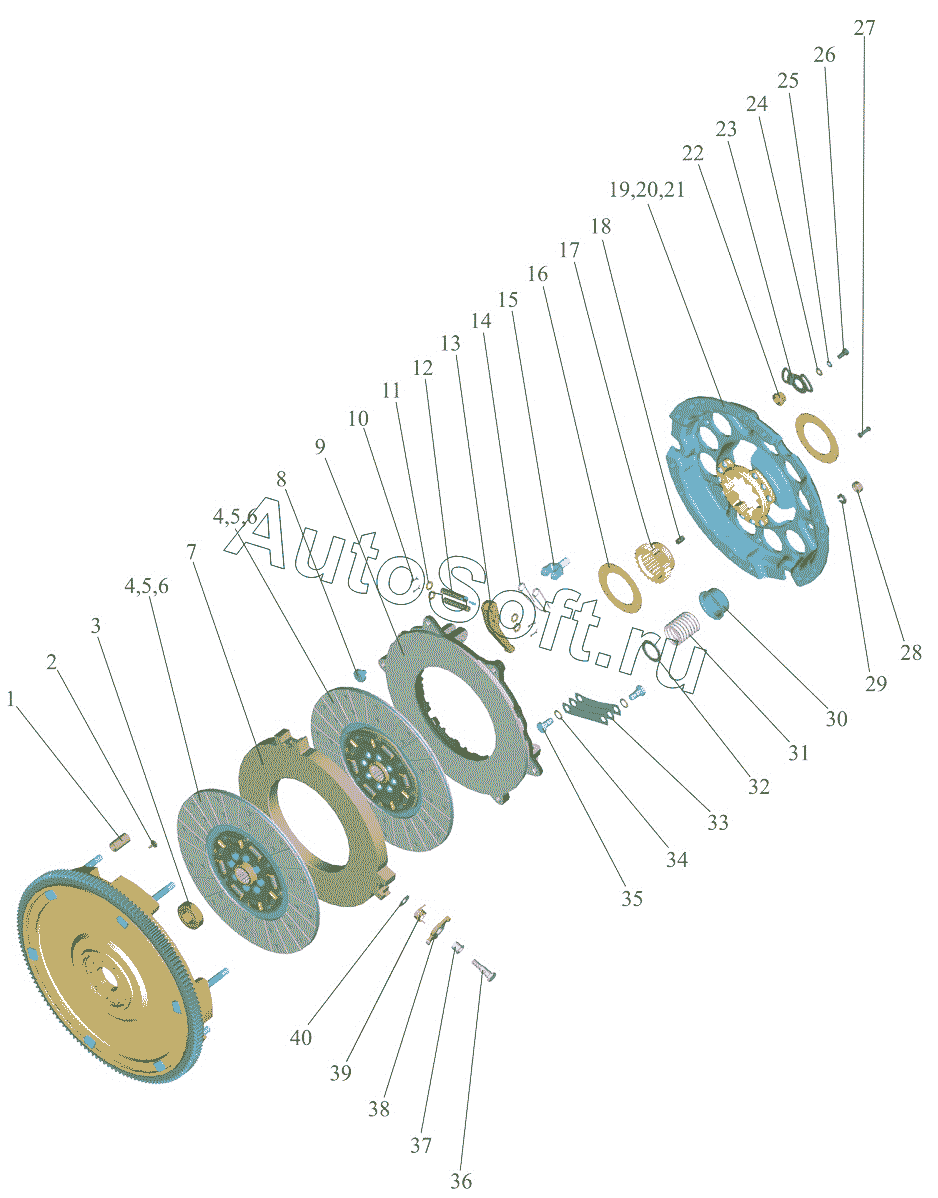

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ (2014). Установка сцепления 260.1-1005009
260.1-1005009
1520-1601085
85-1601090-B
1522-1601120
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1520-1601085 | 1***5 | Диск средний в сборе | |
| 1522-1601120 | 1***0 | Диск опорный | |
| 260.1-1005009 | 2***9 | Установка сцепления | |
| 85-1601090-B | 8***B | Диск сцепления | |
| 1 | 7***4 | Втулка | |
| 2 | 1***6 | Сухарь | |
| 3 | 1***7 | Подшипник | |
| 4 | 8***1 | Диск ведомый (с безасбестовыми накладками) | |
| 5 | 7***1 | Накладка фрикционная | |
| 6 | З***2 | Заклепка | |
| 7 | 1***2 | Диск средний | |
| 8 | 1***3 | Упор | |
| 9 | 8***Б | Диск нажимной | |
| 10 | Ш***9 | Шплинт | |
| 11 | 8***8 | Шайба | |
| 12 | 8***6 | Палец | |
| 13 | 8***4 | Рычаг отжимной | |
| 14 | 8***3 | Пружина | |
| 15 | 8***7 | Вилка | |
| 16 | 1***2 | Шайба | |
| 17 | 7***3 | Втулка | |
| 18 | 7***1 | Демпфер | |
| 19 | З***1 | Заклепка | |
| 20 | 1***1 | Ступица | |
| 21 | 1***5 | Диск опорный | |
| 22 | 8***A | Гайка регулировочная | |
| 23 | 8***6 | Шайба стопорная | |
| 24 | Ш***9 | Шайба | |
| 25 | Ш***Т | Шайба | |
| 26 | Б***9 | Болт | |
| 27 | З***1 | Заклепка | |
| 28 | Г***9 | Гайка | |
| 29 | Ш***Т | Шайба | |
| 30 | 8***Б | Стакан | |
| 31 | 8***5 | Пружина | |
| 32 | 8***Б | Шайба изолирующая | |
| 33 | 8***4 | Пластина | |
| 34 | 8***1 | Шайба | |
| 35 | 8***6 | Болт | |
| 36 | 1***6 | Ось отжимного рычага | |
| 37 | 1***8 | Втулка | |
| 38 | 1***Б | Рычаг отжимной | |
| 39 | 1***Б | Пружина | |
| 40 | 1***9 | Шайба стопорная |
