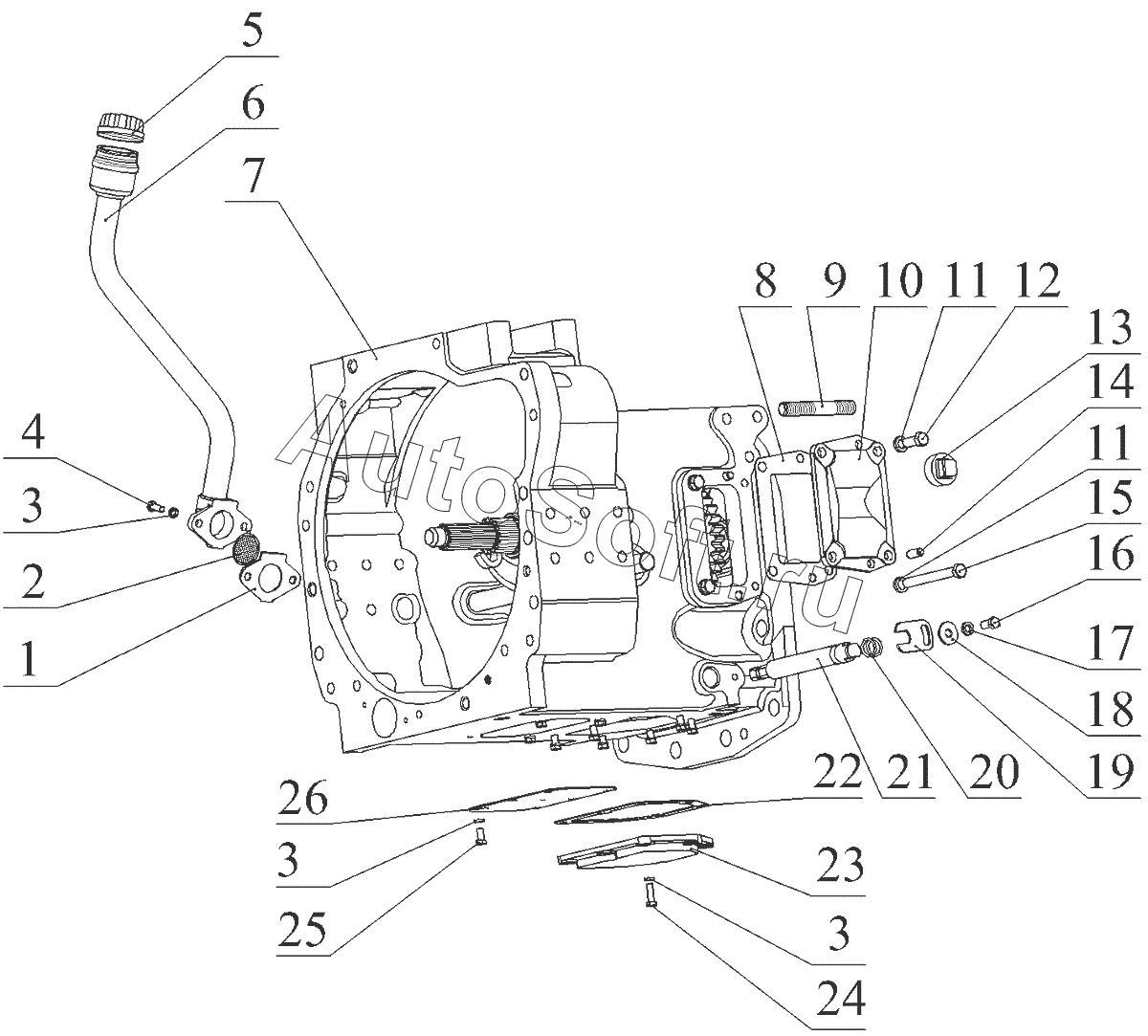

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ (2014). Корпус сцепления
3
3
3
14
13
12
11
11
10
9
8
7
6
5
4
15
2
1
26
25
24
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1225-1601160 | 1***0 | Вал | |
| 1522-1601050 | 1***0 | Вал | |
| 1522-1601055 | 1***5 | Шестерня | |
| 1522-1601300-А | 1***А | Горловина заливная | |
| 2022-1601060 | 2***0 | Втулка | |
| 2025-1601180 | 2***0 | Шестерня | |
| 2125-1600010-01 | 2***1 | Корпус сцепления | |
| 80-1601030-01 | 8***1 | Кронштейн отводки | |
| 80-1601070 | 8***0 | Шестерня с кольцом и подшипником в сборе | |
| 1 | 2***A | Прокладка | |
| 2 | 2***5 | Сетка | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | Б***9 | Болт | |
| 5 | 1***А | Горловина заливная | |
| 6 | 0***0 | Пробка | |
| 7 | 1***1 | Корпус | |
| 8 | 8***3 | Прокладка | |
| 9 | 2***5 | Шпилька | |
| 10 | 8***2 | Крышка | |
| 11 | Ш***Т | Шайба | |
| 12 | Б***9 | Болт | |
| 13 | П***" | Пробка | |
| 14 | Ш***5 | Штифт | |
| 15 | Б***9 | Болт | |
| 16 | Б***9 | Болт | |
| 17 | Ш***Т | Шайба | |
| 18 | Ш***9 | Шайба С10.01.019 | |
| 19 | 8***9 | Пластина | |
| 20 | 0***6 | Кольцо | |
| 21 | 8***1 | Валик | |
| 22 | 8***4 | Прокладка | |
| 23 | 8***3 | Крышка | |
| 24 | Б***9 | Болт | |
| 25 | Б***9 | Болт | |
| 26 | 5***1 | Крышка сцепления | |
| 27 | 5***8 | Шпонка | |
| 28 | Б***9 | Болт | |
| 29 | 8***3 | Вилка | |
| 30 | 5***2 | Заглушка | |
| 31 | Г***9 | Гайка М10-6Н.6.019 | |
| 32 | Ш***9 | Шпилька | |
| 33 | 8***2 | Кронштейн | |
| 34 | 8***3 | Прокладка | |
| 35 | 2***5 | Манжета 2.1-50х70-4 | |
| 36 | 8***9 | Шайба | |
| 37 | 6***1 | Подшипник | |
| 38 | 1***6 | Вал | |
| 39 | К***5 | Кольцо | |
| 40 | 1***3 | Вал | |
| 41 | М***1 | Манжета | |
| 42 | 2***1 | Втулка | |
| 43 | К***5 | Кольцо | |
| 44 | 1***7 | Шестерня | |
| 45 | 7***1 | Подшипник | |
| 46 | К***5 | Кольцо | |
| 47 | 8***8 | Планка | |
| 48 | Б***9 | Болт | |
| 49 | 8***5 | Вал | |
| 50 | 8***4 | Кольцо | |
| 51 | 3***6 | Корпус пылеотражателя | |
| 52 | С***1 | Шпонка | |
| 53 | 2***1 | Подшипник | |
| 54 | 2***0 | Кольцо | |
| 55 | 2***1 | Шайба | |
| 56 | 2***8 | Шестерня | |
| 57 | В***6 | Подшипник | |
| 58 | 1***1 | Вал | |
| 59 | 5***6 | Болт вилки | |
| 60 | 1***С | Проволока | |
| 61 | 8***0 | Вилка со штифтом в сборе | |
| 62 | 1***3 | Муфта | |
| 63 | 2***6 | Шестерня | |
| 64 | 2***2 | Шайба | |
| 65 | 2***5 | Кольцо | |
| 66 | 1***М | Подшипник | |
| 67 | 8***1 | Прикладка | |
| 68 | 1***1 | Стакан | |
| 69 | 8***2 | Прокладка | |
| 70 | 1***9 | Крышка | |
| 71 | Ш***9 | Шпилька | |
| 72 | 7***2 | Гайка | |
| 73 | Ш***9 | Шплинт | |
| 74 | 2***1 | Ось | |
| 75 | К***У | Подшипник | |
| 76 | К***7 | Кольцо | |
| 77 | 2***А | Подшипник | |
| 78 | 8***6 | Шайба упорная | |
| 79 | 2***2 | Вал-шестерня | |
| 80 | 8***Б | Шестерня | |
| 81 | 2***7 | Шарикоподшипник | |
| 82 | К***5 | Кольцо | |
| 83 | 8***Б | Шестерня | |
| 84 | 3***А | Подшипник |
