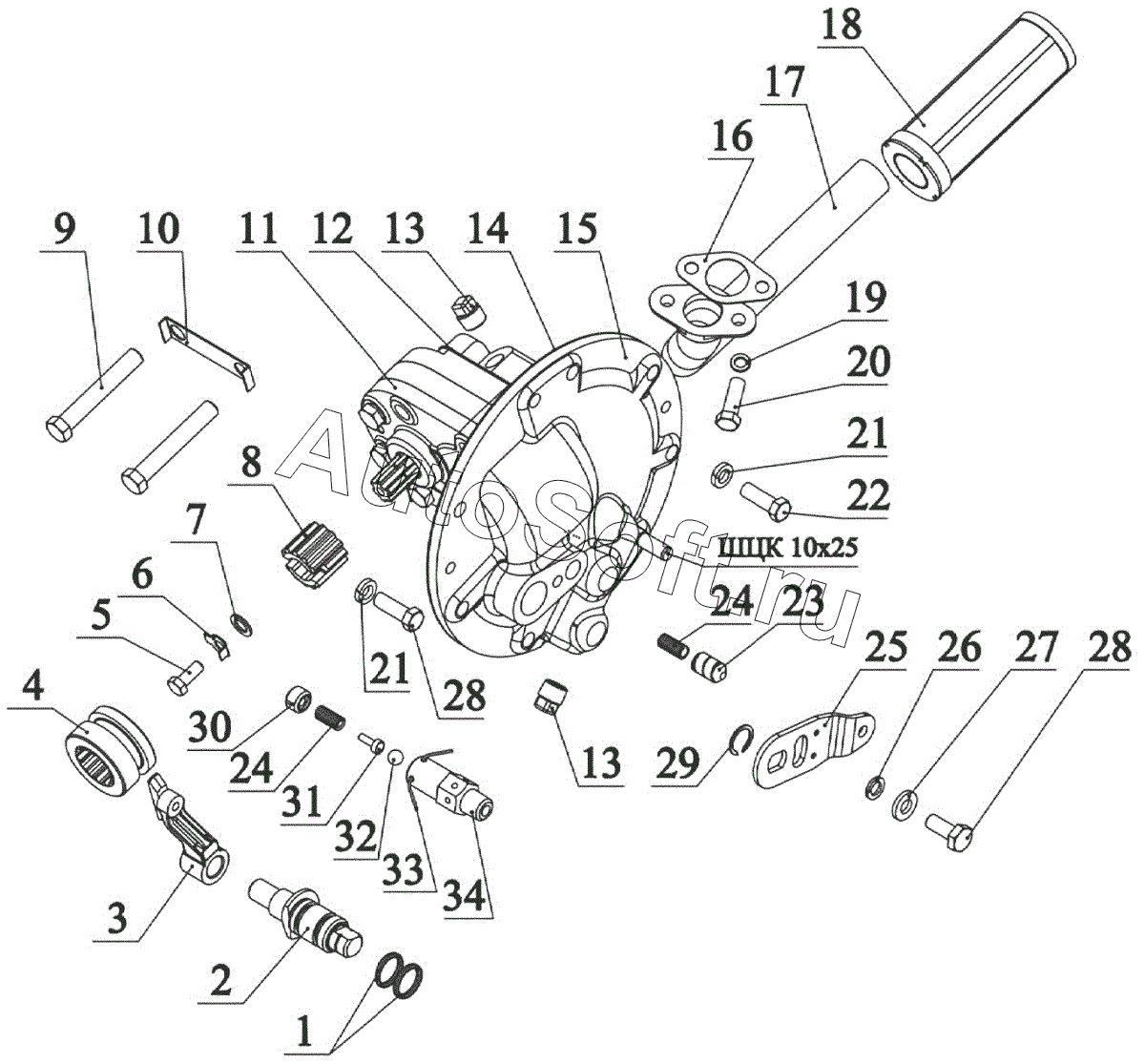

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ (2014). Привод насоса
26
18
19
20
21
21
22
23
24
24
25
17
27
28
28
29
30
31
32
33
34
8
80-1704040
1
2
3
4
5
6
7
1222-1704010
9
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1704010 | 1***0 | Привод насоса | |
| 80-1704040 | 8***0 | Клапан в сборе | |
| 1 | К***4 | Кольцо 020-025-30-1-4 | |
| 2 | 8***Б | Валик | |
| 3 | 8***1 | Сухарь | |
| 4 | 8***Б | Муфта | |
| 5 | Б***9 | Болт | |
| 6 | 8***4 | Шайба | |
| 7 | 8***8 | Шайба | |
| 8 | 8***Б | Втулка | |
| 9 | Б***9 | Болт | |
| 10 | 8***2 | Пластина | |
| 11 | Н***Ж | Насос шестеренный НМШ | |
| 12 | 8***3 | Прокладка | |
| 13 | П***" | Пробка | |
| 14 | 8***6 | Прокладка | |
| 15 | 1***5 | Корпус | |
| 16 | 8***3 | Прокладка | |
| 17 | 8***0 | Маслопровод | |
| 18 | 8***0 | Фильтр | |
| 19 | Ш***Т | Шайба 8Т | |
| 20 | Б***9 | Болт | |
| 21 | Ш***Т | Шайба | |
| 22 | Б***9 | Болт | |
| 23 | 8***7 | Фиксатор | |
| 24 | 5***А | Пружина фиксатора | |
| 25 | 8***8 | Пластина | |
| 26 | Ш***Л | Шайба | |
| 27 | Ш***9 | Шайба С.10.01.019 | |
| 28 | Б***9 | Болт | |
| 29 | К***8 | Кольцо | |
| 30 | 8***8 | Пробка | |
| 31 | 8***9 | Направляющая | |
| 32 | Ш***0 | Шарик 10,0-60 | |
| 33 | 1***С | Проволока ГОСТ 3282- 74 | |
| 34 | 8***1 | Корпус |
