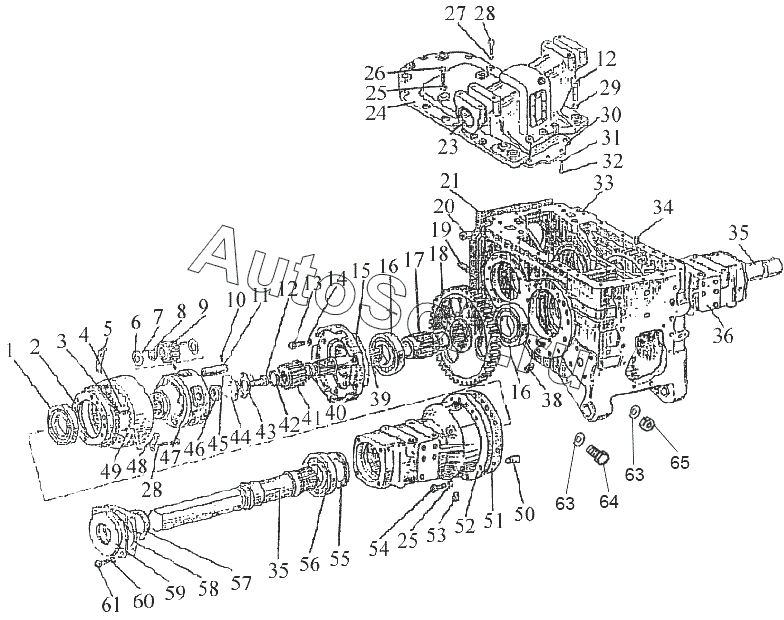

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ (2014). Корпус заднего моста. Конечная передача
39
47
46
45
44
43
42
41
40
48
38
36
35
35
34
33
32
31
30
57
65
64
63
63
61
60
59
58
29
56
55
54
53
52
51
50
49
2
10
9
8
7
6
5
4
3
11
1
1522-2401030
1221-2407030
1522-2407500-03
1522-2407500-02
1221-2407535-А1
1221-2407130
1221-2407540
19
28
28
27
26
25
25
24
23
21
20
1523М-2401010
18
17
16
16
15
14
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221-2407030 | 1***0 | Крышка | |
| 1221-2407130 | 1***0 | Стакан с подшипником в сборе | |
| 1221-2407535-А1 | 1***1 | Водило | |
| 1221-2407540 | 1***0 | Шестерня ведущая | |
| 1522-2401030 | 1***0 | Крышка | |
| 1522-2407500-02 | 1***2 | Конечная передача левая | |
| 1522-2407500-03 | 1***3 | Конечная передача правая | |
| 1523М-2401010 | 1***0 | Мост задний | |
| 1 | 7***А | Подшипник | |
| 2 | 1***Б | Ступица эпицикла | |
| 3 | 1***2 | Штифт | |
| 4 | 5***9 | Кольцо | |
| 5 | 1***А | Пластина | |
| 6 | 1***8 | Шайба сателлита | |
| 7 | Р***3 | Ролик | |
| 8 | 1***9 | Шайба распорная | |
| 9 | 5***А | Сателлит | |
| 10 | Ш***Г | Штифт | |
| 11 | 1***А | Валик | |
| 12 | 7***6 | Болт | |
| 13 | Б***9 | Болт | |
| 14 | Ш***Т | Шайба | |
| 15 | 1***1 | Стакан | |
| 16 | 2***А | Подшипник | |
| 17 | 1***3 | Втулка | |
| 18 | 1***2 | Шестерня ведомая | |
| 19 | 5***7 | Штифт | |
| 20 | 3***А | Втулка | |
| 21 | 1***6 | Прокладка | |
| 23 | 1***7 | Втулка | |
| 24 | 1***4 | Крышка | |
| 25 | Ш***Т | Шайба | |
| 26 | M***0 | Болт | |
| 27 | Ш***Т | Шайба | |
| 28 | 1***5 | Болт | |
| 29 | Ш***Т | Шайба | |
| 30 | 1***6 | Крышка | |
| 31 | Ш***Т | Шайба 8Т | |
| 32 | Б***9 | Болт | |
| 33 | 1***5 | Корпус заднего моста | |
| 34 | Д***5 | Штифт установочный | |
| 35 | 1***2 | Полуось | |
| 36 | 1***1 | Рукав полуоси правый | |
| 38 | 7***0 | Пробка | |
| 39 | 1***1 | Вал | |
| 40 | 1***2 | Втулка | |
| 41 | 5***A | Шестерня ведущая | |
| 42 | 2***5 | Кольцо | |
| 43 | 1***7 | Шайба | |
| 44 | 1***7 | Шайба | |
| 45 | 1***6 | Прокладка | |
| 46 | 1***1 | Прокладка 0,2 мм | |
| 47 | 1***Б | Водило | |
| 48 | 1***4 | Пластина | |
| 49 | 5***A | Шестерня ведомая | |
| 50 | 1***1 | Штифт | |
| 51 | 1***2 | Прокладка | |
| 52 | 1***8 | Рукав полуоси левый | |
| 53 | П***9 | Пробка | |
| 54 | Б***9 | Болт | |
| 55 | 1***1 | Кольцо | |
| 56 | 7***А | Подшипник | |
| 57 | М***1 | Манжета | |
| 58 | 1***9 | Прокладка | |
| 59 | 1***8 | Крышка | |
| 60 | Ш***Т | Шайба | |
| 61 | Б***9 | Болт | |
| 62 | М***1 | Манжета | |
| 63 | Ш***Т | Шайба | |
| 64 | 1***1 | Болт | |
| 65 | Г***9 | Гайка М8-6Н.6.019 |
