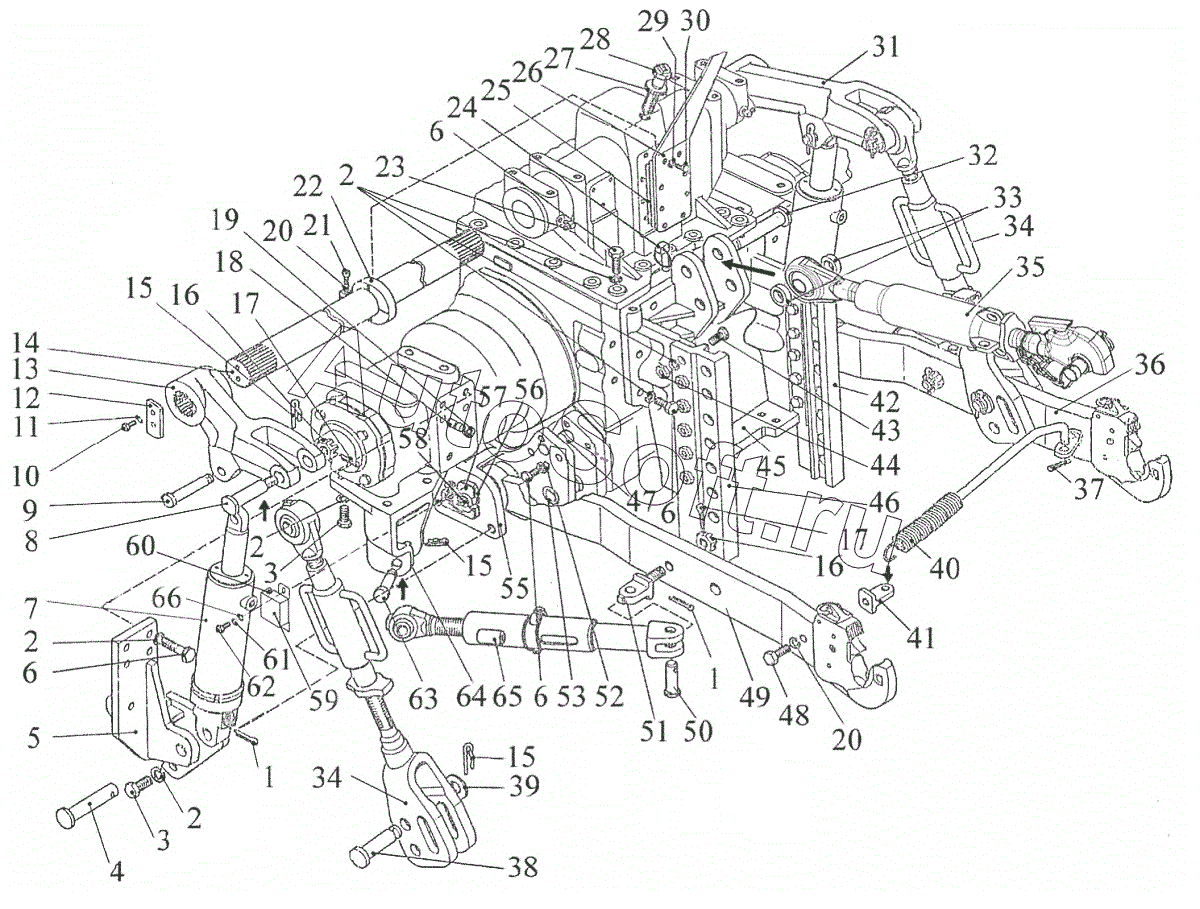

Каталог запасных частей к технике: МТЗ 1523.5 (2013). Устройство навесное
1522-4605010
1522-4605010-01
1
1
2
2
2
2
3
3
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
50
51
52
53
55
55
56
57
58
58
59
60
61
62
63
64
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-4605010 | 1***0 | Устройство навесное | |
| 1522-4605010-01 | 1***1 | Устройство навесное | |
| 1 | 5***9 | Шплинт | |
| 2 | 2***Т | Шайба | |
| 3 | 6***4 | Болт | |
| 4 | 1***9 | Палец | |
| 5 | 1***6 | Кронштейн левый | |
| 5 | 1***1 | Кронштейн правый | |
| 6 | 7***6 | Болт | |
| 7 | 4***6 | Цилиндр | |
| 8 | 1***8 | Палец | |
| 9 | 1***7 | Палец | |
| 10 | M***9 | Болт | |
| 11 | 1***Т | Шайба | |
| 12 | 1***4 | Шайба | |
| 13 | 1***1 | Рычаг | |
| 14 | 1***3 | Вал | |
| 15 | А***1 | Шплинт | |
| 16 | А***0 | Гайка | |
| 17 | 5***9 | Шплинт | |
| 18 | 5***7 | Штифт | |
| 19 | 5***9 | Кольцо | |
| 20 | 1***Т | Шайба | |
| 21 | M***9 | Винт | |
| 22 | 1***2 | Эксцентрик | |
| 23 | 2***. | Масленка | |
| 24 | А***5 | Чека | |
| 25 | 1***8 | Прокладка | |
| 26 | 1***0 | Кронштейн | |
| 27 | 1***9 | Гайка | |
| 28 | 5***1 | Датчик положения ДП-01 | |
| 28 | 5***2 | Датчик позиционный | |
| 29 | 8***Т | Шайба | |
| 30 | M***9 | Болт | |
| 31 | 1***1 | Рычаг | |
| 32 | 1***6 | Палец | |
| 33 | 1***1 | Втулка | |
| 34 | 1***0 | Раскос | |
| 35 | 1***Б | Тяга верхняя | |
| 35 | 1***1 | Тяга верхняя | |
| 36 | 1***0 | Тяга нижняя | |
| 36 | 1***1 | Тяга | |
| 36 | 1***0 | Тяга правая | |
| 37 | 3***9 | Шплинт | |
| 38 | 1***3 | Палец | |
| 39 | 1***2 | Шайба | |
| 40 | 5***4 | Штанга | |
| 41 | 1***8 | Проушина | |
| 42 | 2***1 | Направляющая | |
| 43 | 1***1 | Болт | |
| 44 | М***9 | Гайка | |
| 45 | 1***Б | Кронштейн | |
| 46 | 2***2 | Направляющая | |
| 47 | 1***7 | Штифт | |
| 48 | M***9 | Болт | |
| 49 | 1***1 | Тяга | |
| 49 | 1***5 | Тяга нижняя | |
| 49 | 1***1 | Тяга левая | |
| 50 | 1***1 | Палец | |
| 51 | 1***4 | Проушина | |
| 52 | 1***Т | Шайба | |
| 53 | 1***9 | Втулка | |
| 55 | 2***А | Кронштейн левый | |
| 55 | 2***1 | Кронштейн правый | |
| 56 | 1***1 | Скоба | |
| 57 | 1***2 | Втулка | |
| 58 | 5***0 | Датчик усилия | |
| 58 | 5***3 | Датчик силовой | |
| 59 | 1***6 | Крышка | |
| 60 | 7***1 | Втулка | |
| 61 | 1***Т | Шайба | |
| 62 | M***9 | Винт | |
| 63 | 1***1 | Палец | |
| 64 | 2***2 | Кронштейн левый | |
| 64 | 2***1 | Кронштейн правый | |
| 65 | 1***0 | Стяжка | |
| 66 | C***9 | Шайба |
