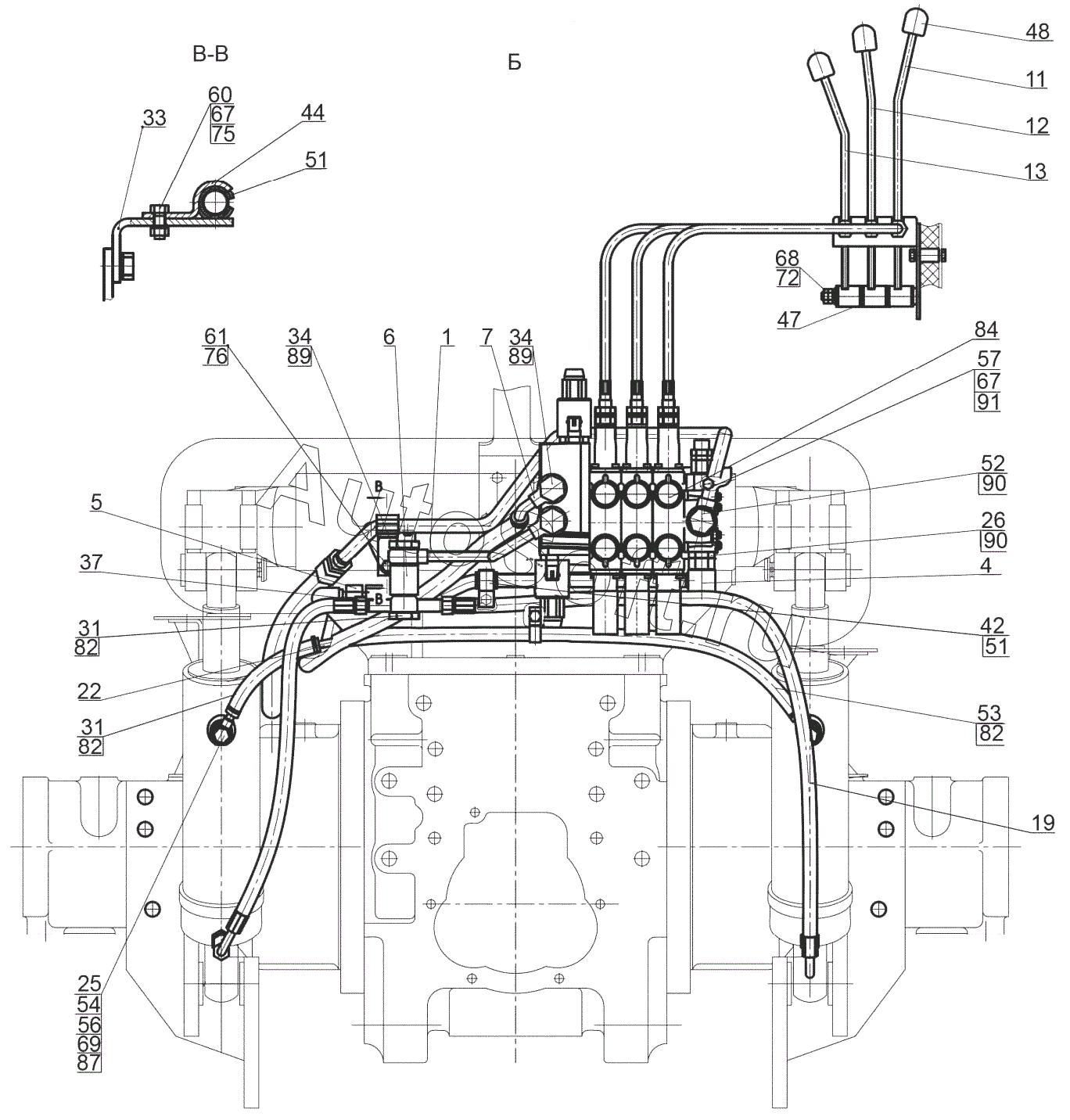

Каталог запасных частей к технике: МТЗ 1523.5 (2013). Гидроагрегаты и арматура
66
79
78
77
76
75
74
73
72
71
69
68
67
67
80
65
64
63
62
61
60
59
58
57
56
55
88
93
92
91
90
90
90
90
90
90
89
89
89
89
89
89
88
88
54
87
87
87
КЦИР.303588.003-02
Ду 10
84
М036.50Б.10
83
83
82
82
82
82
82
82
13
25
24
22
21
20
19
18
17
16
15
14
26
12
11
10
9
8
7
6
5
4
3
1
39
53
52
51
51
50
48
47
44
43
42
41
40
Р1523-4600010
38
37
36
34
34
33
32
31
30
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ду 10 | Д***0 | Полумуфта | |
| КЦИР.303588.003-02 | К***2 | Полумуфта наружная | |
| М036.50Б.10 | М***0 | Корпус левый | |
| Р1523-4600010 | Р***0 | Гидросистема | |
| 1 | Р***5 | Труба | |
| 3 | Р***5 | Труба | |
| 4 | Р***0 | Труба | |
| 5 | Р***0 | Штуцер | |
| 6 | 1***0 | Кронштейн | |
| 7 | 1***0 | Труба | |
| 8 | 1***0 | Патрубок | |
| 9 | 1***0 | Болт | |
| 10 | 1***0 | Патрубок | |
| 11 | 1***0 | Рычаг | |
| 12 | 1***1 | Рычаг | |
| 13 | 1***2 | Рычаг | |
| 14 | 1***0 | Кронштейн | |
| 15 | 1***0 | Бак | |
| 16 | 1***0 | Стяжка | |
| 17 | П***7 | Рукав высокого давления | |
| 18 | 6***0 | Патрубок | |
| 19 | 6***6 | Рукав высокого давления | |
| 20 | 6***3 | Рукав высокого давления | |
| 21 | 1***1 | Привод насоса | |
| 22 | 3***0 | Тройник | |
| 24 | С***0 | Труба | |
| 25 | Ф***0 | Маслопровод | |
| 26 | Р***1 | Штуцер | |
| 27 | Р***1 | Шланг | |
| 28 | Р***2 | Шланг | |
| 29 | Р***1 | Шланг | |
| 30 | Р***1 | Кронштейн | |
| 31 | 1***3 | Рукав | |
| 32 | 1***1 | Рукав | |
| 33 | 1***3 | Кронштейн | |
| 34 | 1***А | Болт | |
| 36 | 1***7 | Палец | |
| 37 | 1***8 | Угольник | |
| 38 | 1***2 | Втулка | |
| 39 | 1***4 | Прокладка | |
| 40 | 1***7 | Кронштейн | |
| 41 | 1***8 | Кронштейн | |
| 42 | 7***1 | Планка | |
| 43 | 7***9 | Штуцер | |
| 44 | 5***1 | Кронштейн | |
| 47 | А***7 | Втулка | |
| 48 | А***0 | Рукоятка | |
| 50 | П***2 | Прокладка | |
| 51 | 7***7 | Втулка | |
| 52 | 4***7 | Болт | |
| 53 | 1***2 | Шланг | |
| 54 | 1***8 | Переходник | |
| 55 | 8***1 | Манжета | |
| 56 | Д***1 | Болт | |
| 57 | Б***9 | Болт | |
| 58 | Б***9 | Болт | |
| 59 | Б***9 | Болт | |
| 60 | Б***9 | Болт | |
| 61 | Б***9 | Болт | |
| 62 | Б***9 | Болт | |
| 63 | Б***9 | Болт | |
| 64 | Б***9 | Болт | |
| 65 | В***9 | Винт | |
| 66 | Г***9 | Гайка М6-6Н.6.019 | |
| 67 | Г***9 | Гайка М8-6Н.6.019 | |
| 68 | Г***9 | Гайка М10-6Н.6.019 | |
| 69 | 0***4 | Кольцо | |
| 71 | 0***4 | Кольцо | |
| 72 | Ш***9 | Шайба | |
| 73 | Ш***9 | Шплинт | |
| 74 | Ш***Т | Шайба 6Т | |
| 75 | Ш***Т | Шайба 8Т | |
| 76 | Ш***Т | Шайба | |
| 77 | Ш***Т | Шайба | |
| 78 | Ш***Т | Шайба | |
| 79 | Р***1 | Гидроблок | |
| 80 | Е***1 | Трос | |
| 82 | 1***W | Хомут «Норма» | |
| 82 | 1***1 | Хомут | |
| 83 | 2***W | Хомут NORMA TORRO | |
| 83 | 2***1 | Хомут | |
| 84 | Н***0 | Муфта | |
| 87 | Ш***4 | Шайба | |
| 87 | Ш***4 | Шайба | |
| 87 | Ш***1 | Шайба | |
| 88 | Ш***1 | Шайба | |
| 88 | Ш***2 | Шайба | |
| 88 | Ш***2 | Шайба | |
| 89 | Ш***2 | Шайба | |
| 89 | Ш***2 | Шайба | |
| 89 | Ш***1 | Шайба | |
| 90 | Ш***4 | Шайба | |
| 90 | Ш***4 | Шайба | |
| 90 | Ш***1 | Шайба | |
| 91 | Ш***9 | Шайба | |
| 92 | Ш***9 | Шайба | |
| 93 | Т***2 | Датчик сигнализатора температуры |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
