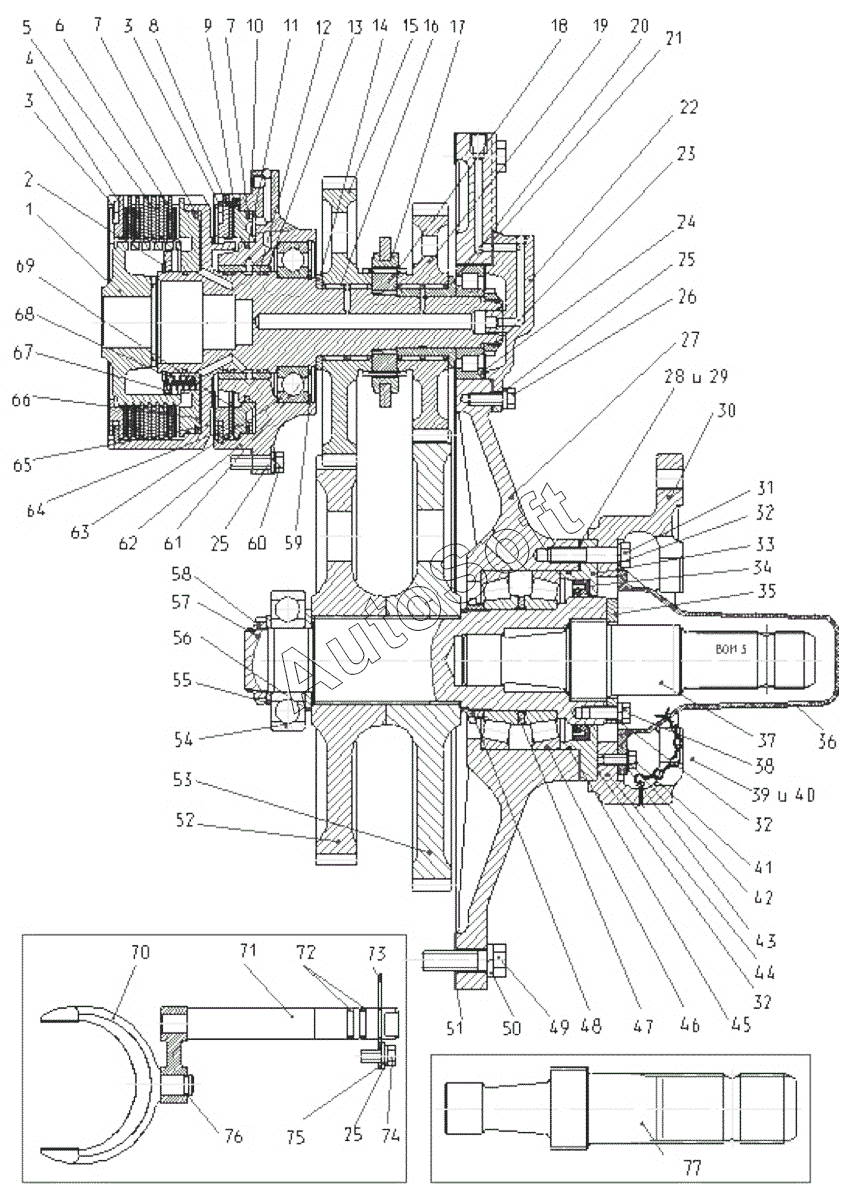

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5 (2013). ВОМ задний
49
58
57
56
55
54
53
53
52
52
51
50
59
48
47
46
45
44
43
42
41
40
39
38
70
77
77
77
77
77
76
75
74
73
72
71
37
69
68
67
66
65
64
63
62
61
60
4
15
14
13
12
11
10
9
8
7
7
6
5
15
3
3
2
1
2522-4202080
3522-4202060-01
3522-4202060
3522-4202030
3522-4202020
3522-4202015
3522-4202010-01
25
25
25
36
35
34
33
32
32
32
31
30
29
28
27
26
3522-4202010
24
23
22
21
20
19
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-4202080 | 2***0 | Крышка | |
| 3522-4202010 | 3***0 | ВОМ задний | |
| 3522-4202010-01 | 3***1 | ВОМ задний | |
| 3522-4202015 | 3***5 | Тормозок | |
| 3522-4202020 | 3***0 | Корпус | |
| 3522-4202030 | 3***0 | Фрикцион | |
| 3522-4202060 | 3***0 | Крышка ВОМ | |
| 3522-4202060-01 | 3***1 | Крышка ВОМ | |
| 1 | 2***1 | Муфта шлицевая | |
| 2 | К***0 | Кольцо | |
| 3 | 1***5 | Кольцо стопорное | |
| 4 | 3***9 | Диск упорный | |
| 5 | 2***А | Диск ведущий | |
| 6 | L***7 | Диск ведущий | |
| 7 | 8***2 | Кольцо | |
| 8 | 3***1 | Диск упорный | |
| 9 | 3***6 | Пружина | |
| 10 | 2***3 | Прокладка | |
| 11 | 8***7 | Кольцо | |
| 12 | 1***А | Кольцо | |
| 13 | 2***А | Втулка | |
| 14 | 2***6 | Шайба | |
| 15 | 2***2 | Шестерня | |
| 15 | 2***7 | Шестерня | |
| 16 | 6***Е | Подшипник | |
| 17 | 1***3 | Муфта | |
| 18 | 2***5 | Втулка | |
| 19 | 2***2 | Шестерня | |
| 19 | 2***7 | Шестерня | |
| 20 | 2***8 | Втулка | |
| 21 | 2***2 | Прокладка | |
| 22 | 2***0 | Крышка | |
| 23 | 5***7 | Гайка | |
| 24 | S***J | Подшипник | |
| 25 | Ш***0 | Шайба 10 | |
| 26 | Б***9 | Болт | |
| 27 | 2***1 | Крышка | |
| 28 | 2***2 | Прокладка | |
| 29 | 2***1 | Прокладка | |
| 30 | 2***3 | Проставка | |
| 31 | Б***9 | Болт | |
| 32 | Ш***2 | Шайба | |
| 33 | 2***1 | Крышка | |
| 34 | 2***1 | Манжета | |
| 35 | 2***6 | Шайба | |
| 36 | 2***5 | Колпак | |
| 37 | 2***А | Хвостовик | |
| 38 | Б***9 | Болт | |
| 39 | 7***5 | Цепочка | |
| 40 | Ш***9 | Шплинт | |
| 41 | Б***9 | Болт | |
| 42 | Ш***Т | Шайба 8Т | |
| 43 | Ш***9 | Шайба | |
| 44 | Б***9 | Болт | |
| 45 | 1***2 | Кольцо | |
| 46 | S***Q | Подшипник | |
| 47 | 2***6 | Шайба | |
| 48 | 2***7 | Гайка | |
| 49 | Б***9 | Болт | |
| 50 | Ш***6 | Шайба | |
| 51 | 2***2 | Прокладка | |
| 52 | 2***2 | Шестерня | |
| 52 | 2***3 | Шестерня | |
| 53 | 2***2 | Шестерня | |
| 53 | 2***4 | Шестерня | |
| 54 | 3***А | Подшипник | |
| 55 | 2***8 | Шайба | |
| 56 | 3***4 | Шайба | |
| 57 | 3***1 | Вал | |
| 58 | 5***1 | Гайка вала | |
| 59 | К***5 | Кольцо | |
| 60 | Б***9 | Болт | |
| 61 | К***0 | Кольцо | |
| 62 | 3***1 | Корпус | |
| 63 | S***4 | Подшипник | |
| 64 | 3***3 | Поршень тормоза | |
| 65 | 3***1 | Вал | |
| 66 | 8***1 | Поршень | |
| 67 | 8***3 | Опора | |
| 68 | 8***5 | Пружина | |
| 69 | 8***5 | Диск ведомый | |
| 70 | 2***2 | Вилка | |
| 71 | 2***0 | Валик | |
| 72 | 0***4 | Кольцо | |
| 73 | 8***9 | Пластина | |
| 74 | Б***9 | Болт | |
| 75 | Ш***9 | Шайба | |
| 76 | К***5 | Кольцо | |
| 77 | 2***8 | Хвостовик | |
| 77 | 2***9 | Хвостовик | |
| 77 | 2***А | Хвостовик | |
| 77 | 2***8 | Хвостовик | |
| 77 | 2***9 | Хвостовик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
