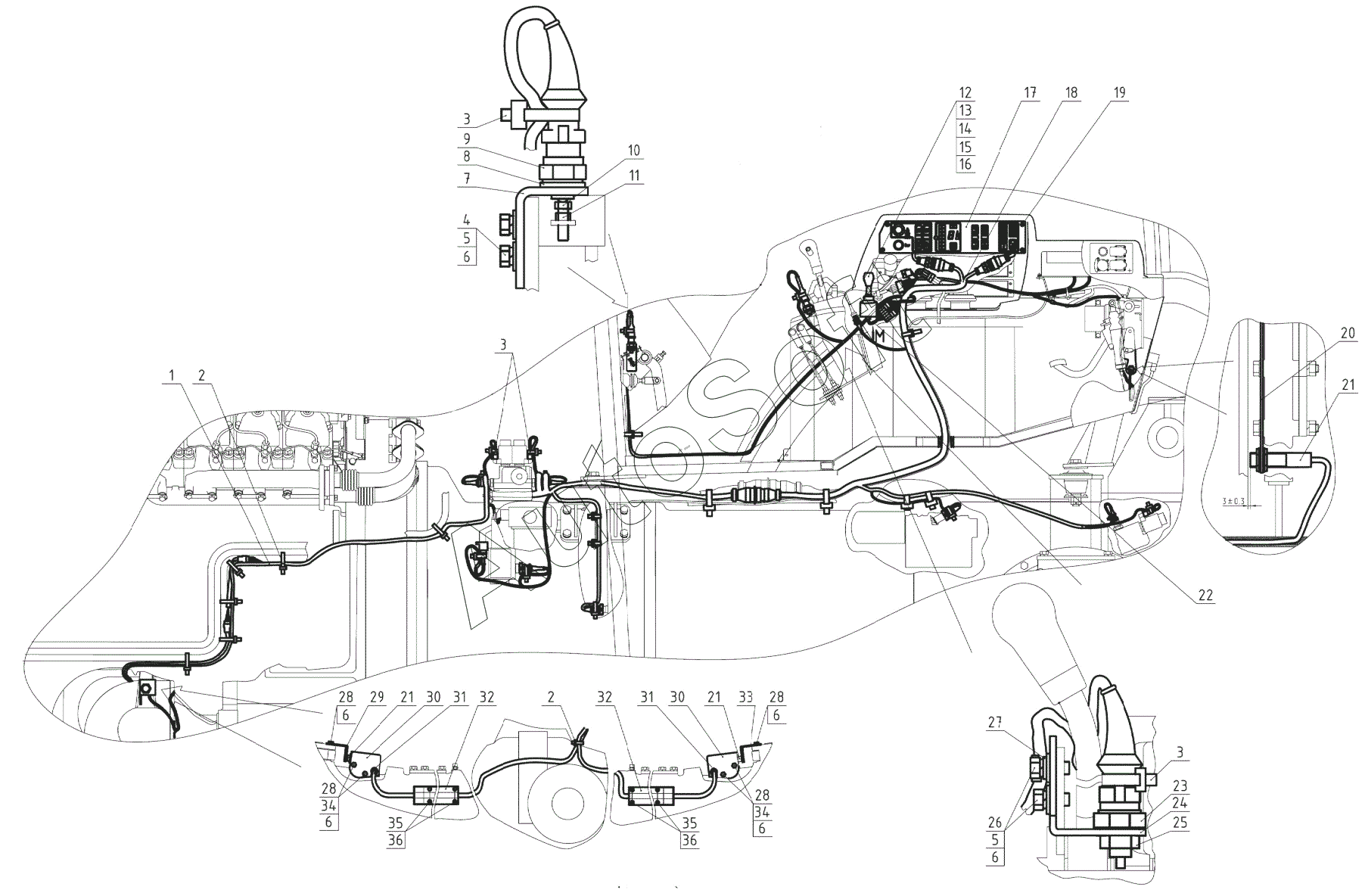

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5 (2013). Управление трансмиссией
3522-8700250
1
2
2
3
3
3
4
5
5
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
28
28
28
29
30
30
31
31
32
32
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-8700250 | 3***0 | Управление трансмиссией | |
| 1 | 3***Д | Жгут | |
| 2 | 8***1 | Манжета | |
| 3 | 8***5 | Манжета | |
| 4 | 9***1 | Болт М8-6gх20.88.35.019 | |
| 5 | 9***9 | Шайба С8.01.019 | |
| 6 | 9***9 | Шайба 8Т | |
| 7 | 2***3 | Кронштейн | |
| 8 | 9***9 | Шайба С16.01.019 | |
| 9 | 3***0 | Выключатель блокировки пуска | |
| 10 | 9***8 | Болт М6-6gх25.88.35.019 | |
| 11 | 9***1 | Гайка М6-6Н.6.019 | |
| 12 | 3***4 | Джойстик WET1234DFW (034229) | |
| 13 | 3***5 | Чехол 121030-0805 (093806) | |
| 14 | 9***0 | Винт В.М4-6gх20.58.019 | |
| 15 | 9***5 | Шайба С4.01.019 | |
| 16 | 9***3 | Шайба 4 | |
| 17 | 8***4 | Блок электронный КЭСУ | |
| 18 | 3***Г | Жгут | |
| 19 | 9***1 | Винт В.М6-6gх20.58.019 | |
| 20 | 3***2 | Кронштейн | |
| 21 | 8***3 | Датчик положения бесконтактный | |
| 22 | 3***6 | Жгут | |
| 23 | 3***5 | Выключатель ВК 12-21 | |
| 24 | 2***1 | Кронштейн | |
| 25 | 9***8 | Гайка М14х1,5-6Н.04.019 | |
| 26 | 9***8 | Болт М8-6gх14.88.35.019 | |
| 27 | 5***1 | Скоба | |
| 28 | 9***9 | Болт М8-6gх16.88.35.019 | |
| 29 | 3***6 | Кронштейн | |
| 30 | 3***7 | Кожух | |
| 31 | 7***1 | Втулка | |
| 32 | 3***8 | Пластина | |
| 33 | 3***1 | Кронштейн | |
| 34 | 9***9 | Шайба С8.01.019 | |
| 35 | 9***0 | Болт М6-6gх12.88.019 | |
| 36 | 9***7 | Шайба 6Т |
