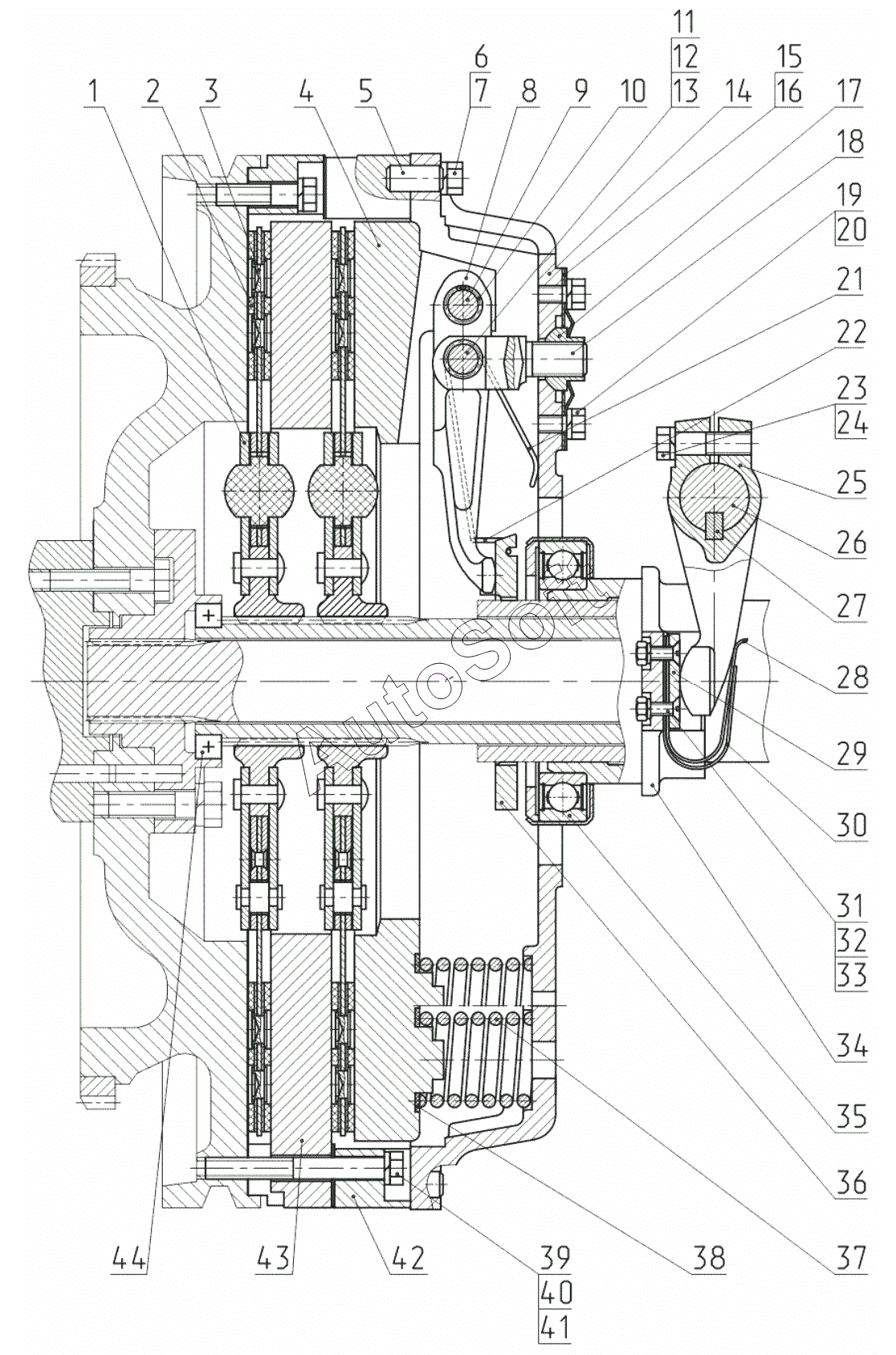

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5 (2013). Установка сцепления
33
22
23
24
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
44
10
3522-1601180
1
2
2
3
4
5
6
7
8
9
2522-1601090
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-1601090 | 2***0 | Диск сцепления | |
| 3522-1601180 | 3***0 | Отводка | |
| 1 | 2***0 | Диск ведомый | |
| 2 | 7***d | Сегмент | |
| 2 | G***0 | Сегмент | |
| 3 | T***4 | Заклепка | |
| 4 | 2***3 | Диск нажимной | |
| 5 | 5***4 | Штифт | |
| 6 | Б***9 | Болт | |
| 7 | Ш***0 | Шайба 10 | |
| 8 | 2***4 | Рычаг отжимной | |
| 9 | 2***4 | Ось рычага | |
| 10 | Р***3 | Ролик | |
| 11 | 2***6 | Ось вилки | |
| 12 | 2***9 | Шайба | |
| 13 | К***4 | Кольцо | |
| 14 | 2***2 | Диск опорный | |
| 15 | 2***1 | Пластина | |
| 16 | 2***2 | Пластина | |
| 17 | 2***9 | Гайка регулировочная | |
| 18 | 2***7 | Вилка | |
| 19 | Б***9 | Болт | |
| 20 | Ш***Т | Шайба 8Т | |
| 21 | 2***3 | Пружина | |
| 22 | 2***7 | Петля | |
| 23 | Б***9 | Болт | |
| 24 | Ш***0 | Шайба 10 | |
| 25 | 2***3 | Вилка | |
| 26 | 2***Б | Вал | |
| 27 | Ш***1 | Шпонка | |
| 28 | 2***8 | Пружина | |
| 29 | 2***7 | Пластина опорная | |
| 30 | 2***1 | Пластина | |
| 31 | В***9 | Винт | |
| 32 | Г***9 | Гайка М6-6Н.6.019 | |
| 33 | Ш***Т | Шайба 6Т | |
| 34 | 3***5 | Отводка | |
| 35 | 2***А | Подшипник | |
| 36 | 2***9 | Кольцо опорное | |
| 37 | 8***5 | Пружина | |
| 38 | 8***Б | Шайба изолирующая | |
| 39 | Б***9 | Болт | |
| 40 | Б***9 | Болт | |
| 41 | Ш***0 | Шайба 10 | |
| 42 | 3***1 | Проставка | |
| 43 | 3***2 | Диск средний | |
| 44 | S***1 | Подшипник |
