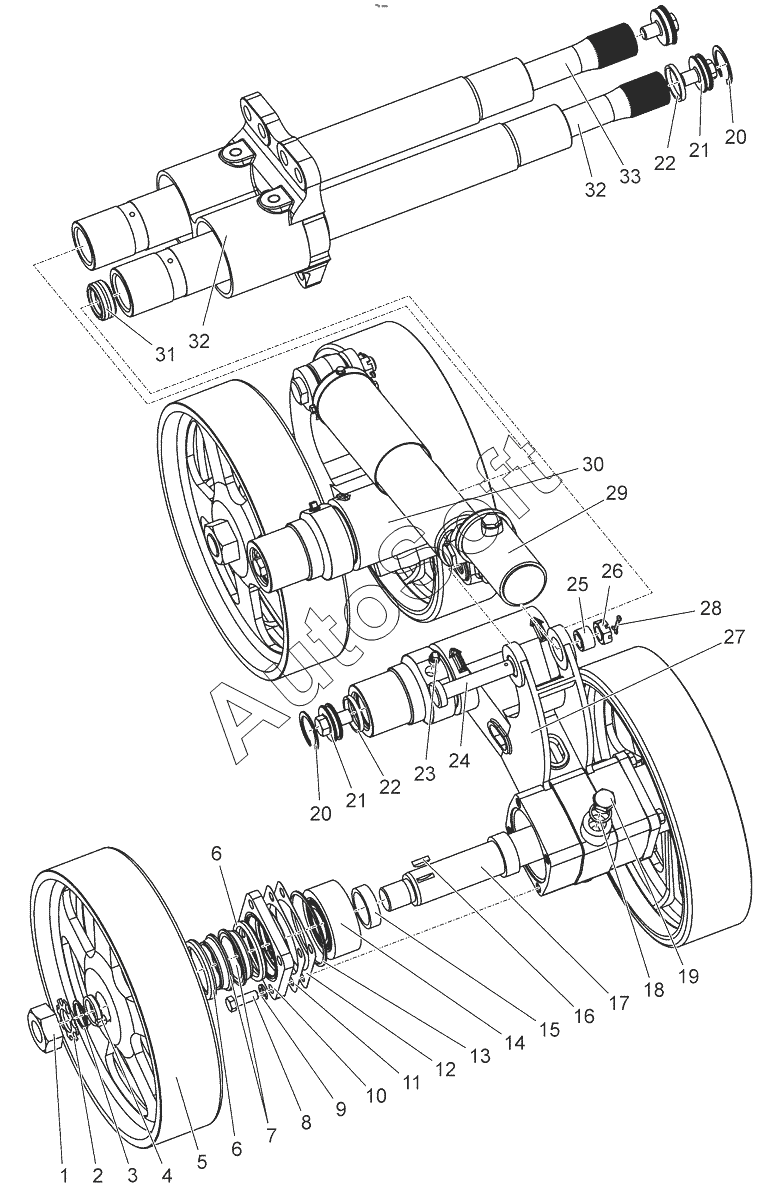

Каталог запасных частей к технике: МТЗ БЕЛАРУС 2103 (2015). Каретка
27
17
18
19
20
20
21
21
22
22
23
24
25
26
16
28
29
2103-3231250-Б1
ВНС 63.32.178-00.000
30
31
32
32
32
32
32
32
33
7
1502-3201020-А-01
2103-3201020-А1
2103-3201020-А1-01
1
2
3
4
5
2103-3204030
6
6
1502-3201020-А
8
9
10
11
12
13
14
7909 К1
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-3201020-А | 1***А | Каретка | |
| 1502-3201020-А-01 | 1***1 | Каретка | |
| 2103-3201020-А1 | 2***1 | Каретка | |
| 2103-3201020-А1-01 | 2***1 | Каретка | |
| 2103-3204030 | 2***0 | Каток опорный | |
| 2103-3231250-Б1 | 2***1 | Г идроамортизатор | |
| 7909 К1 | 7***1 | Подшипник | |
| ВНС 63.32.178-00.000 | В***0 | Гидроамортизатор | |
| 1 | 2***А | Гайка | |
| 2 | 2***3 | Шайба стопорная | |
| 3 | 2***2 | Шайба | |
| 4 | 2***8 | Кольцо | |
| 5 | 1***1 | Каток опорный | |
| 6 | 2***А | Кольцо | |
| 7 | 2***3 | Кольцо скольжения | |
| 8 | Б***9 | Болт М12-6gх35.88.35.019 | |
| 9 | 4***8 | Шайба 12ОТ | |
| 10 | 2***2 | Фланец уплотнения | |
| 11 | 1***9 | Прокладка | |
| 12 | 1***1 | Прокладка | |
| 13 | К***2 | Кольцо | |
| 14 | 6***А | Подшипник | |
| 15 | 2***9 | Втулка | |
| 16 | Ш***0 | Шпонка | |
| 17 | 2***Б | Ось катка | |
| 18 | 4***А | Шайба | |
| 19 | 2***9 | Пробка | |
| 20 | С***5 | Кольцо ГОСТ 13944-86 | |
| 21 | 1***7 | Болт | |
| 22 | К***2 | Кольцо | |
| 23 | П***" | Пробка | |
| 24 | 2***7 | Палец | |
| 25 | 2***4 | Втулка | |
| 26 | 2***6 | Гайка | |
| 27 | 2***1 | Балансир | |
| 28 | Ш***9 | Шплинт | |
| 29 | 2***Б | Г идроамортизатор | |
| 30 | 2***А | Балансир | |
| 31 | 1***1 | Кольцо | |
| 32 | 2***1 | Вал торсионный | |
| 32 | 2***0 | Кронштейн каретки | |
| 33 | 2***6 | Вал торсионный |
