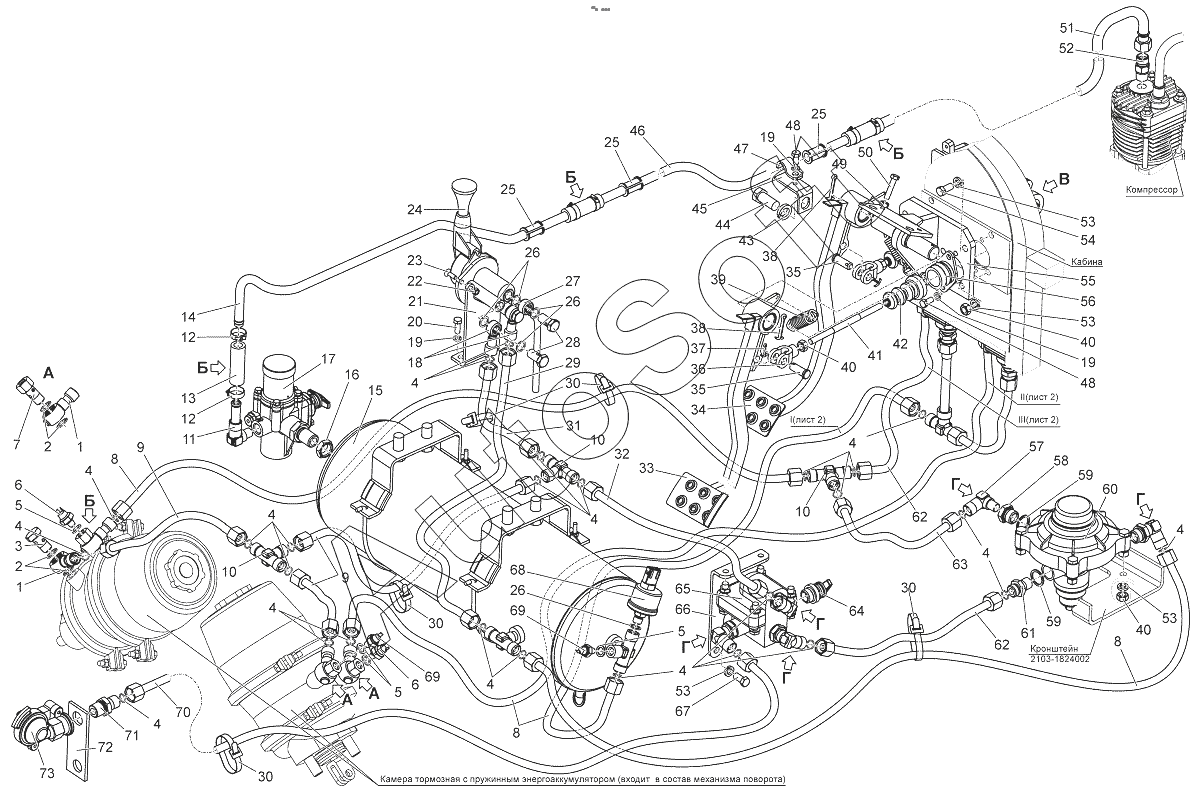

Каталог запасных частей к технике: МТЗ БЕЛАРУС 2103 (2015). Система управления тормозами
2103-3500100
1
1
2
2
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
6
6
6
6
7
8
8
8
9
9
10
10
10
11
12
12
13
14
15
16
17
11.3512010-30
А29.51.000 Б
18
19
19
19
20
21
22
23
24
25
25
25
26
26
26
27
28
29
30
30
30
30
31
32
33
34
35
35
36
37
38
38
39
40
40
40
41
42
5320-1609569
43
44
45
46
47
48
48
49
50
51
52
53
53
53
53
54
55
56
57
58
59
59
60
61
62
62
63
64
65
11.3518010
66
67
68
69
69
ММ124Д-3810600
ММ124Д-3810600
70
71
72
73
А29.76.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.3512010-30 | 1***0 | Регулятор давления | |
| 11.3518010 | 1***0 | Клапан ускорительный | |
| 2103-3500100 | 2***0 | Система управления тормозами | |
| 5320-1609569 | 5***9 | Чехол | |
| А29.51.000 Б | А***Б | Регулятор давления | |
| А29.76.000 | А***0 | Головка соединительная в сборе | |
| ММ124Д-3810600 | М***0 | Датчик аварийного давления | |
| 1 | 1***0 | Угольник поворотный | |
| 2 | К***2 | Кольцо 018-022-25-2-2 | |
| 3 | 3***7 | Болт зажимной | |
| 4 | К***4 | Кольцо | |
| 5 | 8***1 | Шайба | |
| 6 | В***Т | Выключатель пневматический сигнала торможения | |
| 6 | М***Д | Выключатель пневматический сигнала торможения | |
| 7 | 1***8 | Болт | |
| 8 | 2***5 | Трубопровод | |
| 9 | 2***2 | Трубопровод | |
| 10 | 1***2 | Тройник | |
| 11 | 7***5 | Угольник | |
| 12 | Х***1 | Хомут | |
| 13 | 3***1 | Шланг | |
| 14 | 2***2 | Трубопровод | |
| 15 | 2***5 | Баллон | |
| 16 | 8***6 | Контргайка | |
| 17 | 8***0 | Регулятор давления | |
| 18 | 1***0 | Угольник поворотный | |
| 19 | 4***6 | Шайба 8Т | |
| 20 | Б***9 | Болт | |
| 21 | 1***0 | Кронштейн | |
| 22 | Г***9 | Гайка М6-6Н.6.019 | |
| 23 | В***9 | Винт В.М6-6gх16.58.019 | |
| 24 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 25 | 7***7 | Втулка | |
| 26 | Д***А | Шайба | |
| 27 | 1***0 | Трубопровод | |
| 28 | Д***1 | Болт | |
| 29 | 1***2 | Трубопровод | |
| 30 | 8***1 | Манжета | |
| 31 | 2***3 | Трубопровод | |
| 32 | 1***0 | Трубопровод | |
| 33 | 9***0 | Педаль правая | |
| 34 | 9***0 | Педаль левая | |
| 35 | 4***1 | Палец | |
| 36 | 8***3 | Вилка | |
| 37 | Ш***9 | Шплинт | |
| 38 | Ш***9 | Шплинт 5х36.019 | |
| 39 | 7***м | Пружина | |
| 40 | Г***9 | Гайка М10-6Н.6.019 | |
| 41 | 2***9 | Тяга | |
| 42 | 1***9 | Чехол | |
| 43 | 4***0 | Шайба 16ОТ | |
| 44 | Б***9 | Болт М16-6gх32.88.35.019 | |
| 45 | 1***9 | Кронштейн | |
| 46 | 2***3 | Трубопровод | |
| 47 | 7***1 | Держатель | |
| 48 | Б***9 | Болт М8-6gх16.88.35.019 | |
| 49 | Г***9 | Гайка М8-6Н.6.019 | |
| 50 | Б***9 | Болт | |
| 51 | 2***0 | Трубопровод | |
| 52 | 7***2 | Штуцер | |
| 53 | 4***7 | Шайба 10ОТ | |
| 54 | Б***9 | Болт М10-6gх25.88.35.019 | |
| 55 | 2***0 | Кронштейн | |
| 56 | 2***0 | Кронштейн | |
| 57 | 1***3 | Угольник | |
| 58 | М***2 | Переходник | |
| 59 | В***3 | Прокладка | |
| 60 | 1***0 | Кран управления тормозами прицепа | |
| 61 | 4***4 | Переходник | |
| 62 | 2***4 | Трубопровод | |
| 63 | 2***0 | Трубопровод | |
| 64 | 5***0 | Клапан контрольного выхода | |
| 65 | 6***0 | Клапан ускорительный | |
| 66 | 1***Б | Кронштейн | |
| 67 | Б***9 | Болт М10-6gх20.88.35.019 | |
| 68 | Д***М | Датчик | |
| 69 | Д***В | Датчик аварийного давления воздуха | |
| 70 | 1***7 | Трубопровод | |
| 71 | 1***2 | Штуцер | |
| 72 | 1***Б | Кронштейн | |
| 73 | 8***0 | Головка соединительная | |
| 74 | 2***4 | Ось | |
| 75 | 2***0 | Кронштейн | |
| 76 | 2***0 | Ось с рычагами | |
| 77 | 2***9 | Болт | |
| 78 | Ш***Г | Штифт | |
| 79 | 4***6 | Шплинт | |
| 80 | 2***3 | Шпонка | |
| 81 | 2***1 | Рычаг | |
| 82 | Б***9 | Болт | |
| 83 | 2***6 | Втулка | |
| 84 | 2***6 | Втулка | |
| 85 | 2***0 | Ось с рычагом | |
| 86 | 4***7 | Палец 8x30 | |
| 87 | А***А | Вилка | |
| 88 | 2***4 | Платик | |
| 89 | 2***7 | Пружина | |
| 90 | 2***1 | Тяга | |
| 91 | 8***6 | Ушко | |
| 92 | Б***9 | Болт | |
| 93 | 2***8 | Чехол | |
| 94 | А***2 | Кран тормозной | |
| 95 | 2***7 | Переходник | |
| 96 | 2***0 | Трубопровод | |
| 97 | Б***9 | Болт | |
| 98 | Б***9 | Болт | |
| 99 | 3***7 | Бонка | |
| 100 | 2***1 | Тяга | |
| 101 | 4***8 | Шайба 12ОТ | |
| 102 | Г***9 | Гайка | |
| 103 | Б***9 | Болт | |
| 104 | 2***2 | Втулка |
