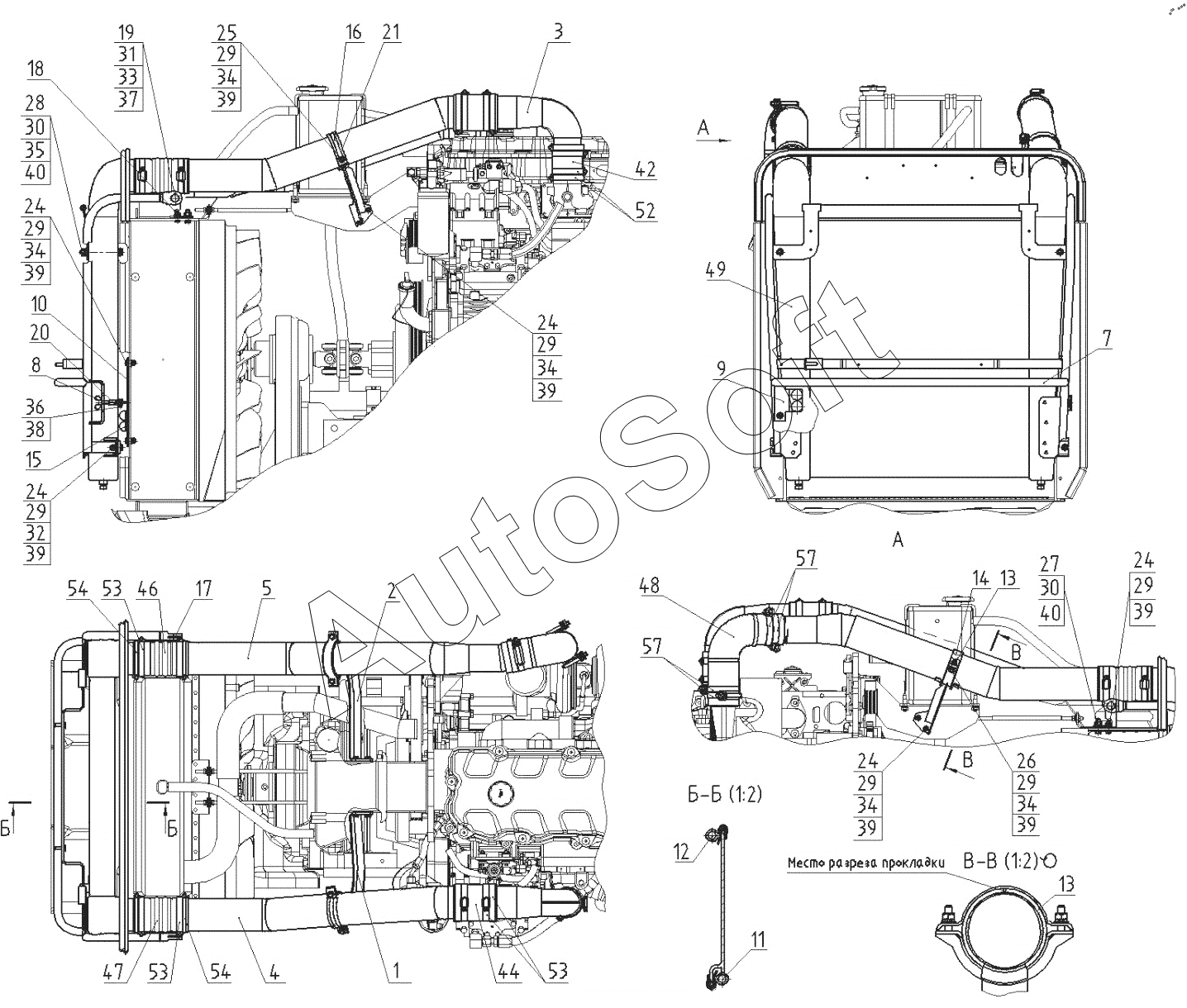

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525 (2019). Установка охладителя 3522С-1317010-В
39
39
39
39
39
39
39
28
29
29
29
29
29
29
29
30
30
31
32
33
34
34
34
34
34
35
36
37
38
27
40
40
42
44
46
47
48
49
52
53
53
53
54
54
57
57
13
13
1
2
3
4
5
7
8
9
10
11
12
14
15
16
17
18
19
20
21
24
24
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522С-1317010-В | 3***В | Установка охладителя | |
| 1 | 3***5 | Кронштейн | |
| 2 | 3***0 | Кронштейн | |
| 3 | 3***0 | Воздухопровод | |
| 4 | 3***0 | Воздухопровод | |
| 5 | 3***0 | Воздухопровод | |
| 7 | 3***Б | Кронштейн | |
| 8 | 3***5 | Стяжка | |
| 9 | 3***5 | Упор | |
| 10 | 3***1 | Упор | |
| 11 | А***4 | Уплотнитель | |
| 12 | А***5 | Уплотнитель | |
| 13 | 3***1 | Прокладка | |
| 14 | 3***1 | Скоба | |
| 15 | 7***3 | Наконечник | |
| 16 | 2***1 | Скоба | |
| 17 | 3***1 | Кронштейн | |
| 18 | 3***1 | Кронштейн | |
| 19 | 3***3 | Болт | |
| 20 | 3***1 | Вилка | |
| 21 | П***3 | Уплотнитель УМ6а | |
| 24 | Б***9 | Болт | |
| 25 | Б***9 | Болт | |
| 26 | Б***9 | Болт | |
| 27 | Б***9 | Болт | |
| 28 | Б***9 | Болт | |
| 29 | Г***я | Гайка | |
| 30 | Г***я | Гайка | |
| 31 | Г***9 | Гайка | |
| 32 | Ш***9 | Шайба | |
| 33 | Ш***9 | Шайба | |
| 34 | Ш***9 | Шайба | |
| 35 | Ш***9 | Шайба С.10.01.019 | |
| 36 | Ш***9 | Шплинт | |
| 37 | Ш***9 | Шплинт | |
| 38 | П***2 | Палец | |
| 39 | Ш***Т | Шайба 8Т | |
| 40 | Ш***Т | Шайба | |
| 42 | 1***2 | Патрубок силиконовый | |
| 44 | 1***4 | Патрубок силиконовый | |
| 46 | 1***2 | Патрубок силиконовый гофрированный | |
| 47 | 1***3 | Патрубок силиконовый гофрированный | |
| 48 | S***4 | Патрубок силиконовый | |
| 49 | 3***0 | Радиатор | |
| 52 | 5***8 | Хомут с червячной резьбой 70-92/16 | |
| 53 | 5***9 | Хомут с червячной резьбой 83-105/16 | |
| 54 | 5***9 | Хомут с червячной резьбой 90-110 | |
| 57 | Х***В | Хомут на ОНВ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
